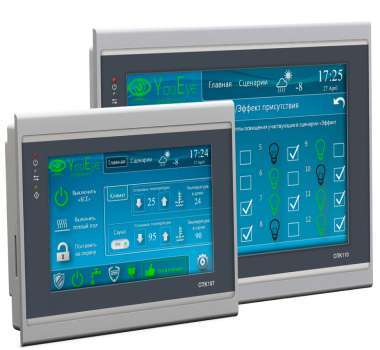

СПК107, СПК110 сенсорные панельные контроллеры

СПК107 и СПК110  сенсорные панельные контроллеры с Ethernet предназначен для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики, ЖКХ. Являются развитием линейки СПК-107/110. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать сенсорные панельные контроллеры СПК107 и СПК110 для решения широкого круга задач.

Преимущества использования сенсорных контроллеров СПК107 и СПК110

+ Разработка алгоритмов управления и визуализации в единой среде программирования.
+ Экономия монтажного пространства в шкафу автоматики.
+ Снижение общей стоимости системы управления.

Основные функциональные возможности СПК107, СПК110 сенсорных панельных контроллеров

Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
Сенсорный резистивный дисплей 7” или 10.2” (800×480).
Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с облачным сервисом OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка протоколов NTP, FTP.
Программирование в среде CODESYS V3.5 SP11 Patch 5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
Поддержка прямого подключения устройств через порт USB-A — мышь, клавиатура.
Степень защиты IP65.

Программирование СПК107, СПК110 сенсорных панельных контроллеров

Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:
— поддержка 5 языков программирования, для специалистов любой отрасли;
— мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
— функции документирования проектов;
— количество логических операций ограничивается только количеством свободной памяти контроллера;
— практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Схемы подключения СПК-107, СПК-110 сенсорных панельных контроллеров

Схема	Номер контакта	Наименование сигналов
Назначение контактов соединителя USB host
	1	+5 B
	2	Data-
	3	Data+
	4	GND
Назначение контактов соединителя USB device
	1	+5 B
	2	Data-
	3	Data+
	4	GND
Назначение контактов соединителя порта COM1/COM2 (DB9M)
	1	RS485 A
	2	RXD
	3	TXD
	4	—
	5	GND
	6	RS485 B
	7	—
	8	—
	9	—
Назначение контактов соединителя питания
	1	+24B
	2	GND
	3	Функциональное заземление

Характеристики на СПК107, СПК110 сенсорные панельные контроллеры
