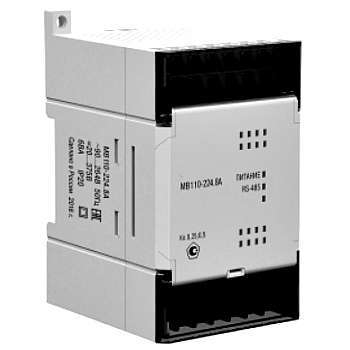

Модули ввода/вывода МВ110, МК110, МУ110, МЭ110-224/220 (общая информация).
Особенности модулей МВ110, МК110, МУ110, МЭ110-224/220
— Индивидуальная конфигурация для каждого входа.
— Диагностика состояния подключенных аналоговых датчиков.
— Съемные клеммы с не выпадающими винтами.
Характеристики модулей МВ110, МК110, МУ110, МЭ110-224/220
| Габаритные размеры | (63×110×75) ±1 мм |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Температура окружающего воздуха | -10…+55 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Модель, модификации, назначение
| Модель | Назначение | Модификации |
| С интерфейсом RS-485 | ||
| МВ110 с универсальными входами | Для измерения сигналов встроенными (соответственно) универсальными, аналоговыми или дискретными входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485. | МВ110-224.2А, МВ110-224.8А |
| МВ110 с быстрыми входами | МВ110-224.2АС, МВ110-24/220.8АС | |
| МВ110 дискретного ввода | МВ110-224.16Д, МВ110-224.16ДН, МВ110-24/220.32ДН, МВ110-224.8ДФ | |
| МК110 дискретного ввода/вывода | Для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485. | МК110-220.4ДН.4Р, МК110-224.8ДН.4Р, МК110-224.8Д.4Р, МК110-220.4К.4Р |
| МУ110 дискретного вывода | Для управления по сигналам из сети RS-485 встроенными дискретными выходными элементами (ВЭ), используемыми для подключения исполнительных механизмов с дискретным управлением. | МУ110-224.8К, МУ110-224.16К, МУ110-224.8Р, МУ110-224.16Р, МУ110-24/220.32Р |
| МУ110 аналогового вывода | Для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам. | МУ110-224.8И, МУ110-224.6У |
| МВ110 аналогового ввода с тензодатчиков | Для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485. | МВ110-224.1ТД, МВ110-224.4ТД |
| МЭ110 измерения параметров электрической сети | Для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485. | МЭ110-224.1Т, МЭ110-224.1Н, МЭ110-224.1М, МЭ110-220.3М |
Модули МВ210-2, МК210-3, МУ210-4, МЭ210-7 (общая информация).
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Модель, назначение, модификации
| Ethernet | ||
| МВ210 дискретного ввода | Для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet. | МВ210-202, МВ210-204, МВ210-221 |
| МК210 дискретного ввода/вывода | Для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet. | МК210-301, МК210-311, МК210-302, МК210-312 |
| МУ210 дискретного вывода | Для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением. | МУ210-401, МУ210-402, МУ210-403, МУ210-410 |
| МВ210 аналогового ввода с универсальными входами | Для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet. | МВ210-101 |
| МУ210 аналогового вывода | Для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам. | МУ210-501 |
| МЭ210 измерения параметров трехфазной электрической сети | Для измерения параметров трехфазной электрической сети, позволяющий собирать профили мощности с выбранным периодом. Накопленные значения хранятся в памяти прибора, благодаря чему МЭ210-701 можно использовать в качестве прибора технического учета. Наличие встроенных дискретных входов и выходов позволяет использовать прибор для мониторинга ячейки КРУ на отходящих линиях. | МЭ210-701 |
