Модульный программируемый контроллер ТСМ-смарт ПАК-200 предназначен для построения систем различной степени сложности. Модульная конструкция, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматизации в различных областях промышленного производства.
Некоторые области применения контроллераТСМ-смарт ПАК-200:
— автоматизация систем смешивания и дозирования (например, в составе расходомера-дозатора ТЭСМАРТ-РДИ);
— автоматизация управления приготовлением различных смесей в том числе и в пищевой промышленности;
— автоматизация машин специального назначения;
— автоматизация текстильных и упаковочных машин;
— автоматизация машиностроительного оборудования;
— автоматизация оборудования для производства технических средств управления и электротехнической аппаратуры;
— построение систем автоматического регулирования и позиционирования;
— автоматизированные измерительные установки и другие.
Характеристики контроллера ТСМ-смарт ПАК-200
Программируемые контроллеры ТСМ-смарт ПАК-200 поддерживают широкий набор функций, позволяющих упростить процесс разработки программ, их отладки и эксплуатации системы:
— WEB интерфейс для настройки параметров, написания программ, наладки и управления, в том числе удаленного.
— Возможность написания программ в сторонних приложениях (Notepad++ и др.).
— Интуитивно понятные команды, позволяющие, без дополнительного обучения, писать программы даже при отсутствия опыта.
— Поддержка команд как на русском, так и английском языках.
— Возможность расширения количества модулей контроля и управления.
— Режим автоматического определения модулей контроля и управления.
— Возможность использования в качестве модулей контроля сертифицированных средств измерения.
— Возможность использования в качестве переменных как текущих значений измеряемых параметров, так и их интеграторов (при использовании в качестве подключаемых модулей устройств, имеющих собственный архив интеграторов (ТСМ-Б, ТЭСМА-Б).
— Планировщик заданий, позволяющий запускать программы в определенное время, с определенной периодичностью и при перезагрузке (потере и восстановлении питания).
— Возможность использования управляющих устройств оснащенных собственными модулями реального времени, что значительно увеличивает точность выполнения команд.
— Дискретность выполнения команд до 0,01с.
— Возможность использования переменных, условных и безусловных циклов, скриптов, логических и математических операций, в том числе с переменными, сохранения состояний и значений входов контрольных устройств и др.
— Возможность вывода необходимых данных на дополнительный двухстрочный экран
— Возможность звуковой сигнализации (сообщения выводятся на русском языке)
— Возможность отправки сообщений и файлов на почту (как при возникновении события, так и периодически для контроля).

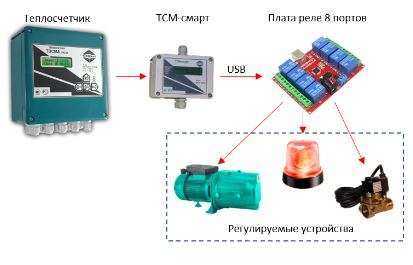

В качестве исполнительных и (или) контрольных устройств могут использоваться промышленные контроллеры (PT-05), измерительные системы на базе многоканальных промышленных средств измерения (ТСМ, ТЭСМА-P, ТЭСМА-106, ТЭМ-104(ТСМ-смарт), платы USB-реле, цифровые датчики (RS232/485) и др.
Допустимое количество подключаемых к одному контроллеру ТСМ-смарт ПАК-200 устройств в зависимости от их типа (возможно любое комбинирование и подключение всех устройств одновременно):
| Наименование устройства | Количество | Общее количество входов | Общее количество выходов |
| ТЭСМАРТ РТ-05 | до 6 шт. | до 90 | до 36 |
| ТСМ-Б | до 18 шт. | до 126 | до 18 |
| ТЭСМА-Б | до 18 шт. | до 360 | до 72 |
| Плата USB реле | до 10 шт. | — | до 80 |
| Датчик с выходом USB | до 20 шт. | до 80 | — |
| Итого на один контроллер: | до 450 | до 188 | |
Количество каналов контролирующих и управляющих устройств в зависимости от их типа (максимально возможное на одно устройство, есть взаимоисключающие каналы):
| Тип прибора/ Тип подключения | ТЭСМАРТ РТ-05 | ТСМ-Б | ТЭСМА-Б | Плата USB реле |
| Каналы контроля | ||||
| Импульсные (частотные) входы | 2 | 1 | 6 | — |
| Индукционные входы | — | 1 | 2 | — |
| Токовый вход 4…20mA | — | 2 | 6 | — |
| Входы датчиков сопротивления | 8 | 3 | 6 | — |
| Контактные датчики | 5 | — | 2 | — |
| Входы цифровых датчиков (аналоги DS-1820) | 8 | — | — | — |
| Каналы управления | ||||
| Реле контактное | 4 | — | — | 8 |
| Регулирующие устройства | 2 | — | — | — |
| Токовый выход | — | — | 2 | — |
| Частотно-импульсный выход | — | 1 | 4 | — |
Типы подключаемых датчиков
| Датчики сопротивления | Контактные датчики | Датчики с частотным (импульсным) выходом | Датчики с токовым выходом | Датчики с выходом 1-wire | Датчики с выходом USB |
| Принцип действия основан на изменении электрического сопротивления датчика в зависимости от изменения величины измеряемого параметра (температуры, влажности, освещенности и т.п.). | Простейший вид резисторных датчиков, работа которых основана на том, что они имеют только 2 состояния – высокого сопротивления (обрыв) и низкого сопротивления (короткое замыкание). | Датчики, в которых измеряемая величина преобразуется в частоту импульсных сигналов, пропорциональную текущему значению измеряемого параметра. | Датчики, в которых измеряемая величина преобразуется в ток 4…20mA, пропорциональный текущему значению измеряемого параметра. | Датчики, в которых измеряемая величина преобразуется в цифровой вид по стандарту 1-wire. | Датчики, в которых измеряемая величина преобразуется в цифровой сигнал, передаваемый по шине USB. |
|
Примеры: -платиновые термометры ТЭСМА, -датчик влажности почвы moisture sensor v1.2; -датчик влажности HIH-4000-003; -датчик освещенности Troyka-Light Sensor; -линейные потенциометры LZW |
Примеры: -датчики открытия/закрытия; -датчики затопления (протечки); -датчики, срабатывающие при превышении порогового значения параметра (превышение ПДК веществ, задымленности, достижения заданной температуры, давления и т.п.) |
Примеры: -датчики расхода («расходомеры-вертушки» с импульсным выходом, расходомеры РСМ-05, теплосчетчики ТСМ, ТЭСМА-104, ТЭСМА-106); -датчик серводвигателя TS5214N530 2500; -датчики давления, напряжения, датчики тока, влажности, пьезодатчики. |
Примеры: -датчики давления воды (ИД, ПДР); — датчик скорости ветра (Beijing XNQ sensor); -датчик солнечного излучения (Solar irradiance irradiance sensor); -датчик давления воздуха XDB305; -датчик освещенности CWT-SL-6W-A; -линейный потенциометр датчика положения KPZ; -датчик угловых перемещений PMI360D-F130-IE8-V15 | 199092 |
Примеры: -датчик температуры DS1820 |
Примеры: -датчик освещенности, давления, температуры и влажности GY-39; |
Контроллер ТСМ-смарт ПАК-200 имеет два режима работы:
— режим «Сценарии» (работа по единому скрипту (заводскому или самостоятельно написаному пользователем) с изменяемыми конфигурациоными параметрами)
