Область применения – измерение и учет потребления воды в системах водоснабжения, а также автоматизированные системы сбора и контроля технологических параметров. БИ-02 обеспечивает измерение и вывод на ЖКИ и через пользовательские интерфейсы на внешние устройства текущих и архивных параметров, указанных ниже.
БИ-02 обеспечивает сохранение параметров в электронном архиве емкостью для среднечасовых параметров — 45 суток, для среднесуточных параметров — 365 суток.
БИ-02 имеют журнал оператора, в котором фиксируются изменения настроечных параметров, влияющих на метрологические характеристики прибора. Журнал имеет более 500 записей и не стирается при очистке архивных и текущих параметров. Каждая запись журнала содержит дату и время изменения, наименование параметра, его прежнее и новое значение.
Передача архивных данных и текущих значений БИ-02 может производиться через:
— интерфейс RS-232 с помощью нуль-модемного кабеля;
— модем (GSM модем, подключенный к интерфейсу RS-232);
— интерфейс RS-485 (при наличии платы интерфейса RS-485*);
— адаптер модема АМ-02*, интерфейсы RS232, модем, сеть Internet на ПК;
— интерфейс RS-232 на устройство считывания УС-Н2.
* — поставляется по отдельному заказу
Значения архивных параметров блока БИ-02
| Наименование параметра | Представление информации на ЖКИ и внешнем устройстве | Диапазоны индикации параметра |
| Объем, жидкости, м3 | ||
|
— с нарастающим итогом; — за час; — за сутки |
+ + + |
00000000,000…99999999,999 |
| Объемный расход, м3/ч | + | 0,001…99999,999 |
| Объемный расход, л/с | * | |
| Скорость потока жидкости, м/с | * | |
| Текущее давление, кгс/см2 | + | 0,0…25,5 |
| — среднее давление за час | + | |
| — среднее давление за сутки | + | |
| Дата (день-месяц-год) | + | 01-01-00…31-12-99 |
| Текущее время (часы-минуты) | + | 00-00…23-59 |
| Время наличия питания (сутки-часы-минуты) | + | 999999-23-59 |
| Время нештатной ситуации (сутки-часы-минуты) | + | |
| Коды нештатных ситуаций | + | НС1…НС8 |
| Коды системных ошибок | + | СО1…СО6 |
* текущие значения объемного расхода (л/с) и скорости потока жидкости (м/с) выводятся только на ЖКИ
Условия эксплуатации БИ-02:
— температура окружающего воздуха -10…+50 °С
— относительная влажность воздуха при температуре 35 °С, не более 95 %
— напряженность переменного, 50 Гц внешнего магнитного поля не более 400 А/м
— механические вибрации частотой (10-50) Гц с амплитудой, не более 0,15 мм
Степень защиты БИ-02: IP54 по ГОСТ 14254.
Технические характеристики блоков индикации БИ-02
Отличительные особенности блоков индикации в зависимости от исполнения
| Наименование параметра | Исполнение | |
| БИ-02.1.0 | БИ-02.1.1 | |
| Частотно-импульсный вход | + | + |
| Вход 1 (оптрон) | — | + |
| Вход 1(ОК) | — | + |
| Вход 2 (оптрон) | — | + |
| Токовый вход | — | + |
| Выход 1 (оптрон) | — | + |
| Функция дозатора | — | + |
Примечание — Знак «+» означает наличие соответствующего входа (выхода), а знак «-» его отсутствие.
В БИ-02 вне зависимости от исполнения предусмотрена возможность установки платы интерфейса RS-485 для передачи текущих значений параметров и архивных данных на внешние устройства.
Входы и выход БИ-02 имеют следующее назначение:
— частотно-импульсный вход — для подключения преобразователя расхода;
— токовый вход — для подключения преобразователя давления с выходным сигналом постоянного тока: 0…5; 4…20; 0…20 (мА) по ГОСТ 26.011;
— гальванически изолированные Вход 1 и Вход 2 (оптрон) — для подключения дискретных датчиков (сигнализация, контроль питания преобразователя расхода и т.д.);
— Вход 1(ОК) — для подключения кнопки или активного сигнала;
— Выход 1(оптрон) — для внешней индикации НС или управления исполнительным устройством в процессе дозирования.
Метрологические характеристики БИ-02
| Наименование параметра | Значение параметра |
| Погрешность преобразования импульсов единиц объема от первичного преобразователя (счетчика воды) в показания объема | ±1 импульс |
| Погрешность преобразования импульсов единиц объема от первичного преобразователя (счетчика воды) в показания расхода в диапазоне расходов 0,001…99999,999 м3/ч | ±0,5% |
| Погрешность измерений суточных временных интервалов | ±0,001% |
Основные технические характеристики БИ-02
| Наименование параметра | Значение параметра |
| Максимальная частота и минимальная длительность входных импульсов* | 1000 Гц; 0,5 мс |
| 10 Гц; 50 мс | |
| Напряжение питания | 9…15 В |
| Ток потребления | не более 250 мА |
| Длина линии связи для передачи данных через RS-232 | не более 10 м |
| Длина линии связи для передачи данных через RS-485** | не более 1500 м |
| Входной сигнал постоянного тока канала измерения давления | не более 20 мА |
| Напряжение коммутации дискретного Выхода 1 | не более 30 В |
| Ток коммутации дискретного Выхода 1 | не более 3 мА |
| Напряжение, подаваемое на Вход 1 (оптрон) и Вход 2 (оптрон) | 5…12 В |
| Антидребезг дискретных входов | 50 мс |
| Напряжение подаваемое на Вход 1 (ОК) | не более 5 В |
Примечания
*Определяется установкой джампера ХР7
**При работе по согласованной линии
Питание платы интерфейса RS-485 осуществляется от внешнего источника постоянного стабилизированного напряжения 7…30 В, потребляемый ток — не более 200 мА.
Устройство и работа блока индикации БИ-02
Принцип работы БИ-02 основан на преобразовании сигналов, поступающих от преобразователей расхода и давления в значения измеряемых параметров объема, объемного расхода и давления, а также последующего их сохранения в электронном архиве.
Микропроцессор осуществляет прием и обработку входных сигналов, расчет и запись в памяти текущих, среднечасовых и среднесуточных параметров, регистрацию НС и системных ошибок, подсчет времени, вывод текущей информации на ЖКИ, а также выдачу данных по внешнему запросу через один из своих интерфейсов.
Количество импульсов поступивших от преобразователя расхода умножается на вес импульса и преобразуется в значение объема жидкости, а их частота в текущее значение расхода. Выходной ток преобразователя давления, пропорциональный давлению жидкости в трубопроводе преобразуется в напряжение, которое измеряется при помощи АЦП и пересчитывается, в зависимости от заданного диапазона тока и верхней границы давления, в значение давления. Периодичность измерений давления и расхода составляет 2 с. При периоде входных импульсов от преобразователя расхода более 2 с, время измерения расхода увеличивается пропорционально периоду входных импульсов. Для сглаживания нестабильности показаний расхода на ЖКИ предусмотрен фильтр, позволяющий изменять число измерений, по которым осуществляется усреднение показаний расхода перед выводом на ЖКИ от 2 до 16.
Часовые архивные показания объема жидкости и времени, вычисляются как сумма часовых показаний, месячные показания — как сумма суточных. Среднечасовые архивные показания давления вычисляются как сумма текущих показаний, деленная на количество измерений. Среднесуточные значения вычисляются как сумма часовых показаний, деленная на количество часов.
В блоке индикации предусмотрен постоянный анализ нештатных ситуаций. В БИ-02 предусмотрена функция дозатора жидкости. Дозирование может осуществляться как по заранее заданному объему (5 значений), выбираемого из предварительно созданного списка, так и вручную по индикатору БИ-02. Управление дозированием возможно с ПК под управлением ПО «Конфигуратор приборов» и вручную, с кнопок управления, как дистанционно, так и непосредственно с клавиатуры.
Сигнал управления исполнительным устройством (например: электромагнитным или пневмоклапаном или переключателем потока) при дозировании формируется на дискретном выходе и может быть задан как в виде пары импульсов (старт и стоп) заданной длительности, так и потенциальном (в виде логического уровня). Останов процесса происходит либо при достижении заданного объема автоматически, либо по сигналам управления подаваемым вручную.
Конструктивно БИ-02 выполнен в ударопрочном пластмассовом корпусе, обеспечивающем пылебрызгозащищенное исполнение прибора, и состоит из корпуса и крышки. В корпусе на стойках расположена плата БИ-02 с элементами управления и коммутации.

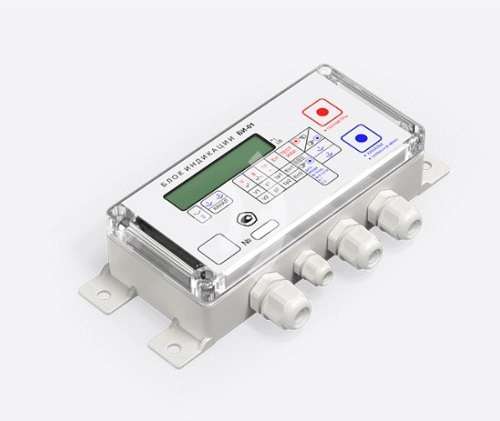

Габаритные размеры блока индикации БИ-02
