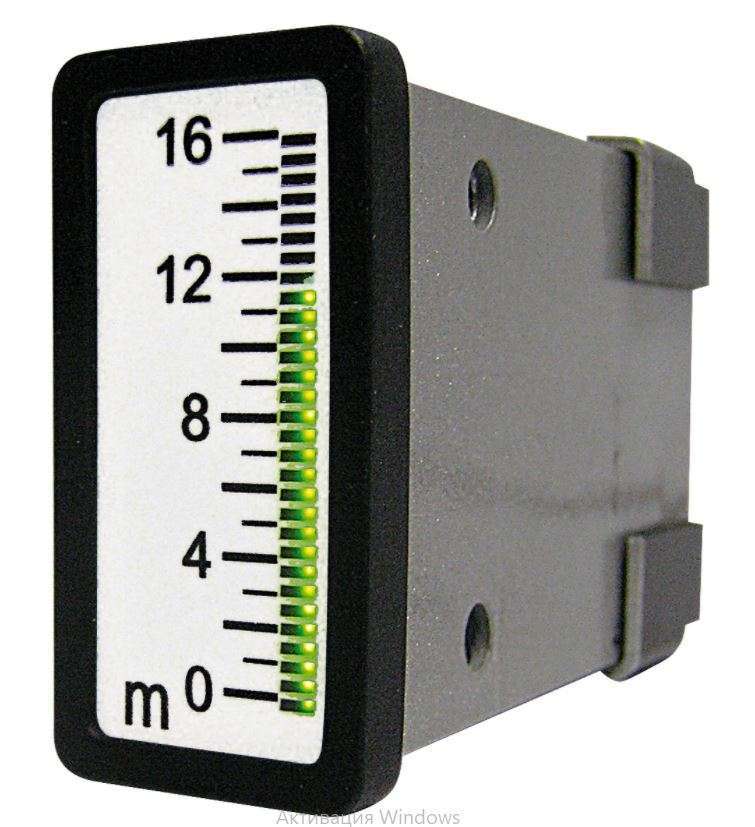

Цифровые индикаторы ЦИ1761.3-АД
Цифровые индикаторы ЦИ1761.3-АД предназначены для использования в полномасштабных тренажёрах энергоблоков АЭС, которые имитируют работу реальных энергоблоков с помощью плат ввода/вывода системы управления. Они используются в сочетании с приборами Ф1761.3-АД для измерения и контроля параметров энергоблока.
При использовании цифровых индикаторов ЦИ1761.3-АД в системах контроля и измерения параметров блока, они могут быть использованы как цифровые устройства представления измерительной информации этих параметров.
Цифровые индикаторы ЦИ1761.3-АД имеют перестраиваемые металлические корпуса и обеспечивают электромагнитную совместимость (ЭМС) по классификации IV,A.
Основные функции цифровых индикаторов ЦИ1761.3-АД включают:
1. Имитацию измерения напряжения U и силы постоянного тока I в различных диапазонах измерения.
2. Цифровую индикацию результатов измерений.
3. Управление и обмен данными по интерфейсу RS-485.
Таким образом, цифровые индикаторы ЦИ1761.3-АД являются универсальными устройствами, которые могут быть использованы в различных системах контроля и измерения параметров блока, обеспечивая имитацию измерения напряжения и силы постоянного тока, а также цифровую индикацию результатов измерений и управление данными по интерфейсу RS-485.
Технические характеристики ЦИ1761.3-АД
Диапазон имитации измерений можно задать из ряда: 0-75мВ; ±75мВ; 0-200мВ; ±200мВ; 0-1В; ±1В; 0-12В; 2-10В; ±10В; 0-5мА; ±5мА; 0-20мА; 4-20мА; ±20мА.
Индикация ЦИ1761.3-АД| Модификация цифрового индикатора | Индикация | |
| Дискретно-аналоговая | ||
| Число дискретных положений | вид шкалы | |
| ЦИ1761.3-АД | 91/90 | столбик/зайчик |
Цвет индикации (по заказу):
— красный;
— желтый;
— зеленый.
В приборах ЦИ1761.3-АД предусмотрена возможность замены шкалы и наименования измеряемой физической величины без вскрытия пломб. Сменные шкалы для замены поставляются по заказу. При заказе сменных шкал необходимо указать диапазон показаний и наименование физической величины.
Число уставок — до 4-х, зон сигнализации — до 5. Установка и изменение уставок и зон сигнализации производится потребителем при настройке прибора.
Характеристики ЦИ1761.3-АД
| Радиопомехи от прибора | класс Б ГОСТ 30805.22 |
| Устойчивость к помехам | группа исполнения IV по ГОСТ Р 32137 |
| Критерий качества функционирования | А |
| Устойчивость к механическим воздействиям | М38, ГОСТ 17516.1 (ГОСТ 30631) |
| Напряжение питания | 24 В от источника постоянного тока |
| Потребляемая мощность | не более 2 Вт |
Программирование ЦИ1761.3-АД
Программирование параметров индикатора ЦИ1761.3-АД осуществляется потребителем с помощью персонального компьютера посредством интерфейса RS-485.
При этом задаются следующие параметры:
— диапазоны измерения;
— начало и конец шкалы;
— тип шкалы;
— усреднение (демфирование) измерений
— уставки зоны сигнализации;
— яркость свечения индикаторов.
Условия эксплуатации ЦИ1761.3-АД
| Диапазон рабочих температур | от -10°C до +50°C |
| Относительная влажность воздуха | до 80% при +25°C |
| Сейсмостойкость | категория I по НП-031 |
| Степень защиты корпуса | IP20 |
| Масса | не более 0,2 кг |
| Габаритные размеры по рамке, мм | 50x25x5 |
| Габаритные размеры по рамке для щиты с ячейкой 24×24, мм | 48×24 |
| Габаритные размеры посадочные в щит мозаичного типа, мм | 45×20.8 |
| Габаритные размеры посадочные в щит панельного типа, мм | 45×20.8 |
| Габаритные размеры с крепежными скобами, мм | 49x24x88 |
| Срок службы | не менее 15 лет |
| Средняя наработка на отказ | 150000 часов |
| Гарантийный срок хранения | 6 месяцев с момента изготовления (для приборов исполнения ОП); 24 месяца для приборов исполнения ОИАЭ) |
| Гарантийный срок эксплуатации | 18 месяцев (для приборов исполнения ОП); 24 месяца (для приборов исполнения ОИАЭ) |
Форма заказа ЦИ1761.3-АД
| Цифровой индикатор | ЦИ1761.2-АД | -Х | -Х |
| Цвет рамки | |||
| белый | 1 | ||
| серый | 2 | ||
| черный | 3 | ||
| Толщина щита | |||
| 1-2 мм | 1 | ||
| 3-5 мм | 2 | ||
| 7,5 мм | 3 | ||
| 14 мм | 4 | ||
| 26 мм | 5 | ||
| 50 мм | 6 |
