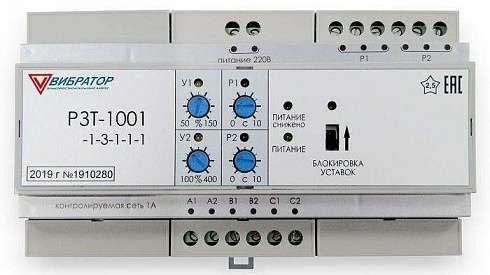

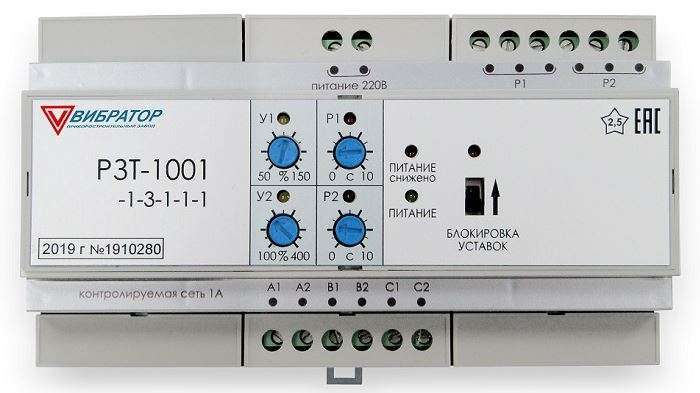

Реле защиты по току РЗТ-1001
Реле защиты по току РЗТ-1001 является важным инструментом для обеспечения безопасности и надежной работы электросетей. Оно применяется для сигнализации отклонения средневыпрямленного значения тока в контролируемой электросети от номинального значения, когда этот отклонение превышает границы, заданные двумя уставками.
Основные характеристики реле защиты по току РЗТ-1001:
1. Применение: реле РЗТ-1001 применяется для работы в трёхфазных сетях переменного тока.
2. Установка: реле может быть установлено на различные этапы электросети, такие как трансформаторные подстанции, линии электропередачи и другие объекты электротехнической инфраструктуры.
3. Уставки: реле защиты по току РЗТ-1001 оснащено двумя уставками, которые можно настроить для задания границ нормального рабочего диапазона тока. Это позволяет обеспечить оптимальную работу реле и предотвратить нежелательные ситуации, такие как перегрузка или аварийное состояние электросети.
4. Сигнализация: при превышении номинального значения тока, установленного уставок, реле защиты по току РЗТ-1001 выдает сигнал о возможной опасной ситуации. Это позволяет операторам и системным управляющим устройствам принять необходимые меры для предотвращения аварийной ситуации.
5. Надежность: реле защиты по току РЗТ-1001 разработано с учетом требований к надежности и долговечности. Оно может работать в условиях высоких нагрузок и экстремальных температур, обеспечивая стабильную работу и безопасность электросети.
В целом, реле защиты по току РЗТ-1001 является важным инструментом для обеспечения безопасности и надежной работы электросетей переменного тока. Оно позволяет операторам и системным управляющим устройствам быстро обнаруживать и предотвращать нежелательные ситуации, связанные с перегрузкой или аварийным состоянием электросети.
| Напряжение контролируемой сети | 127, 220, 380, 400, 690 В |
| Частота контролируемой сети | 50, 400 Гц, (включая частоту 60 Гц) |
| Номинальный контролируемый ток нагрузки | 1 А и 5 А |
| Рабочий диапазон контролируемого тока | 50…400 % от номинального значения |
| Питание |
от контролируемой сети, от сети с напряжением 27 В постоянного тока, от сети 127, 220, 380, 400 и 690 В переменного тока |
| Потребляемая мощность | не более 10 ВА |
| Время реакции срабатывания реле защиты | не более 100 мс |
Реле защиты РЗТ-1001 оборудовано двумя уставками, значения которых задаются пользователем при наладке и в процессе эксплуатации. Обе уставки срабатывают при превышении заданного порога. Порог срабатывания для первой уставки задаётся в диапазоне 50…150 % от номинального значения контролируемого тока, а для второй – в диапазоне 100…400%.
Для защиты от ложных срабатываний в приборе предусмотрен гистерезис по срабатыванию уставок, составляющий 1…3 % от максимального значения тока контролируемой сети.
Информация о срабатывании уставок передаётся во внешнюю систему путём переключения группы сухих контактов, которые соответствуют уставке. В приборе РЗТ-1001 предусмотрена функция регулируемой задержки переключения контактов относительно момента фактического срабатывания уставки. Также предусмотрено два варианта исполнения по задержке, которую может установить пользователь: 0…10 с и 0…120 с.
Монтаж реле защиты по току РЗТ-1001 производится на DIN-рейку, либо непосредственно на щит при помощи винтового крепления (в этом случае корпус имеет специальные приспособления для установки).Условия эксплуатации реле защиты по току РЗТ-1001
| Диапазон рабочих температур | от -10 ⁰C до +55 ⁰C |
| Относительная влажность воздуха | 95% при 25 ⁰C |
| Cтепень защиты корпуса | IP20 |
| Масса | не более 0,6 кг |
| Габаритные размеры | 97×160×60 мм |
| Средний срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 5000 ч |
| Гарантийный срок хранения без переконсервации | 3 года с даты изготовления |
| Гарантийный срок хранения с переконсервацией (один раз в три года) | 12 лет с даты изготовления |
| Гарантийный срок эксплуатации | 5 лет |
Реле защиты по напряжению РЗН-1001
Реле защиты по напряжению РЗН-1001 применяется для сигнализации отклонения средневыпрямленного значения напряжения переменного тока контролируемой электросети от номинального значения, выходящего за границы, задаваемые двумя уставками.
Реле защиты напряжения РЗН-1001 используется для работы в трёхфазных сетях переменного тока. При этом возможно исполнение данного реле РЗН-1001 для следующих конфигураций сети: «звезда» с изолированной (заземлённой) нейтралью и «треугольник».
| Напряжение контролируемой сети | 127, 220, 380, 400, 690 В |
| Частота контролируемой сети | 50, 400 Гц, (включая частоту 60 Гц) |
| Рабочий диапазон контролируемого напряжения | 80…120 % от номинального значения |
| Питание РЗН-1001 осуществляется |
от контролируемой сети, от сети с напряжением 27 В постоянного тока, от сети 127, 220, 380, 400 и 690 В переменного тока |
| Для исполнений с питанием от контролируемой сети напряжение питания совпадает с номинальным напряжением контролируемой сети. В качестве питающего используется напряжение фазы C для исполнений для сетей «звезда», либо линейное AC для исполнений для сетей «треугольник». | |
| Потребляемая мощность | не более 10 ВА |
| Время реакции на выход напряжения контролируемой сети за границы уставок | не более 100 мс |
Реле защиты напряжения РЗН-1001 оборудовано двумя уставки, значения которых задаются потребителем при наладке и в процессе эксплуатации.
Для защиты от ложных срабатываний предусмотрен регулируемый гистерезис по срабатыванию уставок. Регулировка гистерезиса раздельная для каждой из уставок. Диапазон регулировки: 1…25 % от номинального значения напряжения контролируемой сети.
Информация о срабатывании уставок передаётся во внешнюю систему путём переключения группы сухих контактов, соответствующей уставке. В реле защиты РЗН-1001 Предусмотрена функция регулируемой задержки переключения контактов относительно момента фактического срабатывания уставки. Предусмотрено два варианта исполнения реле по задержке, которую может устанавливает пользователь: 0…10 с и 0…120 с.
Эксплуатации реле защиты по напряжению РЗН-1001
| Диапазон рабочих температур | от -10 ⁰C до +55 ⁰C |
| Относительная влажность воздуха | 95% при 25 ⁰C |
| Степень защиты корпуса | IP20 |
| Масса | не более 0,6 кг |
| Габаритные размеры | 97×160×60 мм |
| Средний срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 5000 ч |
| Гарантийный срок хранения без переконсервации | 3 года с даты изготовления |
| Гарантийный срок хранения с переконсервацией (один раз в три года) | 12 лет с даты изготовления |
| Гарантийный срок эксплуатации | 5 лет |
Реле защиты по частоте РЗЧ-1001
Реле защиты по частоте РЗЧ-1001 применяется для сигнализации отклонения частоты переменного тока контролируемой электросети от номинального значения, превышающего границы, задаваемые двумя уставками.
Реле защиты по частоте РЗЧ-1001 предназначено для работы в трёхфазных сетях переменного тока. При этом подключение осуществляется между двумя фазами сети (для конфигурации «треугольник»), либо между любой из фаз и нейтралью (для конфигурации «звезда»). Возможна также осуществление работы в однофазных сетях переменного тока.
| Напряжение контролируемой сети | 127, 220, 380, 400, 690 В |
| Рабочий диапазон частот контролируемого напряжения |
— для сети с номинальной частотой 50 Гц — 45…55 Гц; — для сети с номинальной частотой 400 Гц – 350…450 Гц |
| Питание |
— от контролируемой сети, — от сети с напряжением 27 В постоянного тока, — от сети 127, 220, 380, 400 и 690 В переменного тока |
| Потребляемая мощность | не более 10 ВА |
Реле защиты по частоте РЗЧ-1001 оборудовано двумя уставки, значения которых задаются потребителем при наладке и в процессе эксплуатации.
Для защиты от ложных срабатываний при воздействии малозначительных колебаний частоты и прочих случайных факторов предусмотрен гистерезис по срабатыванию уставок, составляющий 0,5 % от номинальной частоты контролируемого напряжения.
Время реакции на выход измеряемой частоты за границы уставок (без учёта выставленной задержки срабатывания уставок) — не более 90 мс.
Информация о срабатывании уставок передаётся во внешнюю систему путём переключения группы сухих контактов, соответствующей уставке. В данном приборе предусмотрена функция регулируемой задержки переключения контактов относительно момента фактического срабатывания уставки. Предусмотрено два варианта исполнения по задержке, которую может установить пользователь: 0…10 с и 0…120 с.
Монтаж реле защиты РЗЧ-1001 производится на DIN-рейку, или непосредственно на щит при помощи винтового крепления (в этом случае корпус имеет специальные приспособления для установки).
Эксплуатации реле защиты по частоте РЗЧ-1001
| Диапазон рабочих температур | от -10 ⁰C до +55 ⁰C |
| Относительная влажность воздуха | 95% при 25 ⁰C |
| Степень защиты корпуса | IP20 |
| Масса | не более 0,6 кг |
| Габаритные размеры | 97×107×60 мм |
| Средний срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 5000 ч |
| Гарантийный срок хранения без переконсервации | 3 года с даты изготовления |
| Гарантийный срок хранения с переконсервацией (один раз в три года) | 12 лет с даты изготовления |
| Гарантийный срок эксплуатации | 5 лет |
Реле защиты по мощности РЗМ-1001
Реле защиты по мощности РЗМ-1001 применяется для сигнализации отклонения действующего значения мощности в контролируемой электросети от номинального значения, превышающего границы, задаваемые двумя уставками.
Данное реле защиты по мощности РЗМ-1001 предназначено для работы в трёхфазных сетях переменного тока. При этом возможно исполнение данного реле для следующих конфигураций сети: «звезда» с изолированной (заземлённой) нейтралью и «треугольник». Для соединения по схеме «звезда» значение активной мощности измеряется по методу «трёх ваттметров» (3W3(4)), а по схеме «треугольник» — по методу «двух ваттметров» (2W3).
| Напряжение контролируемой сети | 127, 220, 380, 400, 690 В |
| Частота контролируемой сети | 50, 400 Гц, (включая частоту 60 Гц) |
| Номинальный контролируемый ток нагрузки | 1 А и 5 А |
| Рабочий диапазон контролируемой активной мощности | минус 25…125 % от номинального значения для конкретного исполнения реле. При этом номинальной мощности соответствует значение номинальных тока и напряжения на нагрузке при сдвиге фаз между током и напряжением равным нулю. |
| Питание |
от контролируемой сети, от сети с напряжением 27 В постоянного тока, от сети 127, 220, 380, 400 и 690 В переменного тока |
| Потребляемая мощность | не более 10 ВА |
Реле защиты по мощности РЗМ-1001 имеет две уставки, значения которых задаются пользователем при наладке и в процессе эксплуатации. Одна уставка срабатывает при превышении заданного порога положительного значения мощности (энергия передаётся от источника в нагрузку), а другая – отрицательного значения мощности (энергия передаётся от предполагаемой нагрузки в источник).
Порог срабатывания для первой уставки задаётся в диапазоне 25…125 % от номинального значения контролируемой мощности, а для второй – в диапазоне -25…0 %.
Для защиты от ложных срабатываний в реле защиты по мощности имеется гистерезис по срабатыванию уставок, составляющий 3…5 % от номинального значения мощности контролируемой сети.
Время реакции на выход мощности контролируемой сети за границы уставок (без учёта выставленной задержки срабатывания уставок) — не более 400 мс.
Информация о срабатывании уставок передаётся во внешнюю систему путём переключения группы сухих контактов, соответствующей уставке. В данном реле предусмотрена функция регулируемой задержки переключения контактов относительно момента фактического срабатывания уставки. Предусмотрено два варианта исполнения по задержке, которую может установить пользователь: 0…10 с и 0…120 с.
Монтаж реле по мощности РЗМ-1001 производится на DIN-рейку, либо непосредственно на щит при помощи винтового крепления (в этом случае корпус имеет специальные приспособления для установки).
Условия эксплуатации РЗМ-1001
| Диапазон рабочих температур | от -10 ⁰C до +55 ⁰C |
| Относительная влажность воздуха | 95% при 25 ⁰C |
| Степень защиты корпуса | IP20 |
| Масса | не более 0,7 кг |
| Габаритные размеры | 97×212×60 мм |
| Средний срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 5000 ч |
| Гарантийный срок хранения без переконсервации | 3 года с даты изготовления |
| Гарантийный срок хранения с переконсервацией (один раз в три года) | 12 лет с даты изготовления |
| Гарантийный срок эксплуатации | 5 лет |
