Ф1765.2-АД

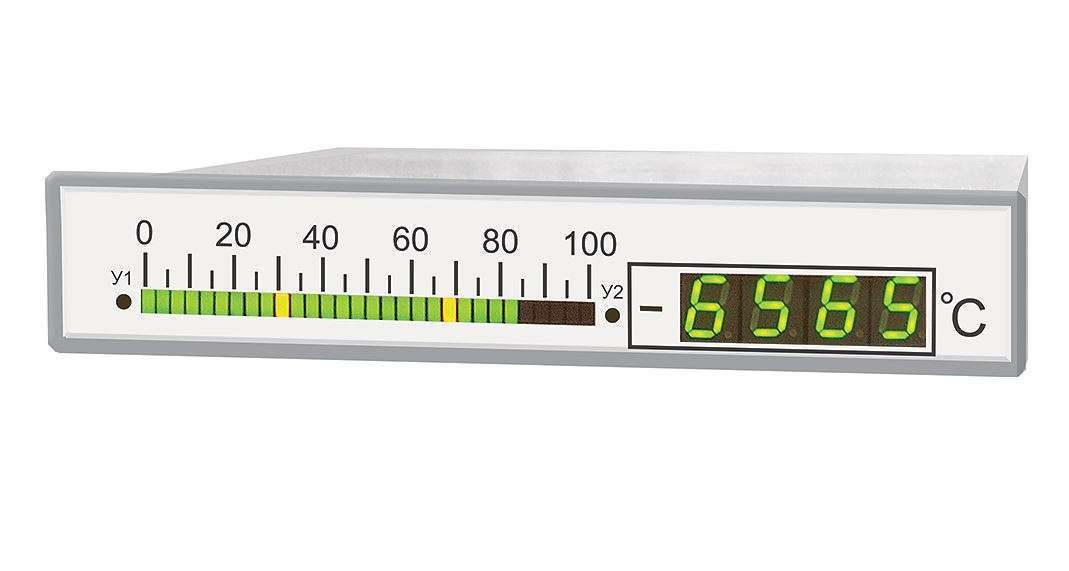

Электронные узкопрофильные приборы Ф1765.2-АД

Электронные узкопрофильные приборы Ф1765.2-АД являются универсальными устройствами, которые применяются для измерения температуры с помощью различных типов термопар и термопреобразователей сопротивления. Они также оснащены сигнализацией об отклонении значений измеряемой величины из заданной зоны контроля, что позволяет обнаружить возможные аномалии и проблемы в процессе.

Приборы Ф1765.2-АД могут работать в локальных компьютерных сетях, благодаря стандартному интерфейсу RS-485. Это упрощает процесс сбора и анализа данных, а также позволяет интегрировать эти устройства в существующие системы мониторинга и управления.

Гальваническая развязка, которая обеспечивается в приборах Ф1765.2-АД, обеспечивает защиту от возможных перенапряжений и коротких замыканий, что важно для надежной работы прибора в сложных условиях.

Приборы Ф1765.2-АД находят применение во многих отраслях промышленности, включая атомную энергетику. Они могут использоваться для контроля и измерения температуры в различных условиях и процессах, что позволяет обеспечить безопасную и эффективную работу оборудования.

В целом, электронные узкопрофильные приборы Ф1765.2-АД являются универсальными и надежными инструментами для измерения и контроля температуры в различных сферах промышленности.

Характеристики Ф1765.2-АД

Диапазоны показаний приборов (шкалы), а также наименования физических величин, указываемых на шкалах, могут быть любыми в соответствии с заказом.

Примечание:

1. * При эксплуатации обеспечивается применение ТС типа 50М с номинальным значением температурного коэффициента преобразователя a (по ГОСТ 6651), равным 0.00428 или 0.00426°C^-1 .
2. *При эксплуатации обеспечивается применение ТС типов 50П И 100П с номинальным значением температурного коэффициента преобразователя a (по ГОСТ 6651), равным 0.00391 или 0,00385 °C-1 .
3. Для приборов Ф1765.2-АД-ХХ-00-02 с вертикальной шкалой диапазон измерений температуры с ТП типа К от 0 до 1000°C.

По цифровому отсчету:

±0.25% от диапазона измерения (для приборов горизонтального исполнения)

±0.5% от диапазона измерения (для приборов вертикального исполнения).

По дискретно-аналоговому отсчету: не нормируется.

Питания данного электронного узкопрофильного прибора Ф1765.2-АД может осуществляться по одному из следующих вариантов (по заказу):

— напряжение 6 В переменного тока частотой 50 Гц;

— напряжение 12 В постоянного или переменного тока частотой 50 Гц;

— напряжение 24 В постоянного или переменного тока частотой 50 Гц;

— сеть переменного тока напряжением 220 В частотой 50 Гц.

не более 5 ВА

Приборы Ф1765.2-АД оборудованы цифровой и дискретно-аналоговой индикацией измеряемой величины и величин уставок.

Цифровая индикация:

Прибор имеет 4-х или 3-разрядный (в зависимости от модификации) цифровой семисегментный индикатор с фиксированной запятой. Цвет индикации (по заказу): красный, зеленый.

Дискретно-аналоговая индикация:

Прибор имеет 3-цвеное дискретно-аналоговое отсчетное устройство. Количество светодиодов: 30 или 43 (в зависимости от исполнения). Тип дискретно-аналогового устройства: «риска» или «столбик».

Цвет дискретно-аналогового указателя определяется положением измеряемого сигнала относительно уставок:

— в зоне «норма» — зеленый;

— в зоне «не норма» — красный.

Число уставок сигнализации — до 2-х.

Цвет индикации уставок — желтый. Уставки могут работать как на повышение, так и на понижение. Дискретность установки уставок равна одной единице младшего разряда цифрового индикатора.

Прибор имеет 2 реле сигнализации (по числу уставок)ю

Характеристики реле:

Максимальный коммутируемый ток:

— 2 А при напряжении 250 В переменного тока или 50 В постоянного тока;

— 0.3 А при напряжении 250 В постоянного тока.

Для связи с компьютером прибор Ф1765.2-АД  обеспечен последовательным системным интерфейсом RS-485.

Программирование параметров прибора Ф1765.2-АД осуществляется потребителем с помощью кнопок, расположенных на верхней крышке прибора, используя управляющее меню или компьютер через интерфейс RS-485.

При этом осуществляется:

— выбор датчика температуры и диапазона измерения;

— задание начала и конца шкалы;

— выбор количества и вида уставок;

— задание численных значений уставок;

— выбор количества используемых реле;

— выбор вида указателя измеряемой величины на дискретно-аналоговом отсчетном устройстве: «риска» или «столбик»;

— изменение цвета указателя измеряемого сигнала в показывающем устройстве;

— установка яркости свечения индикаторов;

— задание величины гистерезиса при работе реле;

— задание дополнительной задержки на включение реле;

— установка режима автоматической блокировки реле;

— проверка работы уставок и реле сигнализации;

— задание адреса прибора;

— задание скорости обмена данными по интерфейсу (до 115200 бод/с);

— калибровка нуля и масштаба прибора по входному сигналу в установленном диапазоне шкалы.

Условия эксплуатации Ф1765.2-АД

Форма заказа на Ф1765.2-АД

*Ф1765.2-АД выпускаются без источников питания внешних преобразователей.

Кроме того необходимо указать:

1. Диапазон показаний прибора буквами русского или латинского алфавита
2. Вид исполнения: атомное или общепромышленное
3. Класс безопасности при атомном исполнении
4. Вид приемки
5. Вид упаковки: обычная или влагозащитная
6. Номер ТУ
