Ф1764.2-АД

Контрольно-измерительные приборы Ф1764.2-АД

Контрольно-измерительные приборы Ф1764.2-АД являются универсальными устройствами для измерения температуры и сигнализации о отклонении значений измеряемой величины от заданной зоны контроля. Они применяются как в цепях технологических защит, так и в цепях аварийных защит (приборы с повышенной помехозащищенностью), включая реакторы атомных электростанций (АЭС).

Приборы Ф1764.2-АД оснащены стандартным интерфейсом RS-485, что позволяет их использовать в локальных компьютерных сетях. Обеспечение гальванической развязки между всеми электрическими цепями гарантирует точность измерений и предотвращает короткое замыкание.

Приборы имеют горизонтальное исполнение, что обеспечивает удобство установки на щитах и пультах с любым углом наклона к горизонту. Приборы в атомном исполнении с приемкой УО "Концерн «Росэнергоатом» могут применяться в системах, соответствующих классу безопасности 2 по ОПБ 88/97. Это обеспечивает высокий уровень безопасности и надежность работы на атомных электростанциях и других промышленных объектах.

Характеристики и описание Ф1764.2-АД

Тип датчика температуры		Диапазон измерений
Термометр сопротивления ТС*	50М	0…+180°C
	50П	-50…+600°C
	100П	-200…+600°C
Термопара ТП**	K	0…+1250°C
	L	0…+800°C
	E	0…+1000°C

*Схема подключения ТС-трехпроводная, сопротивление каждого из проводов — не более 15 Ом.

** приборы имеют отключаемый компенсатор температуры холодных концов термопары.

Контрольно-измерительные приборы Ф1764.2-АД являются универсальными устройствами для измерения температуры и сигнализации о отклонении значений измеряемой величины от заданной зоны контроля. Они применяются как в цепях технологических защит, так и в цепях аварийных защит (приборы с повышенной помехозащищенностью), в том числе в цепях технологических и аварийных защит реакторов АЭС.

Приборы Ф1764.2-АД оснащены стандартным интерфейсом RS-485, что позволяет их использовать в локальных компьютерных сетях. Обеспечение гальванической развязки между всеми электрическими цепями гарантирует точность измерений и предотвращает короткое замыкание.

Приборы имеют горизонтальное исполнение, что обеспечивает удобство установки на щитах и пультах с любым углом наклона к горизонту. Приборы в атомном исполнении с приемкой УО "Концерн «Росэнергоатом» могут применяться в системах, соответствующих классу безопасности 2 по ОПБ 88/97.

Предел допускаемой основной приведенной погрешности Ф1764.2-АД составляет ±0.5% (по цифровому отсчету) и ±3% (по дискретно-аналоговой отсчету). Напряжение питания приборов Ф1764.2-АД может осуществляться по одному из следующих вариантов (по заказу): 6 В, 12 В, 24 В или 220 В.

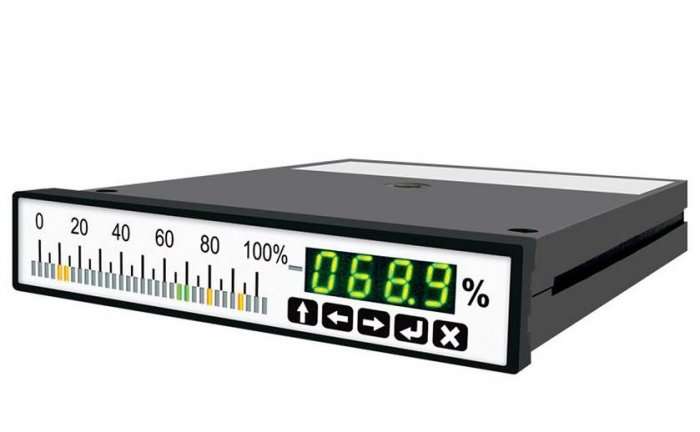

Потребляемая мощность Ф1764.2-АД не превышает 6 ВА (для приборов без источника питания внешних преобразователей) и 8 ВА (для приборов с источником питания внешних преобразователей). Индикация приборов Ф1764.2-АД осуществляется с помощью светодиодного дискретно-аналогового отсчетного устройства и цифрового индикатора.

Уставки приборов Ф1764.2-АД могут работать как на повышение, так и на понижение. Величина гистерезиса сигнализации задается пользователем в пределах от 0 до 5% от диапазона показаний для приборов с повышенной помехозащищенностью и от 0.2 до 2.5% для приборов с нормальной помехозащищенностью.

Световая сигнализация приборов Ф1764.2-АД включает указание отрицательного значения измеряемой величины, выхода измеряемого сигнала за уставки и выхода измеряемого сигнала за пределы диапазона измерений.

Приборы Ф1764.2-АД могут иметь 3 или 4 реле сигнализации. Характеристики электромагнитных и оптоэлектронных реле обеспечивают надежную работу и долговечность приборов.

Для связи с компьютером приборы Ф1764.2-АД оборудованы последовательным системным интерфейсом RS-485.

Программирование Ф1764.2-АД

Программирование параметров прибора Ф1764.2-АД осуществляется пользователем по интерфейсу либо с собственной клавиатуры прибора с помощью управляющего меню. При этом доступно:

* задание диапазона показаний цифрового индикатора;

* задание функции преобразования;

* задание количество, типа и численных значений уставок;

* задание вида и цвета дискретно-аналогового указателя;

* задание значения гистерезиса выключения сигнализации;

* настройка яркости индикации;

* установка и изменение пароля доступа в управляющее меню;

* задание адреса прибора в сети.

Для обеспечения надежной работы и максимальной гибкости в настройке приборов, пользователь может изменять параметры в соответствии с требованиями конкретной системы и условий эксплуатации. Такая возможность позволяет прибору Ф1764.2-АД адаптироваться к различным условиям работы и обеспечивать максимальную точность измерений и надежность работы..

Условия эксплуатации Ф1764.2-АД

Диапазон рабочих температур	от +5⁰С до +50⁰С
Относительная влажность	до 80% при +25⁰С
Сейсмостойкость	категория II по НП-031
Степень защиты корпуса	IP20
ЭМС	IV, A
Радиопомехи от прибора	класс Б ГОСТ Р 51318.22
Масса	не более 0,8 кг
Габаритные размеры	160 х30х230 мм
Межповерочный интервал	2 года
Среднее время восстановления работоспособного состояния прибора	не более 4 часов
Срок службы	не менее 10 лет
Средняя наработка на отказ	не менее 10000 часов
Гарантийный срок хранения	6 месяцев со дня изготовления (для приборов исполнения ОП), 3 года со дня изготовления (для приборов исполнения ОИАЭ)
Гарантийный срок эксплуатации	18 месяцев (для приборов исполнения ОП), 24 месяца, (для приборов исполнения ОИАЭ)

Форма заказа на Ф1764.2-АД

Прибор электронный узкопрофильный Ф1761.2-АД	-ХХ	-Х	-Х	-Х	-Х
Диапазон измерений датчика, тип датчика
Тип термопреобразователя сопротивления
50М	20
50П	21
100П	22
Тип термопары
L	40
K	41
E	42
Напряжение питания прибора
12 В		0
24 В		1
6 В		2
-220 В		3
Напряжение источника питания внешних преобразователей
отсутствует			0
36 В			1
24 В			2
Цвет цифровой индикации
красный				1
зеленый				2
желтый				3
Количество и тип реле сигнализации
3 электромагнитных реле					1
4 электромагнитных реле					2
4 оптореле					3

Кроме того необходимо указать:

1. Диапазон показаний и единицы измеряемой физической величины (буквами русского или латинского алфавита)
2. Вид исполнения: атомное или общепромышленное
3. Класс безопасности при атомном исполнении
4. Вид приемки
5. Вид упаковки: обычная или влагозащитная
6. Номер ТУ

Пример записи при заказе:

Прибор Ф1764.2-АД-20-0-0-2-1, 50М, номинальное напряжение питания 12 В, цвет цифровой индикации зелёный, три электромагнитных реле, шкала 0-180°C, исполнение «ОИАЭ», вид приемки Представитель СО, класс безопасности 3, упаковка обыкновенная, по ТУ 4389-0168-05755097-03.
