Амперметры и вольтметры Ф1761.6-АД

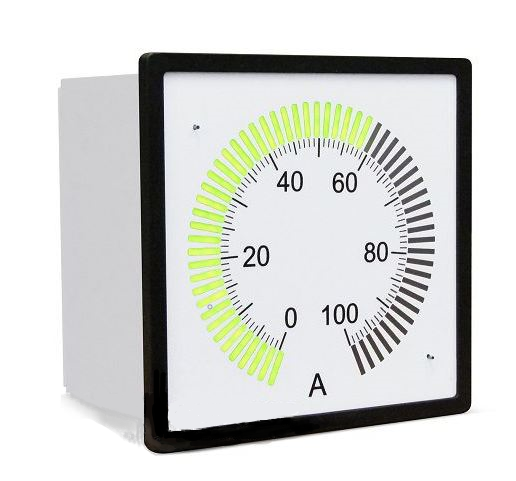

Приборы амперметры и вольтметры Ф1761.6-АД являются универсальными устройствами для измерения и контроля постоянного тока и напряжения постоянного тока, а также для измерения и сигнализации об отклонении значения измеряемой величины от заданной зоны. Они применяются для отображения аналоговых параметров в системах управления АЭС и других объектов энергетики.
Приборы Ф1761.6-АД имеют интерфейс RS-485, что позволяет их использовать в локальных компьютерных сетях. Параметры приборов программируются потребителем, что обеспечивает максимальную гибкость в настройке и адаптацию к различным условиям работы. Вход приборов – дифференциальный.
Приборы Ф1761.6-АД выполнены в металлических корпусах, что обеспечивает надежность и долговечность устройства в условиях эксплуатации. Такие приборы являются важным инструментом для контроля и мониторинга параметров электрической системы на предприятиях энергетики, включая АЭС.
Технические характеристики Ф1761.6-АД
| Группа | Обозначение исполнений приборов | Диапазон измерений* | Входное сопротивление |
| 1 | Ф1761.6-АД-1 | 0-10 В; 2-10 В; -10-10 В | (200±8) кОм |
| 2 | Ф1761.6-АД-2 | 0-75 мВ; -75-75 мВ; 0-200 мВ; -200-200 мВ; 0-1 В; -1-1 В | не менее 1 МОм |
| 3 | Ф1761.6-АД-3 | 0-5 мА; -5-5 мА; 0-20 мА; -20-20 мА; 4-20 мА | не более 25 Ом |
*диапазоны показаний приборов (шкалы), а также наименования физических величин, указываемых на шкалах, могут быть любыми в соответствии с заказом.
Основная погрешность Ф1761.6-АД
| Тип прибора | Основная погрешность по дискретно-аналоговому отсчету, % |
| Ф1761.6-АД-Х | 1,5 |
Предел допускаемой основной приведенной погрешности измерений, переданных по интерфейсу соответствует (для все приборов) основной погрешности по цифровому отсчету.
Характеристики Ф1761.6-АД
— ЭМС IV, A;
— круговая шкала:
— форма указателя – «столбик» (баргаф);
— границы зон сигнализации определяются заказом;
— количество цветовых зон сигнализации — до 5;
— сигнализация о перегрузке при превышении конечного значения диапазона показаний более чем на 5%;
— металлический корпус, линейная шкала, градуировка приборов в любых единицах электрических и неэлектрических величин (при работе с первичными преобразователями); гальваническая развязка входных цепей и цепей питания;
— 4 уставки;
— интерфейс RS-485 (ModbusRTU) для связи с компьютером;
— прибор Ф1761.5-АД программируемый
Условия эксплуатации Ф1761.6-АД
| Диапазон рабочих температур | от -10⁰С до +50⁰С |
| Относительная влажность | до 80% при +25⁰С |
| Сейсмостойкость | 8 баллов |
| Степень защиты корпуса | IP 20 |
| Масса | не более 0,4 кг |
| Габаритные размеры по корпусу (с учетом крепящей скобы) | 99х99х78 мм |
| Габаритные размеры по рамке | 100х100х5 мм |
| Габаритные размеры посадочные в щит | 95х95 мм |
| Гарантийный срок эксплуатации | 18 месяцев ( 24 месяцев для атомного исполнения) |
| Межповерочный интервал | 5 лет |
| Функция преобразования | линейная или функция извлечения квадратного корня |
| Срок службы | не менее 15 лет |
| Средняя наработка на отказ | не менее 150000 часов |
| Гарантийный срок хранения | 6 месяцев с момента изготовления (для приборов исполнения ОП); 24 месяца с момента изготовления (для приборов исполнения ОИАЭ) |
| Радиопомехи от прибора | Класс Б по ГОСТ 51318.22 |
| Приборы в атомном исполнении с приемкой УО Концерн «Росэнергоатом» | Класс безопасности по ОПБ 88/97 — 3 ( по отдельному заказу — 2) |
| Питание | 24 В постоянного тока |
| Потребляемая мощность | не более 3 Вт |
* задание диапазонов измерения;
* задание начала и конца шкалы;
* задание уставок (зон сигнализации);
* задание яркости свечения индикаторов;
* проведение калибровки приборов;
* установка функции извлечения квадратного корня;
* усреднение (демфирование) измерений;
* отключение сигнализации об обрыве.
Карта заказа на Ф1761.6-АД
| Амперметры и вольтметры постоянного тока | Ф1761.6-АД | -Х | -Х | -Х |
| Тип прибора | ||||
| вольтметры до 10 В | 1 | |||
| вольтметры до 1 В | 2 | |||
| амперметр | 3 | |||
| Цвет рамки | ||||
| белый | 1 | |||
| серый | 2 | |||
| черный | 3 | |||
| Толщина щита | ||||
| 1 мм | 1 | |||
| 2 мм | 2 | |||
| 3.5 мм | 3 | |||
| 14 мм | 4 |
Кроме того необходимо указать:
- Диапазон измерений
- Диапазон показаний и единицы измеряемой физической величины
- Цвет лицевой панели: белый, серый, черный
- Границы и цвет зоны сигнализации
- Вид исполнения: общепромышленный или атомное
- Класс безопасности при атомном исполнении
- Вид приемки
- Климатическое исполнения: ТВ 4.1 (атм. III) или УХЛ 4.1 (атм. II)
- Тип щита: панельный или мозаичный
- Вид упаковки: обычная или влагозащитная
- Номер ТУ
