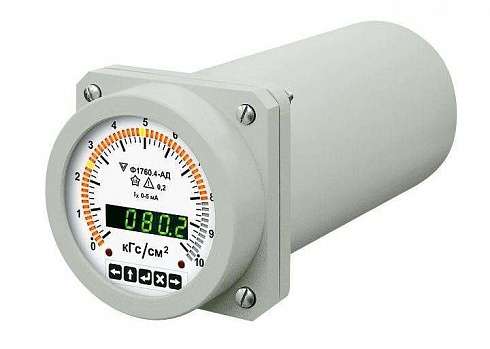

Амперметры постоянного тока Ф1760.4-АД
Амперметры постоянного тока Ф1760.4-АД
Амперметры постоянного тока Ф1760.4-АД являются универсальными инструментами для работы с первичными преобразователями, такими как "Сапфир", "Метран" и другие. Они предназначены для измерения, сигнализации и автоматического регулирования контролируемых параметров при отклонении значений измеряемой величины от заданной зоны контроля.
Контрольно-измерительные приборы Амперметры постоянного тока Ф1760.4-АД заменяют приборы ВМД-4882 и имеют те же габаритные и присоединительные размеры. Они применяются в системах контроля и регулирования технологических процессов, а также в системах защиты технологического оборудования при аварийных отклонениях контролируемых параметров на АЭС и в других отраслях промышленности.
Данные амперметры Ф1760.4-АД устанавливаются на щитах и пультах под любым углом наклона к горизонту. Для измерения сигналов взаимной индуктивности выпускаются приборы Ф1760.3-АД в аналогичных габаритных размерах.
Программирование Амперметров постоянного тока Ф1760.4-АД осуществляется при помощи кнопок, расположенных на лицевой панели прибора. Доступны следующие параметры для программирования:
- пароль доступа и его установка;
- диапазон показаний цифрового индикатора;
- калибровка прибора;
- световая сигнализации, количество и тип действующих уставок;
- численное значения уставок, функции преобразования;
- величина гистерезиса;
- яркость индикаторов;
- выключение цифрового отсчета.
Таким образом, амперметры постоянного тока Ф1760.4-АД являются универсальными и надежными инструментами для работы с первичными преобразователями и контроля технологических процессов в различных отраслях промышленности.
Характеристики Ф1760.4-АД
| Диапазоны измерения | 0-5 мА, 4-20 мА |
| Питание | сеть переменного тока напряжением 220 В частотой 50 Гц |
| Сейсмоустойчивость | до 8 баллов |
| Напряжение питания встроенного источника питания внешних преобразователей | 36 В или 24 В |
| Функция преобразования | линейная; функция извлечения квадратного корня |
| Предел допускаемого значения основной приведенной погрешности | ±0,2% (по цифровому отсчету, по сигнализации); ±2,0% (по дискретно-аналоговому отсчету) |
| Потребляемая мощность | не более 12 Вт |
| Индикация | |
| Цифровая индикация | 4-разрядный цифровой семисегментный индикатор с фиксированной запятой; цвета индикации (по заказу) — красный, зеленый, желтый |
| Дискретно-аналоговая индикация | 3-цветное дискретно-аналоговое отсчетное устройство; 60 светодиодов; длина шкалы -158 мм; угол шкалы — не менее 250° |
| Дополнительная световая сигнализация | об отрицательном значении измеряемой величины; о выходе измеряемой величины за пределы диапазона измерения; о разрыве цепи питания преобразователя; об обрыве входной цепи (для приборов с диапазоном измерения 4-20мА) |
| Уставки | 2 или 3 по заказу |
| Реле | 2 реле сигнализации с контактами на переключение или 3 реле сигнализации с контактами на замыкание |
| Максимальный коммутируемый ток | 2 А при напряжении 250 В переменного тока или 36 В постоянного тока; 0.3 А при напряжении 250 В постоянного тока |
| Условия эксплуатации | |
| Диапазон рабочих температур | от -10°C до 50°C |
| Относительная влажность воздуха | до 80% при 25°C |
| Сейсмостойкость | категория II по НП-031 |
| Степень защиты корпуса | IP20 |
| Масса | не более 4 кг |
| Габариты | 120×120×354 мм |
| Межповерочный интервал | 6 лет |
| Срок службы | не менее 10 лет |
| Средняя наработка на отказ | не менее 150000 часов |
| Гарантийный срок хранения | 6 месяцев с момента изготовления — для приборов исполнения ОП, 24 месяца с момента изготовления ОИАЭ |
| Гарантийный срок эксплуатации | 18 месяцев — для приборов исполнения ОП, 24 месяца — для приборов исполнения ОИАЭ |
Форма заказа на Ф1760.4-АД
| Прибор вторичный | Ф1760.4-АД | — Х | — Х | — Х | — X |
| Номинальное напряжение питания первичного преобразователя | |||||
| 24 В | 1 | ||||
| 36 В | 2 | ||||
| Диапазон измерений | |||||
| 0-5 мА | 1 | ||||
| 4-20 мА | 2 | ||||
| Цвет индикации | |||||
| красный | 1 | ||||
| зеленый | 2 | ||||
| желтый | 3 | ||||
| Код количества уставок | |||||
| два | 1 | ||||
| три | 2 |
Кроме того необходимо указать:
- Диапазон показаний и единицы измеряемой физической величины (русский или латинский алфавит)
- Функция преобразования: линейная или функция извлечения квадратного корня
- Цвет шкалы (белый, серый, черный)
- Вид исполнения: общепромышленное или атомное
- Класс безопасности при атомном исполнении
- Вид приемки
- Вид упаковки: обыкновенная или влагозащитная
- Номер ТУ
