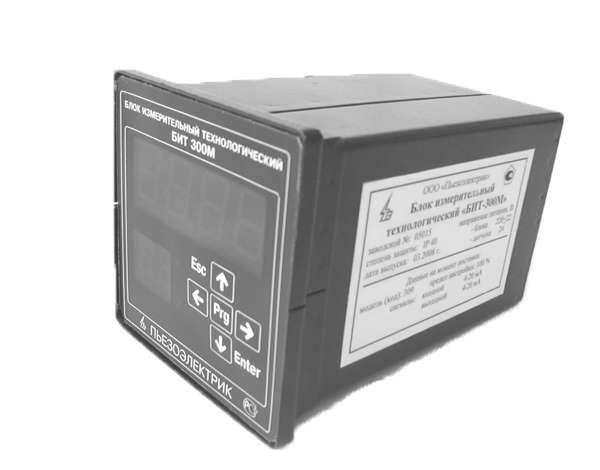

БИТ-300М-304,-305,-308,-309 блок измерительный технологический

Блоки измерительные технологические БИТ-300М-304, -305, -308, -309 предназначены для питания, индикации, двухпозиционного регулирования по двум каналам и преобразования унифицированных токовых сигналов 0…5, 4…20, 0…20 мА датчиков давления, уровня, расхода, температуры и других в системах контроля, регулирования и управления технологическими процессами АСУТП.

Блоки БИТ-300М-304, -305, -308, -309 предназначены для работы совместно с первичными преобразователями физических величин (датчиками) давления (типа 415, Сапфир-22, Метран, Зонд-10 и аналогичными), температуры (типа ТСМУ, ТСПУ, ТХАУ и т. д.), уровня (типа 415-ДГ) и другими.

Блоки БИТ-300М-304, -305, -308, -309 оснащены выходом на регистрирующую аппаратуру, содержат встроенный преобразователь входного сигнала (по линейной Л, корнеизвлекающей К или иной характеристике по желанию заказчика) и двухпозиционный регулятор с диапазоном регулирования от 0 до 100% измеряемого параметра.

Блоки БИТ-300М применяются в различных отраслях промышленности и жилищно-коммунального хозяйства (ЖКХ).

Блоки БИТ-300М являются взаимозаменяемыми с ранее выпускавшимися блоками БИТ-300 соответствующих моделей.

Особенности и преимущества измерительных блоков БИТ-300М-304,-305,-308,-309:

— входные сигналы 0…5, 4…20 мА;
— удобная светодиодная индикация параметров (20мм) в процентах, относительных единицах или единицах измеряемой величины;
— цифровое представление информации Н20;
— количество независимых уставок — 2;
— задание уставок — потенциометрическое;
— исполнительное реле системы регулирования (сигнализации) коммутируемой мощности 250В х 5А на активную нагрузку;
— встроенный источник питания измерительных преобразователей 24В;
— в зависимости от потребности, блоки легко перестраивать на требуемые функции и значения параметров в процессе эксплуатации, в том числе на объекте;
— выполнены в Евростандарте DIN 43700;
— внесены в Госреестр средств измерений под № 32687-06.

Модели блоков БИТ-300М-304,-305,-308,-309

Характеристики измерительных блоков БИТ-300М-304,-305,-308,-309

Устройство и принцип работы блоков БИТ-300М-304,-305,-308,-309

Рисунок 1. Устройство блока БИТ-300М

1 — передняя панель блока;

2 – плата аналого-цифровых преобразователей, управления и индикации (ПУИ);

3 – плата блока питания (БП);

4 – плата реле и коммутации (ПРК); 5 –панель задняя с разъемами
Примечание – корпус и каркас крепления не показаны.

Блок БИТ-300М-304,-305,-308,-309 конструктивно состоит из смонтированных в корпусе функциональных узлов, передней панели  и задней панели с разъемами. Для щитового крепления блока предусмотрен специальный прижимной каркас. Функциональные узлы собраны на трех соответствующих платах.
Структурная схема блока показана на рисунке 2, функциональная схема — на рисунке 3.

Структурная и функциональная схемы блока БИТ-300М

Обозначения на рисунках:
— ПУИ – пульт управления с индикаторами режимов работы блока;
— БП – блок питания (источники питания блока и датчика);
— Х1 – Х4 – разъемы;
— ПРК — плата аналого-цифровых преобразователей, управления и индикации
— УВИ – устройство ввода информации (аналого-цифровой преобразователь);
— УУ – управляющее устройство (управляющий микроконтроллер, энергонезависимое запоминающее устройство, в котором сохраняются параметры блока при отключенном напряжении питания);
— УВС – устройство формирования выходных сигналов (цифро-аналоговый преобразователь с токовым выходом, выходные устройства: два электромеханических переключающих реле, адаптер интерфейса RS 485).

Условия эксплуатации измерительных блоков БИТ-300М-304,-305,-308,-309

По устойчивости к климатическим воздействиям блоки БИТ-300М соответствуют исполнению УХЛ3.1* по ГОСТ 15150-69 и В4 по ГОСТ 12997-84, рассчитаны на эксплуатацию при температуре окружающего воздуха Тос от 5 до 5С и относительной влажности воздуха до 80% при 35С без конденсации влаги.

Окружающая среда для блоков БИТ-300М должна быть не взрывоопасна, без содержания солевых туманов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Степень пылеводозащиты блока по ГОСТ 14254-9: IP40.
По устойчивости к механическим воздействиям блок относится к виброустойчивому и вибропрочному исполнению по ГОСТ 12997-84: группы N1.

Основные метрологические параметры БИТ-300М-304,-305,-308,-309

*Примечание: 1 п.р. — единица последнего разряда индикатора.

Типы уставок блока БИТ-300М

Коммуникационные возможности и интерфейсы блока БИТ-300М-304,-305,-308,-309

Блок измерительный технологический БИТ-300М-304,-305,-308,-309 может обеспечить цифровой канал связи по интерфейсу RS-485 (опционально, по заказу), позволяющий контролировать и модифицировать его параметры при помощи внешнего устройства (компьютера, микропроцессорной системы управления).

Протоколом связи по интерфейсу RS-485 является протокол Modbus режим RTU (Remote Terminal Unit) между ведущим устройством (MS) и ведомым (SL).

Габаритные размеры блоков БИТ-300-М

Габаритные размеры блока БИТ-300М и вырезы в щите для его установки

Форма записи обозначения для заказа блока БИТ-300М-304,-305,-308,-309

При оформлении заказа на блок БИТ-300М-304,-305,-308,-309 нужно придерживаться следующей установленной формы (структуры) обозначения прибора  при заказе:

где:
1. Наименование и модель (код программы);
2. Типы входного / выходного сигналов, Ц- наличие цифрового выходного сигнала и разъема для связи по интерфейсу RS485;
3. Характеристика преобразования (для моделей /кодов программы/ 305 и 308):
— Л — линейная;
— К — корнеизвлекающая;
— S — специально оговоренная заказчиком вместо корнеизвлекающей;
4. Диапазон измеряемой величины;
5. Размерность измеряемой величины (давления, температуры, уровня, расхода);
6. Номер канала 1-2 и типы уставок;
7. Напряжение источника питания датчика.
Примечание: Характеристики 1 — 6 устанавливаются при выпуске блока и могут перестраиваться потребителем по мере надобности.
