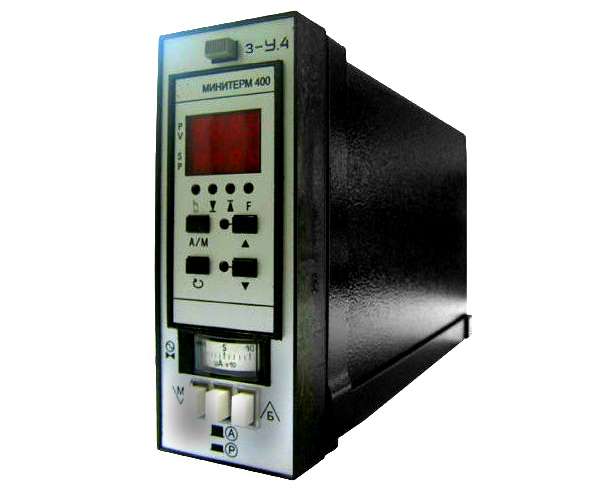

Регуляторы МИНИТЕРМ-У.4
Регуляторы МИНИТЕРМ-У.4
Регуляторы МИНИТЕРМ-У.4 предназначены для автоматизации паровых и водогрейных котлов малой мощности (например, серии ДЕ), печей и сушильных камер, водо- и воздухоподогревателей, приточных вентиляционных установок, систем теплоснабжения, а также многих других процессов и установок.
Преимущества МИНИТЕРМ-У.4:
1. Выполнение всех функций встроенного в прибор регулятора серии МИНИТЕРМ 400.
2. Усиление по мощности для управления непосредственно однофазным электродвигателем исполнительного механизма либо мощным пусковым устройством.
3. Гальваническая изоляция выходных цепей.
4. Ручное управление и индикация положения исполнительного механизма, независимые от регулятора МИНИТЕРМ 400.
5. Сигнализация отказа и предельных отклонений при помощи встроенных реле.
В приборе МИНИТЕРМ-У.4 объединены:
- регулятор МИНИТЕРМ 400
- тиристорный усилитель мощности для управления однофазными двигателями исполнительных механизмов мощностью до 100 ВА
- аппаратная станция ручного управления исполнительным механизмом, включающая стрелочный индикатор положения с органами настройки шкалы
- 3 реле РЭС-22
Прибор на базе регулятора МИНИТЕРМ 400. Дополнительно включает в себя тиристорный усилитель мощности для управления однофазным двигателем исполнительного механизма, три силовых реле, станцию ручного управления исполнительным механизмом со стрелочным индикатором положения.
Характеристики регуляторов МИНИТЕРМ-У.4
| Напряжение | ~220 В (допускается – от 187 до 242 B) |
| Частота | от 48 до 62 Гц |
| Потребляемая мощность | не более 10 ВА |
| Габаритные размеры | 160х60х325 мм |
| Масса | 3.5 кг |
| Монтаж | щитовой |
| Подключение | 30 клемм с винтовыми зажимами |
| АНАЛОГОВЫЕ ВХОДЫ | |
| Количество и вид | в зависимости от исполнения |
| АНАЛОГОВЫЙ ВЫХОД | |
| Вид | 0-5 мА постоянного тока на нагрузку до 2 кОм |
| ИМПУЛЬСНЫЙ ВЫХОД | |
| Вид | по трехпроводной схеме («больше» – «меньше») |
| Гальваническая изоляция выходных цепей | имеется |
| Коммутирующая способность | до 220 В переменного тока |
| Мощность нагрузки | от 10 до 100 ВА |
| ДИСКРЕТНЫЕ ВЫХОДЫ | |
| Количество | 3 |
| Вид | контактные выходы встроенных реле, каждое из которых имеет одну гальванически изолированную группу нормально разомкнутых контактов |
| Коммутирующая способность |
— до 220 В 0.45 А постоянного тока при активной нагрузке — до 220 В 0.15 А переменного тока с частотой от 50 до 1000 Гц при активной нагрузке Примечание: индуктивная нагрузка шунтируется RC-цепью. |
| Интерфейс | RS232 |
Примечания:
● Сигналы постоянного тока 0-50 мВ подаются на входы регулятора непосредственно, а сигналы 0-10 В, 0-5 мА, 0(4)-20 мА через устройства ВП10М, ВП05М, ВП20М, соответственно (входят в комплект поставки).
● Вместо датчиков постоянного тока могут подключаться до 3-х реостатных (потенциометрических) датчиков до 2.2 кОм.
● К регуляторам МИНИТЕРМ У.4 возможно подключить дополнительно один реостатный датчик указателя положения исполнительного механизма (полное сопротивление датчика от 100 до 500 Ом).
