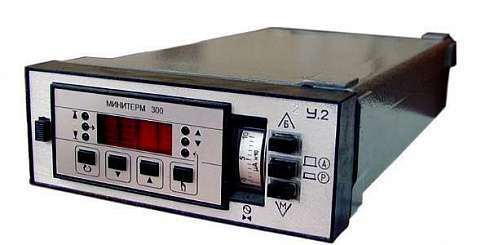

Регуляторы МИНИТЕРМ-У.2
Регуляторы МИНИТЕРМ-У.2
Регуляторы МИНИТЕРМ-У.2 предназначены для автоматизации паровых и водогрейных котлов малой мощности (например, серии ДЕ), печей и сушильных камер, водо- и воздухоподогревателей, приточных вентиляционных установок, систем теплоснабжения и многих других процессов и установок.
Преимущества МИНИТЕРМ-У.2:
* Выполнение всех функций встроенного в прибор регулятора серии МИНИТЕРМ 300.
* Усиление по мощности для управления непосредственно однофазным электродвигателем исполнительного механизма либо мощным пусковым устройством.
* Гальваническая изоляция выходных цепей.
* Ручное управление и индикация положения исполнительного механизма, независимые от регулятора МИНИТЕРМ 300.
* Сигнализация отказа и предельных отклонений при помощи встроенных реле.
В приборе МИНИТЕРМ-У.2 объединены:
* регулятор МИНИТЕРМ 300;
* тиристорный усилитель мощности для управления однофазными двигателями исполнительных механизмов мощностью до 100 ВА;
* аппаратная станция ручного управления исполнительным механизмом, включающая стрелочный индикатор положения с органами настройки шкалы;
* 3 реле РЭС-22.
По заказу может быть поставлено специализированное исполнение прибора на базе любого исполнения встроенного регулятора МИНИТЕРМ 300 (может быть заменен без демонтажа прибора).
Характеристики регуляторов МИНИТЕРМ-У.2
| Напряжение | ~220 В (допускается от 187 до 242 B) |
| Частота | от 48 до 62 Гц |
| Потребляемая мощность | не более 10 ВА |
| Габаритные размеры | 60х160х325 мм |
| Масса | 3.5 кг |
| Монтаж | щитовой |
| Подключение | 30 клемм с винтовыми зажимами |
| АНАЛОГОВЫЕ ВХОДЫ | |
| Количество и вид | в зависимости от исполнения |
| АНАЛОГОВЫЙ ВЫХОД | |
| Вид | 0-5 мА постоянного тока на нагрузку до 2 кОм |
| ИМПУЛЬСНЫЙ ВЫХОД | |
| Вид | по трехпроводной схеме («больше» — «меньше») |
| Гальваническая изоляция выходных цепей | имеется |
| Коммутирующая способность | до 220 В переменного тока |
| Мощность нагрузки | от 10 до 100 ВА |
| ДИСКРЕТНЫЕ ВЫХОДЫ | |
| Количество | 3 |
| Вид | контактные выходы встроенных реле, каждое из которых имеет одну гальванически изолированную группу нормально разомкнутых контактов |
| Коммутирующая способность |
— до 220 В, 0.45 А постоянного тока при активной нагрузке — до 220 В, 0.15 А переменного тока с частотой от 50 до 1000 Гц при активной нагрузке — до 115 В, 0.75 А переменного тока с частотой от 50 до 1000 Гц при индуктивной нагрузке, cosφ не менее 0.8 — до 30 В, 0.45 А постоянного тока при индуктивной нагрузке, τ не более 0.015 с |
| Интерфейс | RS232 |
МИНИТЕРМ У2 — прибор на базе регулятора МИНИТЕРМ 300. Дополнительно включает в себя тиристорный усилитель мощности для управления однофазным двигателем исполнительного механизма, три силовых реле, станцию ручного управления исполнительным механизмом со стрелочным индикатором положения.
Базовые исполнения регуляторов МИНИТЕРМ-У.2
| Наименование | Встроенный регулятор | Аналоговые входы |
| МИНИТЕРМ 0-У.2 | МИНИТЕРМ 300.01 | 5 входов для датчиков 0-5 мА, 0(4)-20 мА, 0-50 мВ, 0-10 В постоянного тока |
| ——————2-У.2 | ——————300.21 |
— до 2-х входов для термометров сопротивления 50П, 50М, 100П, 100М — 1 вход для датчика 0-5 мА, 0(4)-20 мА, 0-50 мВ, 0-10В постоянного тока |
| ——————3-У.2 | ——————300.31 |
1 вход для термопары ХА(К), ХК(L), ПП(S) 2 входа для датчиков 0-5 мА, 0(4)-20 мА, 0-50 мВ, 0-10 В постоянного тока |
| По заказу может быть поставлено специализированное исполнение прибора на базе любого исполнения встроенного регулятора МИНИТЕРМ 300. | ||
Примечания
● Сигналы постоянного тока 0-50 мВ подаются на входы регулятора непосредственно, а сигналы 0-10 В, 0-5 мА, 0(4)- 20 мА через устройства ВП10М, ВП05М, ВП20М, соответственно (входят в комплект поставки).
● Вместо датчиков постоянного тока могут подключаться до 3-х реостатных (потенциометрических) датчиков до 2.2 кОм.
● К регуляторам МИНИТЕРМ У.2 возможно подключить дополнительно один реостатный датчик указателя положения исполнительного механизма (полное сопротивление датчика от 100 до 500 Ом)
