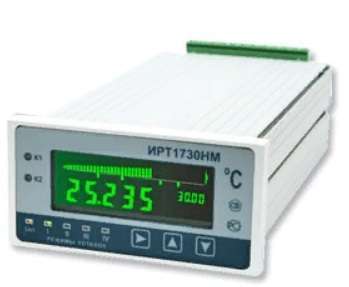

Измерители-регуляторы ИРТ 1730НМ
Измерители-регуляторы ИРТ 1730НМ
Одноканальные микропроцессорные предназначены для измерения, регулирования и регистрации температуры, давления, влажности, расхода и любых других физических (неэлектрических) величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянного тока.
ИРТ является микропроцессорным переконфигурируемым потребителем прибором с индикацией текущих значений преобразуемых величин и предназначен для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ИРТ производится как с кнопочной клавиатуры, так и с помощью программы «Tune1731.exe» при подключении прибора к персональному компьютеру (ПК).
Функциональность ИРТ 1730НМ делает возможным его использование на самых ответственных участках в различных отраслях промышленности и в энергетике (в том числе атомной). Прибор предоставляет пользователю широкие возможности по измерению, обработке, визуализации входных сигналов и архивированию полученных данных. ИРТ 1730НМ может применяться и как отдельная единица КИПиА, и в составе АСУ ТП.
Индикация измеряемых величин в ИРТ происходит на основном жидкокристаллическом индикаторе (ЖК-индикаторе). На дополнительном ЖК-индикаторе отображается значение верхней границы заданного диапазона измерений или значение параметра конфигурации. Настройка прибора осуществляется при помощи клавиатуры на лицевой панели или с ПК. Для отображения информации служит основной 5-ти разрядный цветной ЖК- индикатор текущего значения измеряемой величины, с высотой цифр 13 мм, дополнительный 4-х разрядный индикатор значения верхней границы заданного диапазона шкального индикатора, 40 сегментный шкальный индикатор для визуальной оценки положения текущего значения измеряемой величины относительно уставок, единичные индикаторы состояния каналов сигнализации, процесса записи значений в архив и состояния режимов работы уставок.
ИРТ предназначен для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0…5, 0…20 или 4…20 мА, с термометрами (термопреобразователями) сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 100 мВ и сопротивления постоянному току до 320 Ом. В состав ИРТ входит встроенный источник напряжения 36 В, предназначенный для питания первичных преобразователей с унифицированным выходным сигналом постоянного тока.
Технические характеристики измерителей-регуляторов ИРТ 1730 НМ
| Наименование показателя | Значение показателя |
| Количество универсальных аналоговых входных каналов | 1 |
| Количество дискретных входных каналов управления | 3 |
| Количество программируемых уставок | 4 (уставки I, II – нижние, уставки III, IV верхние) |
| Количество режимов работы уставок | 4 |
| Количество релейных выходов | 2 (полные группы контактов, жесткая логика) реле 1 срабатывает по уставкам II, III; реле 2 срабатывает по уставкам I, IV |
| Универсальный измерительный вход | термометры сопротивления (ТС), термопары (ТП), ток, напряжение |
| Отображение информации |
8 различных настраиваемых режимов подсветки индикатора, в.т. числе режим изменения цвета индикации в зависимости от срабатывания уставок. основной 5-ти разрядный цветной ЖК- индикатор текущего значения измеряемой величины, с высотой цифр 13 мм, и дополнительный 4-разрядный ЖК-индикаторы, шкальный индикатор для отображения текущего значения измеряемой величины и уставок |
| Архивация значений измеряемой величины |
Внутренняя память прибора из 2 буферов: -«быстрый» буфер, 20 минут: запись измеренного значения, состояния реле и дискретных входов -«медленный» буфер, 30 часов: запись среднего, максимального, значения, значения интегральной суммы и признака срабатывания реле каждые 5 минут. |
| Встроенный источник питания | 36 В, 30 мА с унифицированным токовым выходным сигналом |
| Параметры коммутации исполнительных реле | ~250 В, 5 А; =250 В, 0,1 А; =30 В, 2 А |
| Встроенный модуль токового выхода | 0…5, 0…20 или 4…20 мА |
| Потребляемая мощность | не более 12 В*А |
| Напряжение питания | ~90…249 В, 40…100 Гц; =150…249 В |
| Частота | (50±1) Гц |
| Интерфейс связи с ПК | RS-232 или RS-485 |
| Материал корпуса | металл |
| Виды исполнения | общепромышленное, атомное (повышенной надежности) |
| Климатическое исполнение | С3 (-10…+50 °С) |
| Электромагнитная совместимость-устойчивость к электромагнитным помехам (ЭМС) | III-A, IV-A |
| Габаритные размеры | 96 × 48 × 200 мм, вырез в щите — 88 × 46 мм |
| Степень пылевлагозащиты | лицевая панель — IP54, корпус — IP20 |
| Материал корпуса | металл |
| Масса прибора | не более 0,6 кг |
| Межповерочный интервал | 2 года |
| Гарантийный срок эксплуатации | 5 лет (7 лет — для приборов в атомном исполнении) |
Метрологические характеристики измерителей-регуляторов 1730
Метрологические характеристики ИРТ для конфигураций с входными электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току
| Входной сигнал |
Диапазон преобра-зования |
Диапазон измерений для зависимости измеряемой величины от входного сигнала |
Входное сопроти вление, кОм |
Максималь- ный ток че- рез измеря- емое сопро- тивление, мА |
Пределы допускаемой основной приведенной погрешности относительно НСХ, γ0, %,(класс точности) для индекса заказа | |||
| линейной |
с функцией извлечения квадратного корня |
не менее |
не более |
А | В | |||
| Ток | 0…5 мА | 0…5 мА | 0,1…5 мА | — | 0,01 | — | ±(0,1 + *) | ±(0,2 + *) |
| 4…20 мА | 4…20 мА | 4,32…20 мА | ±(0,075 + *) | ±(0,15 + *) | ||||
| 0…20 мА | 0…20 мА | 0,4…20 мА | ||||||
| Напряжение | 0…75 мВ | 0…75 мВ | 1,5…75 мВ | 100 | — | — | ±(0,1 + *) | ±(0,2 + *) |
| 0…100 мВ | 0…100 мВ | 2…100 мВ | ||||||
| Сопротивление | 0…320 Ом | 0…320Ом | — | — | 0,33±0,02 | ±(0,1 + *) | ±(0,2 + *) | |
ИРТ для конфигураций с входными электрическими сигналами от ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001
| Тип первичного преобра-зователя | W100** (α,ºС-1)*** | Диапазон измерений, ºС | Входные параметры по НСХ |
Входное сопроти вление, кОм |
Пределы допускаемой основной приведенной погрешности относительно НСХ, γ0, %(класс точности)для индекса заказа | ||
|
сопро-тивление, Ом |
т.э.д.с., мВ | А | В | ||||
| 50М |
0,00428 (1,4280) |
-50…+200 | 39,23…92,80 | — | — | ±(0,15+*) | ±(0,25+*) |
| 50М | 0,00426 (1,4260) | 39,35…92,62 | |||||
| 53М (Гр. 23) | 47,71…98,18 | ||||||
| 50П | 0,00391 (1,3910) | 40,00…88,52 | |||||
| 46П (Гр. 21) | 36,80…81,44 | ||||||
| 100М |
0,00428 (1,4280) |
-50…+200 | 78,46…185,60 | ±(0,1+*) | ±(0,2+*) | ||
|
0,00426 (1,4260) |
78,70…185,20 | ||||||
| 100П |
0,00391 (1,3910) |
80,00…177,04 | |||||
| Pt100 |
0,00385 (1,3850) |
80,31…175,86 | |||||
| 50П | 0,00391 (1,3910) | -100…+600 -200…+600**** | 29,82…158,56 8,62…158,56**** | ±(0,1+*) | ±(0,2+*) | ||
| 46П (Гр. 21) |
27,43…145,87 7,93…145,87**** |
||||||
| 100П | 59,64…317,11 17,24…317,11**** | ||||||
| Pt100 |
0,00385 (1,3850) |
60,26…313,71 18,52…313,71**** | |||||
| Ni100 |
0,00617 (1,6170) |
-50…+180 | 74,21…223,21 | ±(0,1+*) | ±(0,2+*) | ||
| ТЖК(J) | — | -50…+1100 | — | -2,431…63,792 |
Не менее 100 |
±(0,15+*) | ±(0,25+*) |
| ТХК(L) | -50…+600 | -3,005…49,108 | |||||
| ТХА(К) | -50…+1300 | -1,889…52,410 | |||||
| ТПП(R) | 0…+1700 | 0…20,222 | ±(0,25+*) | ±(0,5+*) | |||
| ТПП(S) | 0…+1700 | 0…17,947 | |||||
| ТПР(В) | +300…+1800 | 0,431…13,591 | |||||
| ТВР(А-1) | 0…+2500 | 0…33,640 | |||||
| ТВР(А-2) | 0…+1800 | 0…27,232 | |||||
| ТВР(А-3) | 0…+1800 | 0…26,773 | |||||
| ТХКн(Е) | -50…+1000 | -2,787…76,373 | ±(0,15+*) | ±(0,25+*) | |||
| ТМКн(Т) | -50…+400 | -1,819…20,872 | |||||
| ТНН(N) | -50…+1300 | -1,269…47,513 | |||||
Примечания:
1. * Одна единица последнего разряда, выраженная в процентах от диапазона измерений.
2. ** За исключением поддиапазона (-50…+200) °С.
3. *** Диапазон измерений (-50…+180) °С, сопротивление (47,71…93,66) Ом.
4. **** По отдельному заказу.
ИРТ 1730НМ является одноканальным микропроцессорным прибором, имеющим возможность позиционного регулирования технологического параметра; в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченными организациями, 4 — без приемки).
