Ультразвуковые двухточечные сигнализаторы уровня УЗС-207, 207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И предназначены для контроля двух уровней некипящих жидкостей (в том числе взрывоопасных) или сжиженных газов в различных технологических резервуарах и хранилищах в стационарных и корабельных (судовых, морских) условиях, на атомных электростанциях АЭС (атомное исполнение с маркировкой А). Сигнализаторы уровня УЗС-207(И), -208(И), -209(И), -210(И) имеют свидетельство Морского регистра судоходства Российской Федерации.
Сигнализаторы уровня УЗС-207, 207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И различны по функционалу. Сигнализаторы уровня УЗС-207, -207И, УЗС-208, -208И предназначены для контроля двух уровней, — УЗС-209, -209И, УЗС-210, -210И — для контроля двух уровней в одном технологическом проеме.
см. руководство по эксплуатации rukovodstvo-UZS-107-108-207-208-209-210.
Сигнализаторы уровня УЗС-208, -208И, УЗС-210, -210И обеспечивают контроль исправности при подаче напряжения постоянного тока 27 В от отдельного источника питания с коэффициентом пульсации не более 25%. Также сигнализаторы отличаются исполнением вторичного преобразователя, см. подробные технические характеристики.
Ультразвуковые сигнализаторы уровня УЗС-207(И), -208(И), -209(И), -210(И) обеспечивают два вида светодиодной сигнализации на каждую точку контроля: наличие (Н) или отсутствие (О) контролируемой среды.
1. Исполнения сигнализаторов уровня УЗС-207, -208, -209, -210:
— общепромышленное (невзрывозащищенное);
— взрывобезопасное (искробезопасная электрическая цепь – Exi, с маркировкой И в обозначении — УЗС- 207И, -208И, -209И, -210И);
— атомное (повышенной надежности для ОАЭ, с маркировкой А в обозначении);
— морское (для корабельных судовых условий, с маркировкой ОМ в обозначении);
— экспортное.
2. Области применения сигнализаторов уровня УЗС-207, 207И…-210, -210И:
— на объектах добычи, переработки и хранения нефти и сжиженных газов в нефтяной и нефтегазовой промышленности, нефтедобыче, газодобыче,
— сепараторы и резервуары,
— склады ГСМ портов,
— суда речные и морские неограниченного района плавания.
3. Функциональные особенности и преимущества сигнализаторов уровня УЗС-207, 207И…-210, -210И:
— стабильность и точность срабатывания сигнализаторов не зависят от электрофизических свойств жидкости;
— чувствительные элементы акустических датчиков (АД) выполнены из нержавеющей стали 12Х18Н10Т, что обеспечивает высокую коррозионностойкость сигнализаторов;
— для высокоагрессивных сред предусмотрено исполнение из нержавеющей стали 08Х17Н15М3Т или AISI 316Ti;
— сигнализаторы могут применяться на резервуарах, находящихся под высоким давлением – до 16 МПа;
— контроль исправности устройства, самодиагностика;
— индикация заданных уровней;
— морское ОМ и атомное А исполнения;
— взрывозащищенное искробезопасное исполнение.
Стоимость базовых моделей сигнализаторов уровня УЗС-207…210 зависит от конкретной модели, исполнения и дополнительных опций (см. форму — код заказа УЗС-207,-208, -209, -210).
Цена базового исполнения сигнализатора уровня УЗС-207 — от 35080 руб.
(цена акустического датчика УЗС207 указана без учета НДС, учета скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).
4. Технические характеристики сигнализаторов уровня УЗС-207, -207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И

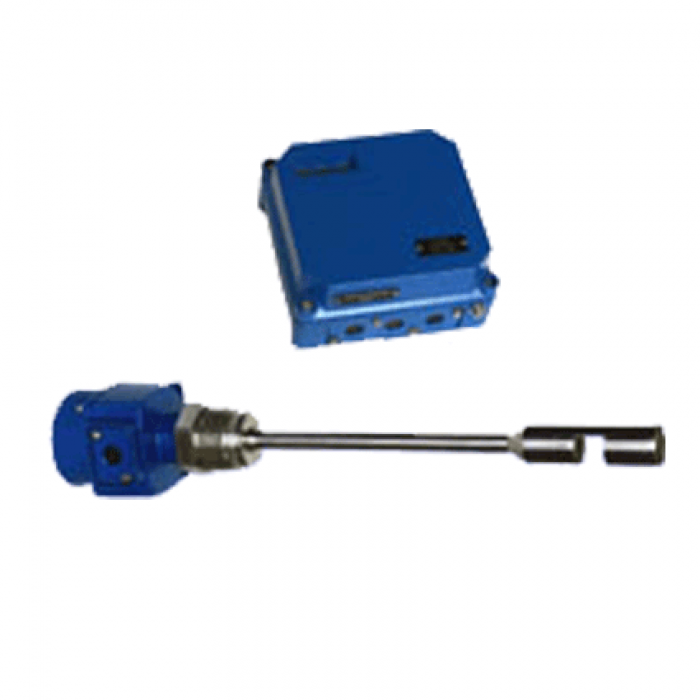

Двухточечные ультразвуковые сигнализаторы уровня УЗС-207, -207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И состоят из:
* акустического датчика (АД) (модели УЗС209, УЗС210) — 1 блок; или
* акустического датчика (АД) (модели УЗС207,УЗС208) — 2 блока;
* вторичного преобразователя (ВП) — 1 блок;
* линий связи АД-ВП.
Принцип действия ультразвуковых сигнализаторов уровня УЗС-207, -207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И основан на использовании метода импульсного зондирования ультразвуком, с временной и частотной селекцией, который заключается в сравнении времени прохождения ультразвукового сигнала через рабочий зазор датчика, заполненный контролируемой средой или газом, с выработанным в самом сигнализаторе временным интервалом.
4.1 Условия эксплуатации и устойчивость к воздействию окружающей среды
| Взрывозащита | «ОЕxiaIIСТ5 в комплекте УЗС-207И, 208И, 209И, 210И» для датчиков; «ЕxiaIIС в комплекте УЗС-207И, 208И, 209И, 210И) для преобразователей вторичных |
| Климатическое исполнение (климатика) | Категория размещения | Температура окружающего воздуха Тос при эксплуатации, °С | |
| Нижнее значение (предельное) |
Верхнее значение (предельное) |
||
| Датчик и вторичный преобразователь | |||
| УХЛ | 2 | -30(-50) | +50(+60) |
| ОМ (морское) | 2 | -30(-50) | +55(+70) |
| Т (тропическое) | 3 | -10 | +50 |
| Наименование механического воздействия | Нормы для: | |
| Датчиков исполнений УХЛ, Т (тропического) | Датчиков исполнения ОМ (морского) | |
| 1. Вибрация: — диапазон частот, Гц | 5,0…80,0 исп. №3 ГОСТ 12997-84 | 2,0…100,0 |
| — амплитуда смещения, мм — ускорение, м/с2 |
0,075 (для частоты перехода, равной 57-62 Гц) 9,8 (для частоты выше частоты перехода) |
± 1,0 (для частот от 2 до 13,2 Гц) 7,0 (для частот от 13,2 до 100,0 Гц) |
| 2. Удары — ускорение, м/с2 — длительность удара, м с — количество ударов в каждом положении — частота следования ударов/мин | 50 10…15 2040…80 | |
| 3. Качка в двух взаимно перпендикулярных положениях — предельный угол наклона, град — период качки, с | 30 7…9 | |
| 4. Наклоны — под углом к горизонтали, град | 15 | |
Степень защиты оболочек от проникновения воды и пыли IP54 по ГОСТ 14254-96, датчиков исполнения ОМ IP56.
4.2 Выходные сигналы и сигнализация
Сигнализаторы УЗС-207…-210 (-И) обеспечивают на каждую точку контроля выдачу выходного сигнала «I» или «О» в зависимости от положения уровня контролируемой среды и исполнения датчиков на наличие «Н» или отсутствие среды «О». Входному сигналу «I» соответствует срабатывание выходного реле, выходному сигналу «О» соответствует исходное состояние реле.
Состояние светодиодов соответствующих точек контроля и выходной сигнал в зависимости от вида сигнализации, наличия или отсутствия контролируемой среды в рабочем зазоре датчика в рабочем режиме и режиме «контроль».
| Количество контролируемых уровней | Два |
| Погрешность | ± 2 мм при вертикальной и ± 5 мм при горизонтальной установке датчика |
| Выходной сигнал | релейный (мощность, коммутируемая контактами разделительного реле при напряжении до 250 В и токе до 4 А, не более 100 В.А) |
| Время срабатывания | не более 0,5 сек |
| Напряжение питания | +10 220 В , 50 Гц ± 5 -15 |
| Мощность | не более 6,0 В*А на одну точку контроля |
4.3 Основные технические и метрологические характеристики сигнализаторов уровня УЗС-207, -207И, УЗС-208, -208И, УЗС-209, -209И, -210, -210И
Условные обозначения, конструктивные исполнения чувствительного элемента, параметры контролируемой среды, диапазоны контроля уровня и другие характеристики различных исполнений сигнализаторов УЗС-207, -207И, УЗС-208, -208И, УЗС-209, -209И, УЗС-210, -210И отображены в следующих таблицах.
| Условное обозначение ультразвукового сигнализатора уровня УЗС | Код ОКП | Условное обозначение вторичного преобразователя ВП | Условное обозначение акустического датчика (АД) | Количество акустических датчиков |
| УЗС-207(И) | 42 1874 | ВП-201 | АД-101 или АД-102 или АД-103 или АД-107 или АД-109 или АД-111 |
2 |
| УЗС-208(И) | 42 1874 | ВП-202 | АД-104 или АД-105 или АД-106 или АД-108 или АД-110 или АД-112 |
2 |
| УЗС-209(И) | 42 1874 | ВП-203 | АД-201 или АД-202 или АД-203 или АД-207 или АД-209 или АД-211 |
1 |
| УЗС-210(И) | 42 1874 | ВП-204 | АД-204 или АД-205 или АД-206 или АД-208 или АД-210 или АД-211 |
1 |
Примечание: указанные в таблице выше сигнализаторы выпускаются как в обыкновенном, так и взрывозащищенном искробезопасном исполнении (Exi, «И» в маркировке прибора), что определяется заказом.
Примечания:
1. Горизонтальный монтаж датчика L не более 100 мм.
2. Размеры L и L1, указанные в таблице могут быть выполнены по требованию заказчика, но не менее 80мм и не более 6000мм при общей длине L+L1.
3. Для заказчиков АД-208, АД-210, АД-212, L1 не менее 40мм. АД-207, АД-209, АД-211.
5. Габаритные и монтажно-присоединительные размеры сигнализаторов уровня УЗС-207, -208, -209, -210 (И)
С чертежами, габаритными и монтажно-присоединительными размерами сигнализаторов уровня УЗС-207, -208, -209, -210 (И) можно ознакомиться в руководстве по эксплуатации, ссылка на скачивание rukovodstvo-UZS-107-108-207-208-209-210.
6. Комплектация при поставке сигнализаторов уровня УЗС-207, -208, -209, -210 (И)
В комплект поставки сигнализаторов уровня УЗС-207, -208, -209, -210 (И) входят:
— датчик акустический АД (исполнение согласно заказу, см. таблицу выше):
для моделей 209, 210 — 1 блок,
для моделей 207, 208 — 2 блока;
— вторичный преобразователь ВП — 1 блок;
— паспорт — 1 экз.
Внимание! Комплект запасных и монтажных частей (ЗИП и КМЧ) не поставляется.
7. Код — форма записи обозначения при заказе сигнализаторов уровня УЗС-207, -207И, -208, -208И, -209, -209И, -210, -210И
Выбор конкретной модификации сигнализатора уровня УЗС-207, -207И, -208, -208И, -209, -209И, -210, -210И следует осуществлять, исходя из вышеприведенных таблиц технических характеристик, при участии специалистов, по следующей форме:
Примеры записи при заказе и расшифровка кодировки:
Пример 1 (с одним двухточечным акустическим датчиком).
УЗС-209И-ОМ-АД-203И-1000-Н-250-О
| Ультразвуковой сигнализатор уровня | УЗС-209 | -И | ОМ | -АД-203И | -1000 | -Н | -250 | -О |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 6 |
Пример 2 (с двумя одноточечными акустическими датчиками).
УЗС-208И—ОМ-АД-104И—1000—Н
-АД-104И-250-Н
| Ультразвуковой сигнализатор уровня | УЗС-208 | -И | -ОМ | -АД-104И | -ОМ | -1000 | -Н |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| -АД-104И | -ОМ | -250 | -Н | ||||
| 4 | 5 | 8 | 7 |
где:
1 — модель сигнализатора уровня;
2 — взрывозащищенное искробезопасное исполнение И (если нужно);
3 — климатическое исполнение (указывается только для морского исполнения ОМ);
4 — тип акустического датчика (определяется условиями эксплуатации, см. таблицу типов (исполнений) АД);
5 — расстояние от фланца (штуцера) до номинальной линии срабатывания первого или второго датчика, в мм;
6 — вид сигнализации Н или О для каждого датчика;
7 — расстояние от первой номинальной линии срабатывания до второй номинальной линии срабатывания, для одного датчика на две точки срабатывания, в мм.
8. Возможные ошибки при оформлении заказа на сигнализаторы уровня УЗС-207(И), -208(И), -209(И), -210(И)
При заказе ультразвуковых уровнемеров — сигнализаторов уровня УЗС-207(И), -208(И), -209(И), -210(И) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: цифровой преобразователь уровня, УЗ уровнемер, измеритель-регулятор уровня, датчик-реле уровня, регулятор-сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик уровня, детектор, указатель и т.п.
— неправильные обозначения модели и орфографические ошибки: ультра-звуковой сигнализатор УЗС207-И, УЗС208-И, УЗС209, УЗС210, УЗС27, УЗС28, УСЗ-207, УСЗ-208, Y3C (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level transmitters, acoustic level sensors, ultrasonic level switches UZS, signalizatory urovnya uzs-207 -208 -209 -210, EPC-207, -207B, EPC-208, -208B, (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на акустические датчики уровня УЗС207, УЗС208, УЗС209, УЗС210, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
9. Разрешительная и техническая документация для сигнализаторов уровня УЗС-207…-210(И)
Руководство по эксплуатации сигнализаторов уровня УЗС-207…-210(И), ссылка для скачивания rukovodstvo-UZS-107-108-207-208-209-210.
По заявке потребителя также могут быть высланы сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, описание типа СИ и методика поверки и прочая разрешительная и техническая документация для УЗ уровнемеров — сигнализаторов уровня УЗС.
Подробное техническое описание и руководство по эксплуатации (можно скачать по ссылке rukovodstvo-UZS-107-108-207-208-209-210) содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты от воздействия воды и влаги IP и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
10. Общие определения, сведения и понятия об ультразвуковых сигнализаторах уровня
Акустические волны (звуковые волны) — это возмущения упругой материальной среды(газообразной, жидкой или твёрдой), распространяющиеся в пространстве. Акустическими возмущениями являются локальные отклонения плотности и давления в среде от равновесных значений, смещения частиц среды от положения равновесия. Эти изменения состояния среды, передающиеся от одних частиц вещества к другим, характеризуют звуковое поле. В акустических волнах осуществляется перенос энергии и количества движения без переноса самого вещества.
В газообразных и жидких средах, обладающих объёмной упругостью, могут распространяться только продольные акустические волны, в которых смещения частиц совпадают по направлению с распространением волны.
Принцип действия ультразвукового уровнемера основан на локации уровня звуковыми импульсами (акустическими волнами), проходящими через газовую среду и отражающимися от границы раздела «газ – измеряемая среда», по углу излучения между излучателем и приемником и времени прохождения звуковой волны определяется дистанция до границы раздела сред.
Современные ультразвуковые уровнемеры могут использоваться также в качестве регулятора-сигнализатора (датчика-реле) или дальномера. Позволяют определять средний уровень и перепад уровней в двух точках, наполнение и объем жидкости в резервуарах с известными объемными характеристиками.
Ультразвуковые сигнализаторы уровня (см. ниже УЗС, УСУ, АСУ, СУР и др.) — это приборы, предназначенные для дискретного контроля и регулирования одного или нескольких фиксированных положений уровня путем коммутирования внешних, обычно, электрических цепей, посредством замыкания или размыкания встроенных контактов при достижении на чувствительном элементе датчика-сигнализатора заданного значения (точки–уставки) уровня.
Подробнее об акустических регуляторах-сигнализаторах уровня (ультразвуковых датчиках-реле), их видах (УЗС, УСУ, АСУ, СУР и др.), принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить сигнализатор), комплектации, областях применения, о ценах (см. общий прайс-лист (базовая цена)), наличию на складе или сроках изготовления см. вышеприведенные описания моделей ультразвуковых сигнализаторов уровня и др.
