Микроволновый сигнализатор уровня РСУ-4 (датчик подпора) работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.
Начальное состояние РСУ-4 («замкнут» или «разомкнут») задаётся при помощи встроенного переключателя. При достижении продуктом места установки датчика его состояние меняется на противоположное.
В комплект поставки Микроволнового сигнализатора уровня РСУ-4 (датчика подпора) входят:
— генераторный модуль МГ-4;
— модуль сигнализации уровня МДС-4;
— паспорт;
— соединительный кабель;
— крепёжные элементы;
— а также износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).
1. Принцип действия Микроволнового сигнализатора уровня РСУ-4 (датчика подпора)

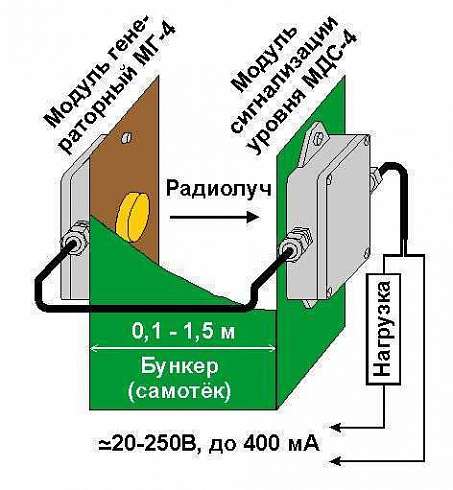

Принцип действия прибора основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в опредёленной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой «налипания», толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т. д.
2. Технические характеристики Микроволнового сигнализатора уровня РСУ-4 (датчика подпора)
| Ширина (диаметр) бункера (самотёка) | от 0,1 до 1,5 м |
| Диапазон рабочих напряжений | 20 — 250 В AC/DC |
| Тип выходного сигнала | замкнут/ разомкнут |
| Падение напряжения в состоянии «замкнут» | не более 3 В |
| Ток нагрузки в состоянии «замкнут» | до 400 мА |
| Ток нагрузки в состоянии «разомкнут» | не более 4 мА |
| Ток в цепи короткозамкнутой нагрузки | не более 5 мА |
| Задержка срабатывания | 3 сек. |
| Диапазон рабочих температур | от -40 до +40OC |
| Мощность излучаемого радиосигнала | не более 0,01 Вт |
| Исполнение модулей МГ-4 и МДС-4 | IP54 |
Возможные ошибки при оформлении заказа на Микроволновые датчики уровня РСУ-4
Ввиду относительного многообразия моделей и исполнений Микроволновых датчиков уровня РСУ-4 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные обозначения модели, другие модели: рсу4, РСУ4, рсу-4, RSU-4 и т.д.
— неправильное или некорректное название прибора, отличающиеся от заводского: датчик-реле уровня, датчик уровня, уровнеметр, локатор уровня, определитель уровня и т.д.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Microwave level sensors RSU-4 и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Микроволновые датчики уровня РСУ-4 не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название своими словами, модель РСУ-4, конструктивное исполнение вертикальное, область применения и вид измеряемой среды — в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
