Двухканальные микроволновые датчики уровня РСУ-2 и РСУ-2А применяются для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.). Данные приборы предназначены для использования на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д. При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.
РСУ-2 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-2А – от постоянного напряжения 21-27 В.
1. Принцип действия Двухканальные микроволновых датчиков уровня РСУ-2 и РСУ-2А

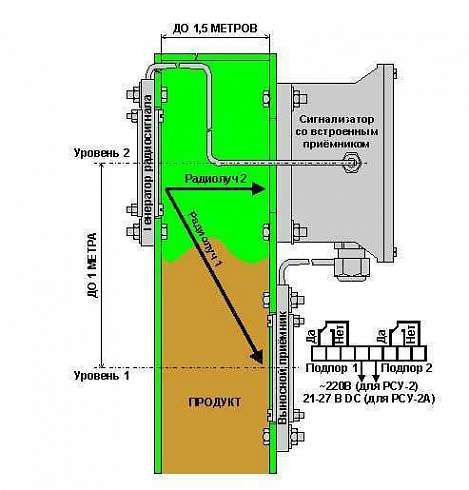

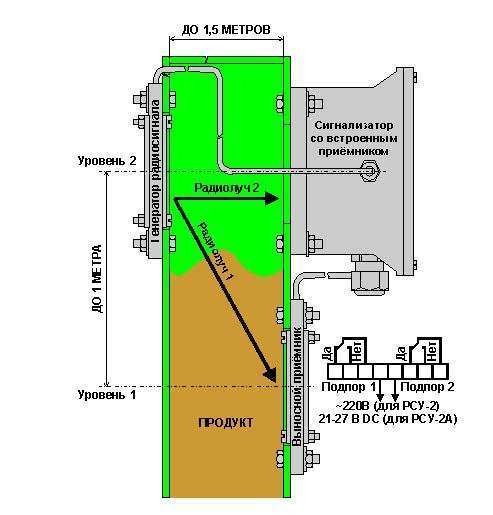

Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает «на подпор». Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, «залегание» продукта на сходах и т. д.
Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.
2. Технические характеристики Двухканальных микроволновых датчиков уровня РСУ-2 и РСУ-2А
| Технические характеристики | ||
| Ширина (диаметр) бункера | до 1,5 м | |
| Количество каналов контроля уровня | 2 | |
| Расстояние между уровнями | до 1 м | |
| Рабочая частота | от 9,8 до 10,2 ГГц | |
| Потребляемая мощность, не более | 2 Вт | |
| Выходной сигнал каждого канала | перекидной контакт реле | |
| Нагрузка каждого канала | до 250 В, до 2 А | |
| Задержка на переключение реле для каждого канала | регулируемая от 1 до 20 с | |
| Тип задержки (переключаемый) | на включение/ на выключение/ симметричная | |
| Излучаемая мощность, не более | 0,01 Вт | |
| Температурный диапазон | от -40 до +40OС | |
| Исполнение по ГОСТ 14254-96 | выносных модулей | IP65 |
| сигнализатора | IP54 | |
| Габариты | выносных модулей | 111х91х25 мм |
| сигнализатора | 121х163х90 мм | |
| Масса комплекта, не более | 1,2 кг | |
Возможные ошибки при оформлении заказа на Двухканальные микроволновые датчики уровня РСУ-2 и РСУ-2А
Ввиду относительного многообразия моделей и исполнений Двухканальных микроволновых датчиков уровня РСУ-2 и РСУ-2А рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные обозначения модели, другие модели: рсу2, РСУ2, рсу-2, RSU-2, рсу-2а, РСУ2А, рсу-2а, RSU-2A и т.д.
— неправильное или некорректное название прибора, отличающиеся от заводского: датчик-реле уровня, датчик уровня, уровнеметр, локатор уровня, определитель уровня и т.д.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Microwave level sensors RSU-2 and RSU-2A и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Двухканальные микроволновые датчики уровня РСУ-2 и РСУ-2А не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название своими словами, модель РСУ-2 и РСУ-2А, конструктивное исполнение вертикальное, область применения и вид измеряемой среды — в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
