Сигнализатор уровня акустический АСУ-4 предназначен для контроля и сигнализации, основанного на анализе параметров ультразвуковых акустических импульсов, возбуждаемых в стенке контролируемой трубы (или емкости), и определении по изменению этих параметров наличия или отсутствия жидкости внутри этой трубы (или емкости) на контролируемом уровне (до четырех точек контроля).
Функциональные возможности сигнализатора уровня АСУ-4
— Световая сигнализация уровней по каждому из четырех каналов;
— Световая сигнализация об отказах, связанных с нарушениями в электрических цепях и акустическом тракте первичных преобразователей или в линии связи между блоками БЭ-67 и БУП-4;
— Срабатывание контактных пар электромеханических реле сигнализации уровней каждого из четырех каналов, а также одного реле «ОТКАЗ», которое срабатывает при обнаружении отказа в любом из четырех каналов;
— Запись, сохранение в энергонезависимой памяти и чтение на жидкокристаллическом индикаторе данных о переключениях состояний каналов по конвейерной схеме: записываются до 99 последних событий с фиксацией времени каждого события;
— Передача текущих данных о состоянии каждого канала на вход ПЭВМ по интерфейсу RS-485.
Сигнализатор уровня ультразвуковой АСУ-4 имеет:
— параметры применимости:
материал сосуда – металл (кроме свинца);
толщина стенки сосуда – от 4 до 10 мм;
радиус кривизны емкости в месте установки преобразователей – не менее 250 мм;
диаметр трубы (при продольной установке) – не менее 80 мм;
температуру контактной поверхности – от -40 до +150°С;
параметры контролируемой жидкости — плотностью не менее 800 кг/м3, не налипающая и не загустевающая в процессе эксплуатации;
— световую сигнализацию по каждому уровню непосредственно на месте контроля и в помещениях КИПиА;
— повторяемость срабатывания по каждому каналу — не более ±10 мм при нормальных условиях по ГОСТ 23222;
— выходной сигнал — «сухие» контакты реле (~250 В, 0,5 А) по каждому из 4 каналов;
— контроль в каждом из каналов неисправности (обрыв или замыкание линии связи, наличие акустического контакта, работоспособности блоков);
— сигнализацию неисправности через отдельное реле «ОТКАЗ», в том числе на внешнюю звуковую сигнализацию;
— передачу информации о состоянии каждого канала на ПЭВМ по интерфейсу RS-485;
— ЖК-индикатор для чтения журнала (до 99 последних событий с фиксацией времени);
— вид взрывозащиты «искробезопасная электрическая цепь», маркировку взрывозащиты [Exib]IIB;
Прибор соответствует требованиям ПБ 09-540-03 (ПАЗ).
Пример записи обозначения сигнализатора при заказе: Сигнализатор уровня АСУ-4 5Д1.430.016 ТУ
Сигнализатор уровня АСУ-4 предназначен для контроля и сигнализации наличия или отсутствия жидкости внутри емкостей или труб на уровнях установки его первичных преобразователей, или момента перехода жидкости через контролируемые уровни, обеспечивает до четырех точек контроля, при этом контроль производится без контакта с жидкостью, а преобразователи сигнализатора устанавливаются на наружных поверхностях контролируемых емкостей без нарушения целостности их стенок.
Сигнализатор АСУ-4 соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03, и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).
Сигнализатор имеет уровень взрывозащиты «взрывобезопасный», соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10. Вид взрывозащиты сигнализатора — «искробезопасная электрическая цепь i» по ГОСТ Р 51330.10.
Сигнализатор АСУ 4 коммутирует электрические цепи при достижении (превышении или снижении) заданных уровней жидкостей в контролируемых емкостях и может быть использован для автоматической блокировки, пуска и останова электродвигателей насосов.
Сигнализатор обеспечивает контроль уровня одновременно в четырех точках. Принцип действия сигнализатора основан на контроле величины амплитуды ультразвуковых волн, возбуждаемых и принимаемых пьезоэлектрическими преобразователями в стенке емкости на контролируемом уровне при наличии или отсутствии на этом уровне жидкости внутри емкости.
Конструктивные и измерительные особенности сигнализатора АСУ-4

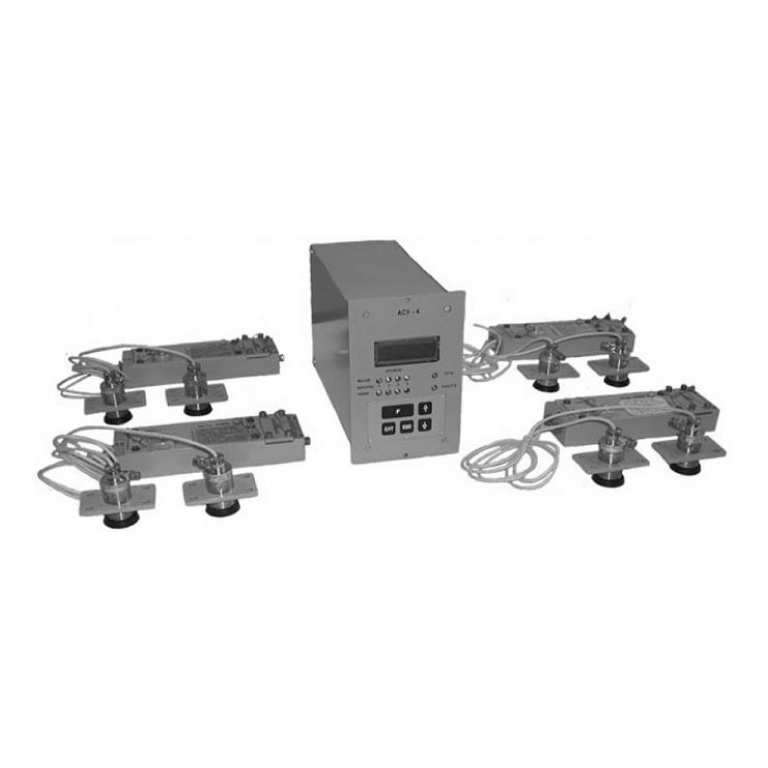

Датчик уровня АСУ-4 состоит из электронного блока БЭ-67, устанавливаемого в помещении, и четырех блоков БУП-4, устанавливаемых на местах контроля уровня. Каждый из блоков БУП-4 в свою очередь состоит из блока управления БУП-4 и двух акустических преобразователей ПА-2, которые соединены с блоком управления БУП-4 экранированными кабелями длиной по 1 м (по заказу длина кабелей может быть увеличена до 2,5 м).
Каждая пара преобразователей ПА-2, соединенных со своим блоком БУП-4, устанавливается на наружной стенке емкости на контролируемом уровне при помощи арматуры, входящей в комплект поставки сигнализатора. Способ крепления: клеевое соединение или бандаж.
Блоки управления БУП-4 устанавливаются на отдельных кронштейнах на расстоянии от преобразователей ПА-2, ограниченном длиной соединительных кабелей (до 1 м). Конструкция кронштейнов может быть любой, при этом в них должны быть предусмотрены отверстия для закрепления блока управления БУП-4, выполненные в соответствии с габаритным чертежом блока.
Блок БЭ-67 соединяется с блоками БУП-4 при помощи линий связи длиной до 500 м по двухпроводной схеме, для чего может быть использован двухжильный кабель или любые две жилы многожильного кабеля. Требования к параметрам кабеля приведены ниже.
В сигнализаторе предусмотрена возможность параллельного подключения к одному двухжильному кабелю (или к двум жилам многожильного кабеля) двух блоков БУП-4, установленных, например, на одной емкости или на рядом стоящих емкостях.
Электронный блок БЭ-67 имеет вид взрывозащиты «искробезопасная электрическая цепь i» с искробезопасными электрическими цепями уровня «ib», которые предназначены для подключения к ним блоков БУП-4, имеет маркировку взрывозащиты [Exib]IIB, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10 и должен устанавливаться вне взрывоопасных зон помещений.
Блок управления БУП-4 имеет вид взрывозащиты «искробезопасная электрическая цепь i» уровня «ib», маркировку взрывозащиты 1ExibIIBТ6 -40 °C ≤ t ≤ 70 °C, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может устанавливаться во взрывоопасных зонах помещений и наружных установок.
Технические характеристики сигнализатора уровня АСУ-4
| Наименование характеристики | Значение показателя |
| Контролируемая среда | жидкость внутри трубы или емкости с плотностью не менее 800 кг/м3, не налипающая на стенки сосуда и не высоковязкая |
| Материал стенки контролируемого объекта (трубы или емкости) | металл (кроме свинца) с толщиной стенки от 4 до 10 мм |
| Требования к месту установки акустических датчиков ПА-2 | — при горизонтальной установке на емкостях поверхность в месте контроля — плоская, цилиндрическая или сферическая с радиусом кривизны не менее 250 мм; — при установке преобразователей вдоль оси трубы ее диаметр должен быть не менее 80 мм; — отсутствие сварных швов в месте контроля уровня. |
| Количество контролируемых уровней | от 1 до 4 (каждый уровень контролируется независимо) |
| Выходные сигналы | — переключающие контакты реле по каждому каналу; — световая сигнализация на месте контроля уровня и на электронном блоке, устанавливаемом на щите. |
| Коммутационная способность выходных реле УРОВЕНЬ и ОТКАЗ | — вид нагрузки — активная или индуктивная; — напряжение постоянного или переменного тока — не более 240 В; — ток нагрузки — не более 1 А. |
| Погрешность срабатывания от заданного значения уровня | не превышает ± 10 мм (при нормальных условиях по ГОСТ 23222) |
| Длина линии связи между блоком БЭ-67 и блоком БУП-4 | до 500 м (с максимально допускаемыми параметрами кабеля С0 < 0,05 мкФ, L0 < 1,0 мГн, R0 < 50 Ом) |
| Напряжение в линии связи между блоком БЭ-67 и блоком БУП-4 | не более 20 В, ток короткого замыкания — не более 100 мА |
| Питание | от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц |
| Потребляемая электрическая мощность | не более 25 В•А |
| Условия эксплуатации электронного блока БЭ-67 | — температура окружающего воздуха от 10 до 40 °С; — атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.); — относительная влажность воздуха до 95%. |
| Диапазон температур в месте установки блока БУП-4 | -40…+70 °С |
| Температура поверхности емкости в месте установки преобразователей ПА-2 | -40…+150 °С |
| Степень защиты от проникновения твердых предметов | — блока БЭ-67 — IР20; — блока БУП-4 — IP54. |
| Габаритные размеры | — электронного блока БЭ-67 — 190×122×300 мм; — блока управления БУП-4 — 200×60×42 мм; — преобразователя ПА-2 — 70×42×60 мм. |
| Масса | — электронного блока БЭ-67 — не более 5 кг; — блока БУП-4 — не более 3 кг. |
Возможные ошибки при оформлении заказа на датчики АСУ-4
Рекомендуем быть внимательными при оформлении заказа на cигнализаторы уровня вибрационные и учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора, орфографические ошибки, неправильные обозначения модели: АСУ4, АС-4, АSУ-4, сигнализаторы уровня виброционные, уровнимер и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: ASY-4, ASU-4, ASy4, ASY4, ACE-4 (в En-раскладке), CY-4 и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и сферу применения cигнализатора уровня в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
