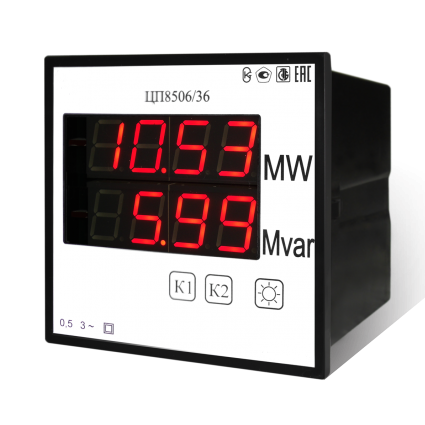

ЦП8506 ваттметры, варметры, ваттварметры
ЦП8506 ваттметры, варметры, ваттварметры цифровые щитовые
Устройства ЦП8506 предназначены для измерения активной или (или) реактивной мощности трехфазных трехпроводных сетей переменного тока, в зависимости от модификации.
Устройства имеют 40 модификаций: ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности, отображения её на цифровом табло устройства (далее - цифровом табло) и преобразования в выходной аналоговый сигнал.
Модификации ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности, отображения её на цифровом табло и преобразования в выходной аналоговый сигнал.
Модификации ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощностей, отображения их на цифровых табло и преобразования в гальванически развязанные выходные аналоговые сигналы.
Модификации ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40 имеют встроенный интерфейс RS-485 для передачи информации в цифровом коде в автоматизированную систему с протоколами обмена данными MODBUS(RTU).
В трехфазную сеть для измерения мощностей устройства могут включаться непосредственно или после измерительных трансформаторов тока и напряжения, поэтому отображение активной и реактивной мощности на цифровых табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения.
Каждое цифровое табло имеет четыре значащих разряда для отображения мощностей и знак "-" при необходимости, цвет свечения табло - зеленый, красный или желтый указывается при заказе, а для единиц измерения используются десятичные приставки системы СИ (k - кило-кратность 103, М - мега-кратность 106, G - гига-кратность 109). Мощности на цифровых табло отображаются в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации.
В устройствах ЦП8506 имеется возможность кнопками на передней панели без вскрытия прибора непосредственно на объекте эксплуатации изменять значение шкалы N (см. таблицу ниже, значение N может быть любым в пределах от 1 до 8330, разделительная точка может устанавливаться после любой цифры).
Технические характеристики измерительного устройства ЦП8506
| Тип и модификация | Вид измеряемой мощности; источник питания | Диапазон измерений входного сигнала | Диапазон | Наличие интерфейса RS-485 | ||||
| Ток, А | Напряжение, В | Коэффициент мощности | Мощность, Вт; Вар | показаний цифрового индикатора | изменений выходного аналогового сигнала, мА *** | |||
| ЦП8506/1 | Активная; ~ 220 (100) В, 50 Гц или (105 — 300) В, ~ (80 — 260) В, 50 Гц или (40 — 70) В | 0 — 1 | 0 — 100(120*) | от -1 до +1 | от -173,2 до +173,2 | от -N до +N** | от -5 до +5; 0 — 2,5 — 5; 4 — 12 — 20 | — |
| ЦП8506/2 | + | |||||||
| ЦП8506/3 | 0 — 5 | от — 866 до + 866 | — | |||||
| ЦП8506/4 | + | |||||||
| ЦП8506/5 | 0 — 1 | 0 — 1 | 0 — 173,2 | 0 — N** | 0 — 5; 4 — 20 | — | ||
| ЦП8506/6 | + | |||||||
| ЦП8506/7 | 0 — 5 | 0 — 866 | — | |||||
| ЦП8506/8 | + | |||||||
| ЦП8506/9 | Реактивная; ~ 220 (100) В, 50 Гц или (105 — 300) В, ~ (80 — 260) В, 50 Гц или (40 — 70) В | 0 — 1 | от -1 до +1 | от -173,2 до +173,2 | от -N до +N** | от -5 до +5; 0 — 2,5 — 5; 4 — 12 — 20 | — | |
| ЦП8506/10 | + | |||||||
| ЦП8506/11 | 0 — 5 | от -866 до +866 | — | |||||
| ЦП8506/12 | + | |||||||
| ЦП8506/13 | 0 — 1 | 0 — 1 | 0 — 173,2 | 0 — N** | 0 — 5; 4 — 20 | — | ||
| ЦП8506/14 | + | |||||||
| ЦП8506/15 | 0 — 5 | 0 — 866 | — | |||||
| ЦП8506/16 | + | |||||||
| ЦП8506/17 | Активная; от измерительной цепи | 0 — 1 | 80 — 100(120*) | от -1 до +1 | от -173,2 до +173,2 | от -N до +N** | от -5 до +5; 0 — 2,5 — 5; 4 — 12 — 20 | — |
| ЦП8506/18 | + | |||||||
| ЦП8506/19 | 0 — 5 | от -866 до +866 | — | |||||
| ЦП8506/20 | + | |||||||
| ЦП8506/21 | 0 — 1 | 0 — 1 | 0 — 173,2 | 0 — N** | 0 — 5; 4 — 20 | — | ||
| ЦП8506/22 | + | |||||||
| ЦП8506/23 | 0 — 5 | 0 — 866 | — | |||||
| ЦП8506/24 | + | |||||||
| ЦП8506/25 | Реактивная; от измерительной цепи | 0 — 1 | от -1 до +1 | от -173,2 до +173,2 | от -N до +N** | от -5 до +5; 0 — 2,5 — 5; 4 — 12 — 20 | — | |
| ЦП8506/26 | + | |||||||
| ЦП8506/27 | 0 — 5 | от — 866 до + 866 | — | |||||
| ЦП8506/28 | + | |||||||
| ЦП8506/29 | 0 — 1 | 0 — 1 | 0 — 173,2 | 0 — N** | 0 — 5; 4 — 20 | — | ||
| ЦП8506/30 | + | |||||||
| ЦП8506/31 | 0 — 1 | 0 — 866 | — | |||||
| ЦП8506/32 | + | |||||||
| ЦП8506/33 | активная и реактивная; (105 — 300) В, ~ (80 — 260) В, 50 Гц **** или (40 — 70) В | 0 — 5 | 0 — 100(120*) | от -1 до +1 | от -173,2 до +173,2 | от -N до +N** | от -5 до +5; 0 — 2,5 — 5; 4 — 12 — 20 | — |
| ЦП8506/34 | + | |||||||
| ЦП8506/35 | 0 — 1 | от -866 до +866 | — | |||||
| ЦП8506/36 | + | |||||||
| ЦП8506/37 | 0 — 5 | 0 — 1 | 0 — 173,2 | 0 — N** | 0 — 5; 4 — 20 | — | ||
| ЦП8506/38 | + | |||||||
| ЦП8506/39 | 0 — 1 | 0 — 866 | — | |||||
| ЦП8506/40 | + | |||||||
Примечания:
* — значение напряжения 120, соответствует перегрузочному значению входного сигнала, при котором нормируется дополнительная погрешность устройств;
** — нормирующее значение показаний цифрового индикатора N, соответствующее активной (реактивной) мощности трехфазной сети до измерительных трансформаторов при номинальных значениях тока, напряжения, коэффициента мощности и симметричной трёхфазной системе токов и напряжений;
*** — каждая модификация устройств изготавливается на один из диапазонов изменений выходного аналогового сигнала, который указывается при заказе;
**** — при необходимости питание устройств может осуществляться от измерительной цепи с напряжением ~ 80 — 120 В (с клемм устройств внешними перемычками), при этом диапазон измерений напряжения входного сигнала сужается до 80 — 100 — 120 В.
| Характеристики | Значения |
| Основная приведённая погрешность, % | 0,5 |
| Время установления выходного аналогового сигнала, с | 0,5 |
| Потребляемая мощность, В·А, не более: | |
| — для каждой последовательной цепи | 0,5 |
| — для каждой параллельной цепи ЦП8506/1 — ЦП8506/16, ЦП8506/33 — ЦП8506/40 | 0,25 |
| — для каждой параллельной цепи А и С ЦП8506/17 — ЦП8506/32 | 5 |
| От источника питания | 5 |
| Температура окружающего воздуха, при относительной влажности 95 %, °C | от -40 до +50 |
| Габаритные размеры, мм, не более | 120×120×130 |
| Размеры окна для установки в панели, мм | 110×110 |
| По заказу поставка приборов с характеристиками: | |
| Габаритные размеры, мм, не более | 96×96×130 |
| Размеры окна для установки в панели, мм | 91×91 |
| Масса (фактическая), кг, не более | 0,65 |
Примеры записи при заказе:
ЦП8506/1; Ктн = 110000/100; Ктт = 1000/1; N = 190,5 МВт; от — 5 до + 5 мА; ~ 220 (100) В; ТУ РБ 300080696.006 — 2003; 5 шт.
ЦП8506/12; Ктн = 10000/100; Ктт = 600/5; N = 10,39 Мвар; 4 — 12 — 20 мА; ~ 220 (100) В; ТУ РБ 300080696.006 — 2003; 10 шт.
ЦП8506/40; Ктн = 10000/100; Ктт = 600/5; N1 = 10,39 МВт; N2 = 10,39 Мвар; 4 — 20 мА; универсальное питание; ТУ РБ 300080696.006 — 2003; 10 шт.
Модификации и назначение:
1. Измерение активной мощности:
- Модели ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности, отображения ее на цифровом табло и преобразования в выходной аналоговый сигнал.
2. Измерение реактивной мощности:
- Модели ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности, отображения ее на цифровом табло и преобразования в выходной аналоговый сигнал.
3. Измерение активной и реактивной мощностей:
- Модели ЦП8506/33 - ЦП8506/40 предназначены для измерения обеих мощностей, отображения их на цифровых табло и преобразования в гальванически развязанные выходные аналоговые сигналы.
4. Интерфейс RS-485:
- Некоторые модели (например, ЦП8506/2, ЦП8506/4, ЦП8506/6 и др.) оборудованы встроенным интерфейсом RS-485 для передачи информации в цифровом виде в автоматизированные системы с поддержкой протоколов обмена данными MODBUS(RTU).
Особенности включения и измерения:
- Устройства могут включаться в трехфазную сеть как непосредственно, так и через измерительные трансформаторы тока и напряжения. Отображение активных и реактивных мощностей на цифровых табло происходит с учетом коэффициентов трансформации внешних трансформаторов.
Дисплей и единицы измерения:
- Каждое цифровое табло имеет четыре значащих разряда для отображения мощностей и знак "-". Цвет свечения табло (зеленый, красный или желтый) выбирается при заказе. Единицы измерения представлены в системе СИ с использованием приставок k (кило), M (мега) и G (гига).
Гальваническая развязка:
- В устройствах ЦП8506 реализована гальваническая развязка входных и выходных цепей, цепей питания и остальных цепей, а также выходных цепей между собой. Это обеспечивает безопасность и надежность работы прибора.
Дополнительные возможности:
- Пользователи могут изменять значение шкалы N прямо на месте эксплуатации с помощью кнопок на передней панели прибора. Значение N может варьироваться от 1 до 8330, а разделительная точка может устанавливаться после любой цифры.
Преимущества использования:
- Широкий выбор модификаций: Разнообразие моделей позволяет подобрать оптимальный вариант для конкретных задач измерения активной и/или реактивной мощности.
- Гибкость настройки: Возможность изменения шкалы N и выбора цвета свечения табло позволяет адаптировать прибор под индивидуальные предпочтения и условия эксплуатации.
- Передача данных: Модели с интерфейсом RS-485 упрощают интеграцию устройств в автоматизированные системы управления и контроля энергопотребления.
- Безопасность и надежность: Гальваническая развязка обеспечивает защиту от помех и гарантирует безопасную эксплуатацию устройства.
Устройства ЦП8506 являются надежными и эффективными средствами для измерения и контроля мощностей в трехфазных сетях переменного тока, предлагая разнообразные опции для удовлетворения потребностей различных приложений.
