ЦЛ 9260 Преобразователи измерительные.

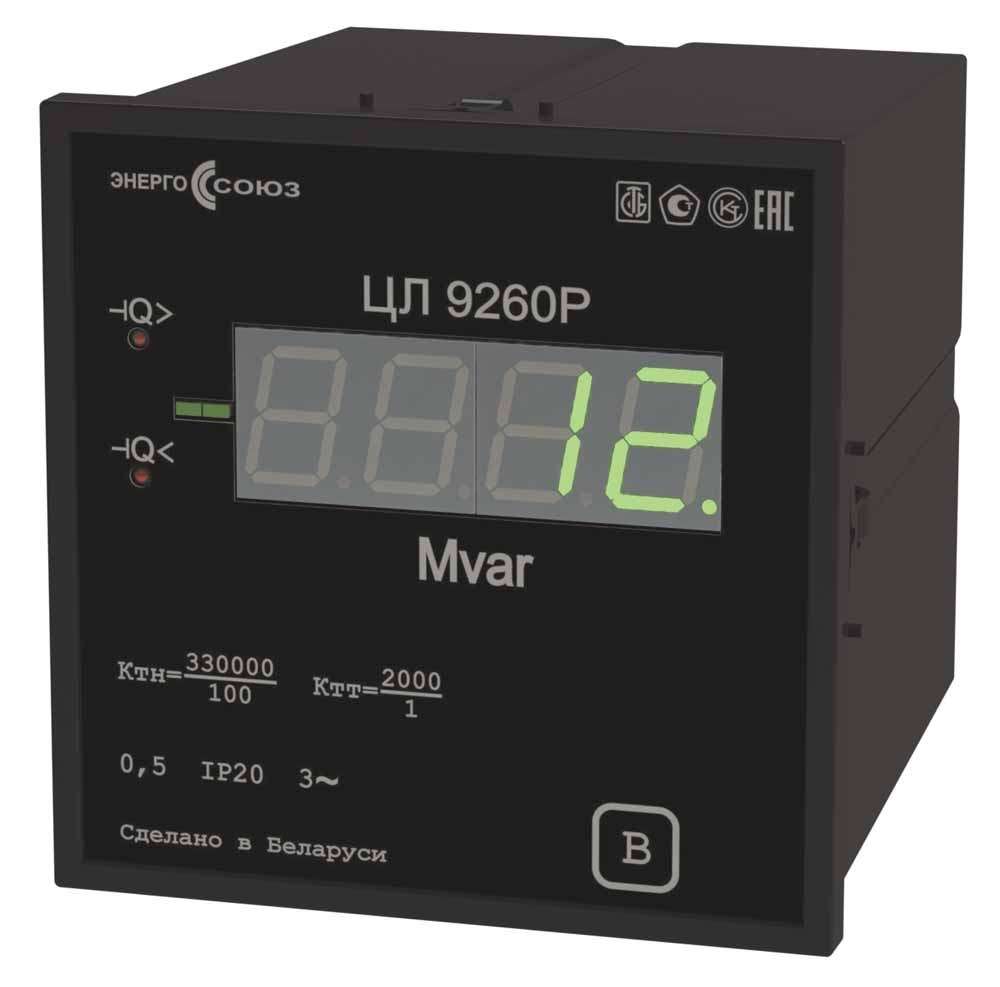

ЦЛ 9260 Преобразователи измерительные цифровые реактивной мощности трехфазного тока

Преобразователи ЦЛ 9260 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, а также для передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.

Измерительные преобразователи ЦЛ 9260 предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи ЦЛ 9260 обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей. Это позволяет предотвратить возможные короткие замыкания и уменьшить возможность возникновения электрических разрядов, что важно для безопасной работы и надежной работы измерительных преобразователей.

Параметры преобразуемого входного сигнала
Ток IA = IC, А		Напряжение UAB, UBC, UCA, В		sin φ		Частота, Гц
Диапазон преобр.	Номин. значение, Iн	Диапазон преобр.	Номин. значение, Uлн	Диапазон изменения	Номин. значение
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0	0.5 1.0 2.5 5.0	0 – 120 0 – 264 0 – 456	100 220 380	плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0)	плюс 1 и минус 1	45 – 55
		80 – 120	100

Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.

Диапазон изменения выходного аналогового сигнала, мА	Диапазон сопротивления нагрузки, кОм	Диапазон изменения коэффициента мощности sin φ
±5.0	0 — 3.0	плюс 1-0-минус 1-0-плюс 1
0 — 2.5 — 5.0	0 — 3.0
4.0 — 12.0 — 20.0	0 — 0.5
0 — 5.0	0 — 3.0	плюс 1-0
4.0 — 20.0	0 — 0.5



Цвет индикаторов (без указания в заказе — зелёный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %	±0.5
Допускаемый ток, коммутируемый каждым реле, А	0.3
Допускаемое напряжение, коммутируемое каждым реле, В	250
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
— от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
— измерительной цепи, не более, В·А	6.0
— источника питания, не более, В·А	6.0
Габаритные размеры:
— для ЦЛ 9260Р, мм	120х120х138
— для ЦЛ 9260Е, мм	98x98x138
Масса не более, кг	1.0
Диапазон рабочих температур, °C	от -40 до +50

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.

При заказе приборов ЦЛ 9260, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

Пример записи при заказе измерительных преобразователей ЦЛ 9260Р, с диапазоном преобразования входного тока 0 – 5.0 А, с диапазоном преобразования входного напряжения 0 – 120 В, с выходом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, предназначенного для включения через измерительный трансформатор тока с коэффициентом трансформации 300/5 А и измерительный трансформатор напряжения с коэффициентом трансформации 10000/100 В:

ЦЛ 9260Р 411022; 300/5 А; 10000/100 В — 10 шт.

Измерительные преобразователи ЦЛ 9260 находят широкое применение в различных областях, связанных с обработкой сигналов и измерением физических величин. Рассмотрим основные направления их использования:

1. Контроль качества и обработки сигналов
   - Измерение и коррекция сигналов:
     - Преобразование аналогового сигнала в цифровую форму для дальнейшей обработки и анализа.
   - Фильтрация и шумоподавление:
     - Улучшение качества сигнала путем удаления нежелательных шумов и помех.
   - Цифровая обработка:
     - Работа с цифровыми данными после преобразования, включая статистику, корреляционные расчеты и прогнозирование.

2. Телекоммуниканика и радиосвязь
   - Передача и приём сигналов:
     - Модуляция и демодуляция сигналов для передачи по радио и телекоммуникационным каналам.
   - Обработка видео и аудио сигналов:
     - Компрессия и декомпрессия данных для передачи мультимедийных потоков через интернет и мобильные сети.

3. Автоматизация и управление производственными процессами
   - Контроль производственного процесса:
     - Мониторинг и управление состоянием оборудования и процессов на производственных площадках.
   - Оптимизация производства:
     - Использование датчиков и исполнительных устройств для повышения эффективности и точности производственных операций.

4. Научные исследования и разработки
   - Экспериментальная работа:
     - Измерение и анализ физических величин в лабораторных условиях.
   - Моделирование и симуляция:
     - Создание математических моделей и имитация реальных процессов для изучения поведения систем.

5. Диагностика и техническое обслуживание
   - Диагностика неисправностей:
     - Идентификация проблем в оборудовании и системах на основании собранных данных.
   - Прогнозирование отказов:
     - Анализ тенденций и предсказание возможных поломок для своевременного ремонта и замены оборудования.

6. Медицина и биомедицина
   - Мониторинг физиологических состояний:
     - Измерение температуры тела, пульса, давления крови и других биологических параметров.
   - Лечение и реабилитация:
     - Поддержка терапевтических процедур и контроль состояния пациентов.

7. Системы управления и мониторинга
   - Системы контроля и управления:
     - Обеспечение непрерывного мониторинга и коррекции параметров в системах управления, таких как транспортные средства, промышленные установки и оборудование.
   - Предсказательные системы:
     - Прогнозирование изменений в системе на основе исторических данных и текущих показателей.

Измерительные преобразователи ЦЛ 9260 играют ключевую роль в различных областях, предоставляя эффективные инструменты для улучшения качества сигналов, управления процессами и повышения точности измерений. Они помогают решать задачи в сфере телекоммуникации, автоматизации, научных исследований и технического обслуживания, обеспечивая точность и надежность работы систем.
