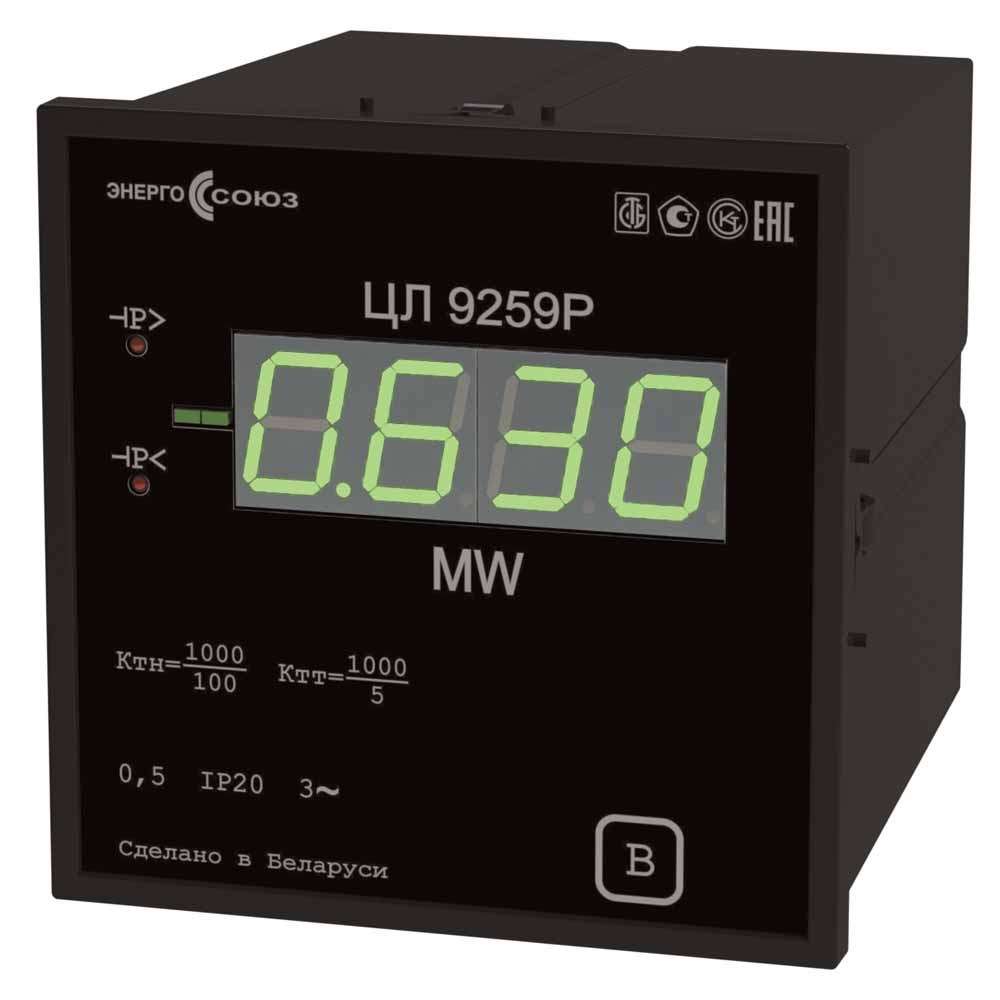

ЦЛ 9259 Преобразователи измерительные цифровые активной мощности трехфазного тока
Преобразователи ЦЛ 9259 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, а также для передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.
Измерительные преобразователи ЦЛ 9259 предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи ЦЛ 9259 обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей. Это позволяет предотвратить возможные короткие замыкания и уменьшить возможность возникновения электрических разрядов, что важно для безопасной работы и надежной работы измерительных преобразователей.
| Параметры преобразуемого входного сигнала | ||||||
| Ток IA = IC, А | Напряжение UAB, UBC, UCA, В | cos φ | Частота, Гц | |||
| Диапазон преобр. | Номин. значение, Iн | Диапазон преобр. | Номин. значение, Uлн | Диапазон изменения | Номин. значение | |
|
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 |
100 220 380 |
плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) |
плюс 1 и минус 1 |
45 – 55 |
| 80 – 120 | 100 | |||||
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон сопротивления нагрузки, кОм | Диапазон изменения коэффициента мощности cos φ |
| ±5 | 0 — 3.0 | плюс 1-0-минус 1-0-плюс 1 |
| 0 — 2.5 — 5 | 0 — 3.0 | |
| 4 — 12 — 20 | 0 — 0.5 | |
| 0 — 5 | 0 — 3.0 | плюс 1-0 |
| 4 — 20 | 0 — 0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| — от измерительной цепи напряжением от 80 до 120 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 6.0 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦЛ 9259Р, мм | 120х120х138 |
| — для ЦЛ 9259Е, мм | 98x98x138 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -40 до +50 |

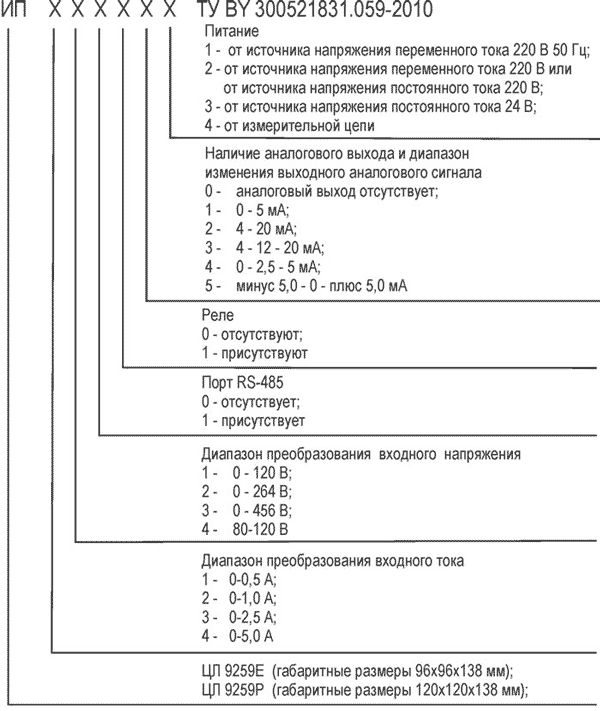

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦЛ 9259Р, с диапазоном преобразования входного тока 0 – 5 А, с диапазоном преобразования входного напряжения 0 – 264 В, с выходом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:
ЦЛ 9259Р 421022 — 10 шт.
Основные функции и преимущества таких преобразователей включают:
1. Преобразование входного сигнала:
- Входной сигнал (ток или напряжение) преобразуется в унифицированное представление на выходе в виде постоянного тока, что упрощает дальнейшие вычисления и обработку данных.
2. Передача данных через интерфейс RS-485:
- Результаты измерений передаются на устройства управления через стандартный интерфейс RS-485, что позволяет интегрировать преобразователь в систему мониторинга и управления.
3. Коммуникационная изоляция:
- Изоляция цепей питания и ввода-вывода помогает избежать коротких замыканий и защищает оборудование от повреждений.
4. Использование измерительных трансформаторов:
- Преобразователь может быть подключен через дополнительные измерительные трансформаторы для повышения точности измерений.
5. Контроль и управление внешними цепями:
- Включение и отключение внешних цепей осуществляется автоматически, основываясь на сигналах, поступающих от измерителя.
Применение таких преобразователей включает:
1. Автоматизация объектов электроэнергетики:
- Использование в системах мониторинга и управления оборудованием для точного контроля и регулирования процессов.
2. Измерение параметров электрической сети:
- Получение данных о текущем состоянии сети для анализа и корректировки параметров.
3. Мониторинг качества электроэнергии:
- Оценка и контроль качества подачи электроэнергии на объектах, что способствует поддержанию стандартов качества и безопасности.
4. Диагностика и профилактика неисправлений:
- Выявление аномалий в работе оборудования и принятие мер для предотвращения поломенов.
5. Системы управления производством:
- Введение автоматизации процессов измерения и управления производственными задачами.
6. Научные исследования и разработки:
- Применение в научных экспериментациях и моделировании процессов для повышения точности и достоверности полученных данных.
Эти преобразователи служат важными элементами в системах контроля и управления объектами энергетической инфраструктуры, обеспечивая точное наблюдение и управление ключевыми показателями, такими как напряжение, ток, мощность и другие параметры, необходимые для обеспечения качественного и безопасного функционирования систем.
Пример использования:
- Контроль качества электроснабжения:
- Измерители используются для мониторинга параметров электрической сети, таких как напряжение, ток, частота и другие показатели, которые влияют на надежность и безопасность подачи электричества.
- Автоматизация процессов:
- Интеграция измерительного оборудования в системы управления позволяет автоматизировать сборку и контроль параметров сети, что снижает риск ошибок и увеличивает производительность.
- Диагностика и предупреждение неисправностей:
- Измерительные преобразователи помогают обнаружить аномалии в работе оборудования и своевременно устранить проблемы, что уменьшает вероятность серьезных инцидентов.
- Системы мониторинга и управления:
- Обслуживание и контроль процессов в рамках систем управления могут включать мониторинг и контроль работы систем распределения и генерализации электроэнергии, что повышает эффективность и надежность работы оборудования.
