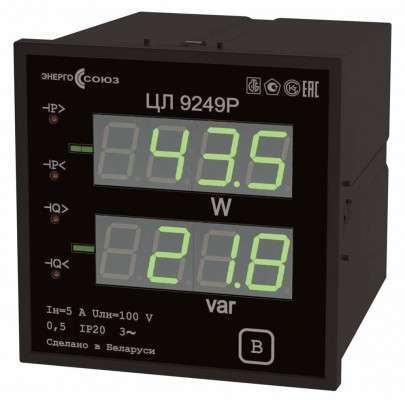

Преобразователи ЦЛ 9249 предназначены для линейного преобразования входного сигнала в два унифицированных выходных сигнала постоянного тока, отображения результатов измерения на отсчетных устройствах с учетом коэффициентов трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Измерительные преобразователи ЦЛ 9249 предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
У приборов, имеющих встроенные реле, аналоговые выходы отсутствуют. У приборов, имеющих аналоговые выходы, отсутствуют встроенные реле.
Измерительные преобразователи ЦЛ 9249 обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей, выходных цепей между собой. Это позволяет предотвратить возможные короткие замыкания и уменьшить возможность возникновения электрических разрядов, что важно для безопасной работы и надежной работы измерительных преобразователей.
| Параметры преобразуемого входного сигнала | ||||||
| Ток IA=IC, А | Напряжение UAB, UBC, UCA, В | cos φ (sin φ) | Частота, Гц | |||
| Диапазон преобр. | Номин. значение, Iн | Диапазон преобр. | Номин. значение, Uн | Диапазон изменения | Номин. значение | |
|
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 |
100 220 380 |
плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) |
плюс 1 | 45 – 55 |
| 80 – 120 | 100 | |||||
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон сопротивления нагрузки, кОм | Диапазон изменения коэффициента мощности cos φ (sin φ) |
| ±5 | 0 – 3.0 |
плюс 1–0–минус 1–0 –плюс 1 (0 –плюс 1–0–минус 1–0) |
| 0–2.5–5 | 0 – 3.0 | |
| 4–12–20 | 0 – 0.5 | |
| 0 – 5 | 0 – 3.0 |
плюс 1 – 0 (0 –плюс 1) |
| 4 – 20 | 0 – 0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| — от измерительной цепи напряжением от 80 до 120 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 6.0 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦЛ 9249Е, мм | 98x98x138 |
| — для ЦЛ 9249Р, мм | 120х120х138 |
| Масса не более, кг | 1.5 |
| Диапазон рабочих температур, °C | от -40 до +50 |

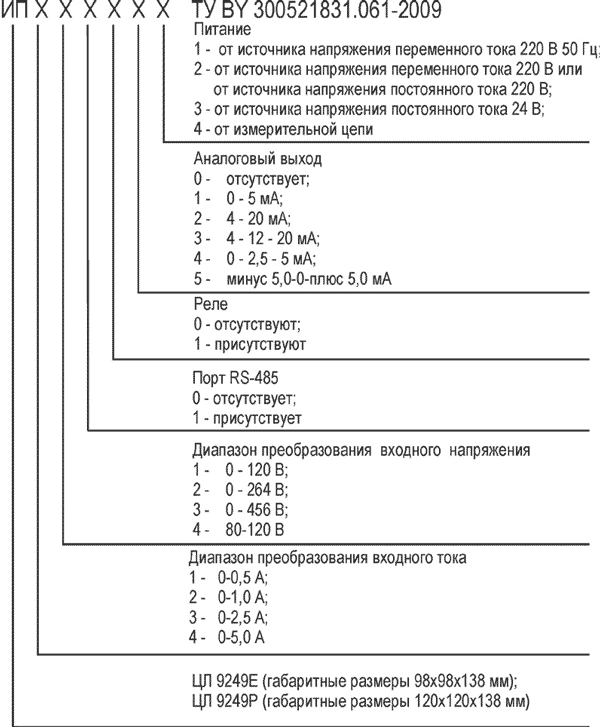

При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, шестиразрядный цифровой код, определяющий диапазон изменения входного тока, диапазон изменения входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициенты трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительного преобразователя ЦЛ 9249Р, с диапазоном преобразования входного тока 0 – 5 А, с диапазоном преобразования входного напряжения 0 – 264 В, с портом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения пе-ременного или постоянного тока с номинальным напряжением 220 В:
ЦЛ 9249Р 421022 — 10 шт.
