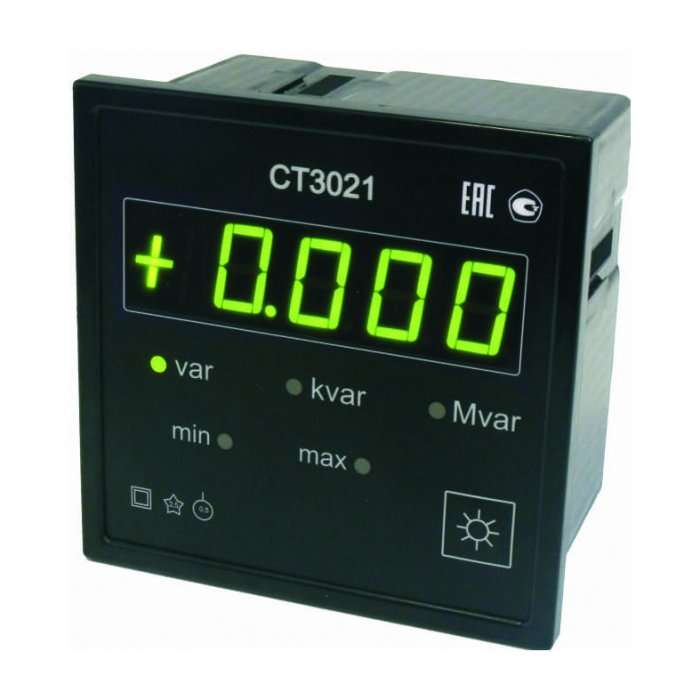

СТ3021 Варметры цифровые щитовые
СТ3021 Варметры цифровые щитовые
Варметры СТ3021 предназначены для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485.
Варметры СТ3021 выполнены на базе специализированного микроконтроллера.
Приборы СТ3021 выпускаются в двух исполнениях, обозначение которых и краткие характеристики приведены в таблице:
| Обозначение | Краткие характеристики |
| СТ3021-1 | Варметр с номинальным значением измеряемого тока 1А |
| СТ3021-5 | Варметр с номинальным значением измеряемого тока 5А |
Варметры СТ3021, выполненные по трехэлементной схеме, подключаются непосредственно к измерительному трансформатору напряжения (ИТН) и измерительному трансформатору тока (ИТТ), что позволяет измерять активную мощность.
Оснащенные интерфейсом, варметры СТ3021 позволяют установить следующие параметры:
1. Коэффициент трансформации ИТН (КН).
2. Коэффициент трансформации ИТТ (Кт).
3. Установки верхнего и нижнего допускаемых значений измеряемой реактивной мощности.
Варметры СТ3021 индицируют значение измеренной реактивной мощности, учитывая установленные КН и Кт, а также размерность измеряемого значения реактивной мощности (var, kvar или Мvar).
Кроме того, варметры СТ3021 указывают миганием цифровых индикаторов и свечением индикатора «min» или «max» о выходе измеряемой активной мощности за пределы установленных уставок. В таких случаях срабатывает соответствующее реле и замыкает свои контакты.
Технические характеристики:
| Наименование характеристик | Значение |
| Номинальное значение фазных напряжений (Uфн), В | 57,7 |
| Номинальное значение линейных напряжений (Uлн), В | 100 |
| Номинальное значение фазных токов (IФН), А | 1 или 5 (в зависимости от исполнения) |
| Номинальное значение реактивной мощности (QН), Вар | 173 или 865 |
| Диапазон изменения фазных и линейных напряжений | от 0,8 UH до 1,2 UH |
| Диапазон изменения фазных токов | от 0,01 IфH до 1,2 IфH |
| Нормальная частота входных напряжений и токов, Гц | от 48 до 52 |
| Номинальный коэффициент реактивной мощности, sin? | 1 |
|
Диапазон изменения коэффициента реактивной мощности:
— при четырехпроводной схеме включения, sin — при трехпроводной схеме включения, sin |
±(0,5 … 1 … 0,5) ±(0,6 … 1 … 0,6) |
| Диапазон установки КН | от 1 до 20000 |
| Диапазон установки КТ | от 1 до 6000 |
| Диапазон установки значений уставок допускаемых минимальных значений реактивной мощности | от ±0,011 QН вар до ±9996 Мвар |
| Диапазон установки значений уставок допускаемых максимальных значений реактивной мощности | от ±0,02 QН вар до ±9998 Мвар |
| Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности | ±0,5 |
| Погрешность срабатывания | определяется основной приведенной погрешностью измерений |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температу, % на каждые 10оC изменения температуры | ±0,25 |
|
Питание:
— сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение, |
от 90 до 260 от 120 до 30 |
| Габаритные размеры, мм, не более | 120х120х90 |
| Потребляемая мощность, не более В А | 5 |
|
Условия эксплуатации:
— температура окружающего воздуха, оC — относительная влажность, |
от минус 25 до 50 90 (при температуре 30 C |
| Габаритные размеры, не более м | 120 х 120 х 90 |
| Масса не более, кг | 0,5 |
| Средний срок службы, тел | 15 |
| Наработка на отказ, ч | 40000 |
Варметры СТ3021 представляют собой специализированные цифровые щитовые устройства, предназначенные для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока. Эти приборы активно используются на электростанциях и подстанциях для контроля и мониторинга реактивной мощности, которая играет важную роль в обеспечении стабильной работы энергосистемы.
Основные функции и особенности:
1. Измерение реактивной мощности:
- Варметры СТ3021 выполняют функцию измерения реактивной мощности в трехфазных цепях переменного тока. Это позволяет операторам получать точные данные о текущем уровне реактивной мощности, что критично для поддержания баланса и стабильности в энергосистеме.
2. Передача данных по интерфейсу RS485:
- Измеренные значения реактивной мощности передаются по интерфейсу RS485, что обеспечивает возможность интеграции приборов в автоматизированные системы управления и контроля энергопотребления.
3. Микроконтроллерная основа:
- Варметры СТ3021 построены на основе специализированных микроконтроллеров, что обеспечивает высокую точность измерений и надежность работы устройства.
4. Различные исполнения:
- Выпускаются в двух исполнениях, каждое из которых имеет свои уникальные характеристики и предназначено для определенных условий эксплуатации. Таблица с обозначением исполнений и их характеристиками поможет выбрать наиболее подходящий вариант для конкретной задачи.
Преимущества использования:
- Точный контроль реактивной мощности: Операторы получают актуальные данные о величине реактивной мощности, что необходимо для поддержания стабильности и безопасности работы энергетической системы.
- Быстрая передача данных: Передача данных по интерфейсу RS485 упрощает включение приборов в автоматизированные системы управления и контроля.
- Надежность и точность: Микроконтроллерная база обеспечивает высокую точность измерений и надежную работу устройства даже в сложных условиях эксплуатации.
- Выбор подходящего исполнения: Два варианта исполнения позволяют выбрать прибор, максимально соответствующий требованиям конкретного проекта или условий эксплуатации.
Варметры СТ3021 являются важным элементом инфраструктуры электростанций и подстанций, обеспечивая точные измерения реактивной мощности и своевременную передачу данных для оперативного реагирования на изменения в работе энергетической системы.
