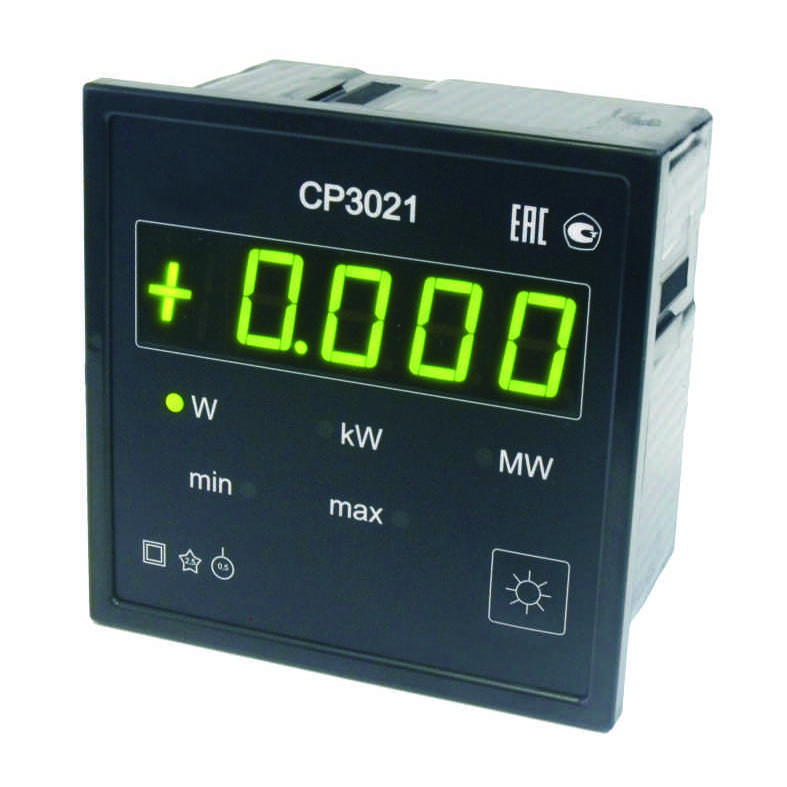

СР3021 Ваттметры цифровые щитовые
Ваттметры СР3021 предназначены для измерения активной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485. Ваттметры СР3021 выполнены на базе специализированного микроконтроллера.
Таблица исполнений ваттметров СР3021 и их кратких характеристик:
| Исполнение | Номинальное значение фазных напряжений UФН (В) | Номинальное значение фазных токов IФН (А) | Номинальное значение измеряемой активной мощности (Вт) | Диапазон изменения фазных напряжений | Диапазон изменения фазных токов | Диапазон изменения частоты (Гц) | Интерфейс |
|---|---|---|---|---|---|---|---|
| СР3021-1 | 57,7 | 1 | 173 | 0,8UН - 1,2UН | 0,01 IН - 1,2 IН | 48 - 52 | RS485 |
| СР3021-2 | 57,7 | 5 | 865 | 0,8UН - 1,2UН | 0,01 IН - 1,2 IН | 48 - 52 | RS485 |
Вам следует выбрать ваттметр СР3021 в соответствии с вашими потребностями и характеристиками трехфазных четырехпроводных или трехпроводных цепей переменного тока.
| Обозначение | Краткие характеристики |
| СР3021-1 | Ваттметр с номинальным значением измеряемого тока 1А |
| СР3021-5 | Ваттметр с номинальным значением измеряемого тока 5А |
Ваттметры СР3021 выполнены по трехэлементной схеме и подключаются непосредственно к измерительному трансформатору напряжения (ИТН) и измерительному трансформатору тока (ИТТ). Они используются для измерения активной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях. Ваттметры СР3021 передают измеренные значения по интерфейсу RS485.
Основные характеристики ваттметров СР3021:
- Номинальные значения фазных напряжений: UФН = 57,7 В (линейные напряжения UЛН = 100 В).
- Номинальные значения фазных токов: IФН = 1 А или IФН = 5 А (в зависимости от исполнения).
- Номинальные значения измеряемой активной мощности: 173 Вт (173 ВАр) или 865 Вт (865 ВАр).
- Диапазоны изменения фазных и линейных напряжений: от 0,8UН до 1,2UН.
- Диапазоны изменения фазных токов: от 0,01 IН до 1,2 IН.
- Диапазоны изменения частоты: от 48 до 52 Гц.
- Диапазоны изменения коэффициентов трансформации ИТН (КН) и ИТН (Кт): cosj = 0,5 (емк.) - 1,0 (инд.) для ваттметров СР3021; sinj = 0,5 (емк.) - 1,0 (инд.) для варметров СР3021.
- Диапазоны установки уставок допускаемого максимального значения измеряемой активной мощности: от 10 Вт до 9900 МВт.
- Интерфейс RS485 (гальванически развязан).
- Пределы допускаемой основной приведенной погрешности измерений ваттметров: +0,5% к номинальному значению измеряемой активной мощности.
Важные функции ваттметров СР3021:
- Возможность установки коэффициентов трансформации ИТН (КН) и ИТН (Кт).
- Возможность установки уставок верхнего и нижнего допускаемых значений измеряемой активной мощности.
- Индикация значения измеренной активной мощности с учетом установленных КН и Кт, размерность измеряемого значения активной мощности «W», «kW» или «MW».
- Индикация миганием цифровых индикаторов и свечением индикатора "min" или "max" выход измеряемой активной мощности за границы установленных уставок
- Срабатывание соответствующего реле и замыкание своих контактов при выходе и замыкает свои контакты
Технические характеристики:
| Наименование характеристик | Значение |
| Номинальное значение фазных напряжений (Uфн), В | 57,7 |
| Номинальное значение линейных напряжений (Uлн), В | 100 |
| Номинальное значение фазных токов (IФН), А | 1 или 5 (в зависимости от исполнения) |
| Номинальное значение активной мощности (РН), Вт | 173 или 865 |
| Диапазон изменения фазных и линейных напряжений | от 0,8 UH до 1,2 UH |
| Диапазон изменения фазных токов | от 0,01 IфH до 1,2 IфH |
| Нормальная частота входных напряжений и токов, Гц | от 48 до 52 |
| Номинальный коэффициент активной мощности, cos? | 1 |
| Диапазон изменения коэффициента мощности, cos? | ±(0 … 1 … 0) |
| Диапазон установки КН | от 1 до 20000 |
| Диапазон установки КТ | от 1 до 6000 |
| Диапазон установки значений уставок допускаемых минимальных значений активной мощности | от ±0,011 РН до ±9996 МВт |
| Диапазон установки значений уставок допускаемых максимальных значений активной мощности | от ±0,02 РН Вт до ±9998 МВт |
| Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности | ±0,5 |
| Погрешность срабатывания | определяется основной приведенной погрешностью измерений |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10оC изменения температуры | ±0,25 |
|
Питание:
— сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение, |
от 90 до 260 от 120 до 30 |
| Габаритные размеры, мм, не более | 120х120х90 |
| Потребляемая мощность, не более В А | 5 |
|
Условия эксплуатации:
— температура окружающего воздуха, оC — относительная влажность, |
от минус 25 до 50 90 (при температуре 30 оC |
| Габаритные размеры, не более м | 120 х 120 х 90 |
| Масса не более, кг | 0,5 |
| Средний срок службы, тел | 15 |
| Наработка на отказ, ч | 40000 |
Ваттметры СР3021 представляют собой специализированные цифровые щитовые устройства, предназначенные для измерения активной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока. Эти приборы активно используются на электростанциях и подстанциях для контроля и мониторинга активной мощности, что является ключевым показателем для оценки эффективности работы энергосистемы.
Основные функции и особенности:
1. Измерение активной мощности:
- Ваттметры СР3021 выполняют функцию измерения активной мощности в трехфазных цепях переменного тока. Это позволяет операторам получать точные данные о текущем уровне активной мощности, что критично для поддержания баланса и стабильности в энергосистеме.
2. Передача данных по интерфейсу RS485:
- Измеренные значения активной мощности передаются по интерфейсу RS485, что обеспечивает возможность интеграции приборов в автоматизированные системы управления и контроля энергопотребления.
3. Микроконтроллерная основа:
- Ваттметры СР3021 построены на основе специализированных микроконтроллеров, что обеспечивает высокую точность измерений и надежность работы устройства.
4. Различные исполнения:
- Выпускаются в нескольких исполнениях, каждое из которых имеет свои уникальные характеристики и предназначено для определенных условий эксплуатации. Таблица с обозначением исполнений и их характеристиками поможет выбрать наиболее подходящий вариант для конкретной задачи.
Преимущества использования:
- Точный контроль активной мощности: Операторы получают актуальные данные о величине активной мощности, что необходимо для поддержания стабильности и безопасности работы энергетической системы.
- Быстрая передача данных: Передача данных по интерфейсу RS485 упрощает включение приборов в автоматизированные системы управления и контроля.
- Надежность и точность: Микроконтроллерная база обеспечивает высокую точность измерений и надежную работу устройства даже в сложных условиях эксплуатации.
- Выбор подходящего исполнения: Несколько вариантов исполнения позволяют выбрать прибор, максимально соответствующий требованиям конкретного проекта или условий эксплуатации.
Ваттметры СР3021 являются важным элементом инфраструктуры электростанций и подстанций, обеспечивая точные измерения активной мощности и своевременную передачу данных для оперативного реагирования на изменения в работе энергетической системы.
Основные функции и особенности:
1. Измерение активной мощности:
- Ваттметры СР3021 выполняют функцию измерения активной мощности в трехфазных цепях переменного тока. Это позволяет операторам получать точные данные о текущем уровне активной мощности, что критично для поддержания баланса и стабильности в энергосистеме.
2. Передача данных по интерфейсу RS485:
- Измеренные значения активной мощности передаются по интерфейсу RS485, что обеспечивает возможность интеграции приборов в автоматизированные системы управления и контроля энергопотребления.
3. Микроконтроллерная основа:
- Ваттметры СР3021 построены на основе специализированных микроконтроллеров, что обеспечивает высокую точность измерений и надежность работы устройства.
4. Различные исполнения:
- Выпускаются в нескольких исполнениях, каждое из которых имеет свои уникальные характеристики и предназначено для определенных условий эксплуатации. Таблица с обозначением исполнений и их характеристиками поможет выбрать наиболее подходящий вариант для конкретной задачи.
Преимущества использования:
- Точный контроль активной мощности: Операторы получают актуальные данные о величине активной мощности, что необходимо для поддержания стабильности и безопасности работы энергетической системы.
- Быстрая передача данных: Передача данных по интерфейсу RS485 упрощает включение приборов в автоматизированные системы управления и контроля.
- Надежность и точность: Микроконтроллерная база обеспечивает высокую точность измерений и надежную работу устройства даже в сложных условиях эксплуатации.
- Выбор подходящего исполнения: Несколько вариантов исполнения позволяют выбрать прибор, максимально соответствующий требованиям конкретного проекта или условий эксплуатации.
Ваттметры СР3021 являются важным элементом инфраструктуры электростанций и подстанций, обеспечивая точные измерения активной мощности и своевременную передачу данных для оперативного реагирования на изменения в работе энергетической системы.
