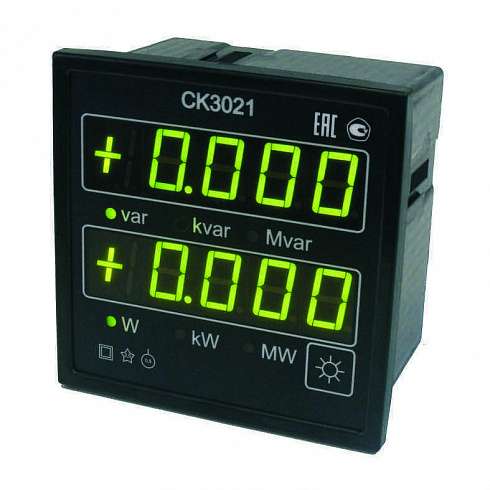

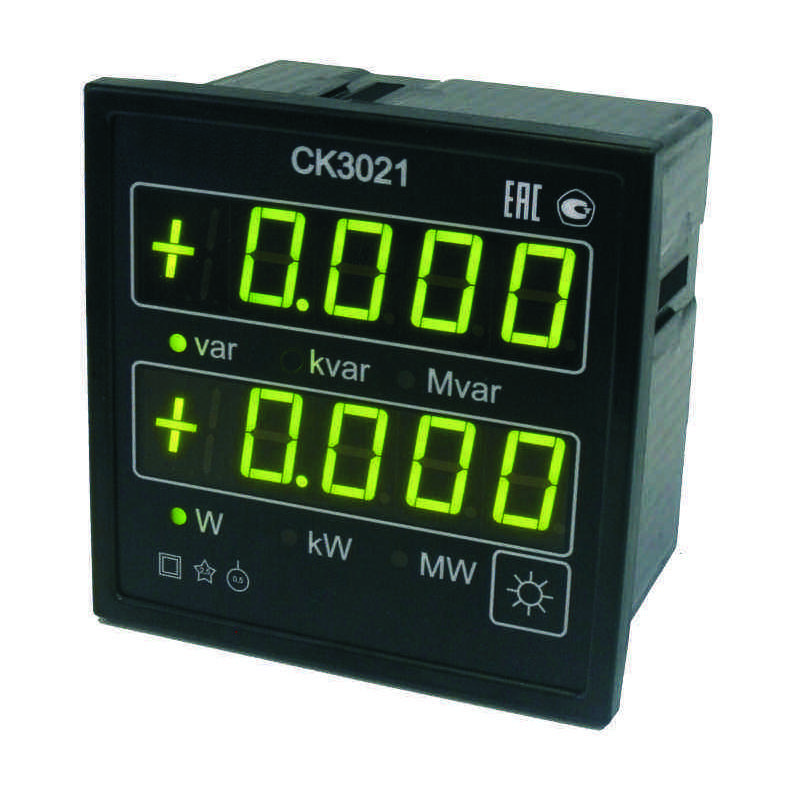

СК3021 Ваттварметры цифровые щитовые
Ваттварметры СК3021 предназначены для измерения активной и реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях. Они передают измеренные значения по интерфейсу RS485.
СК3021 индицируют значение измеренной активной и реактивной мощности, учитывая установленные коэффициенты трансформации КН и Кт, а также размерность измеряемого значения активной мощности (W, kW или МW) и реактивной мощности (var, kvar или Мvar).
Кроме того, приборы СК3021 индицируют знак «+» для импортируемой активной или реактивной мощности и знак «-» для экспортируемой активной или реактивной мощности.
СК3021 также индицируют миганием цифровых индикаторов выход измеряемой мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты.
Таким образом, ваттварметры СК3021 обеспечивают точные и надежные измерения активной и реактивной мощности, а также предоставляют информацию о состоянии импортируемой и экспортируемой мощности, что позволяет операторам электросети и электростанций обеспечивать стабильность и безопасность работы системы.
Технические характеристики:
| Наименование характеристик | Значение |
| Номинальное значение фазных напряжений (Uфн), В | 57,7 |
| Номинальное значение линейных напряжений (Uлн), В | 100 |
| Номинальное значение фазных токов (IФН), А | 1 или 5 (в зависимости от исполнения) |
|
Номинальное значение измеряемой мощности:
— активной (РН), Вт — реактивной (QН), Вар |
173 или 865 173 или 865 |
| Диапазон изменения фазных и линейных напряжений | от 0,8 UH до 1,2 UH |
| Диапазон изменения фазных токов | от 0,01 IфH до 1,2 IфH |
| Нормальная частота входных напряжений и токов, Гц | от 48 до 52 |
|
Номинальный коэффициент мощности:
— активной, cos — реактивной, sin |
1 1 |
|
Диапазон изменения коэффициента мощности:
— активной, cos — реактивной, при четырехпроводной схеме включения, sin — реактивной при трехпроводной схеме включения, sin |
±(0… 1 … 0) ±(0,5 … 1 … 0,5) ±(0,6 … 1 … 0,6) |
| Диапазон установки КН | от 1 до 20000 |
| Диапазон установки КТ | от 1 до 6000 |
|
Диапазон установки значений уставок допускаемых минимальных значений мощности:
— активной мощности — реактивной мощности |
от ±0,011 РН Вт до ±9996 МВт от ±0,011 QН вар до ±9996 Мвар |
|
Диапазон установки значений уставок допускаемых максимальных значений мощности:
— активной мощности — реактивной мощности |
от ±0,02 РН Вт до ±9998 МВт от ±0,02 QН вар до ±9998 Мвар |
| Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности | ±0,5 |
| Погрешность срабатывания | определяется основной приведенной погрешностью измерений |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температу, % на каждые 10оC изменения температуры | ±0,25 |
|
Питание:
— сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение, |
от 90 до 260 от 120 до 30 |
| Габаритные размеры, мм, не более | 120х120х90 |
| Потребляемая мощность, не более В А | 5 |
|
Условия эксплуатации:
— температура окружающего воздуха, оC — относительная влажность, |
от минус 25 до 50 90 (при температуре 30 C) |
| Габаритные размеры, не более м | 120 х 120 х 90 |
| Масса не более, кг | 0,5 |
| Средний срок службы, тел | 15 |
| Наработка на отказ, ч | 40000 |
Ваттварметры СК3021 представляют собой цифровые щитовые устройства, предназначенные для измерения активной и реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока. Эти приборы часто применяются на электростанциях и подстанциях для контроля и мониторинга энергетических показателей.
Основные функции и особенности:
1. Измерение активной и реактивной мощности:
- СК3021 способен измерять как активную, так и реактивную мощность в трехфазных цепях переменного тока. Это позволяет операторам получать полные данные о текущем состоянии энергетической системы.
2. Передача данных по интерфейсу RS485:
- Измеренные значения передаются по интерфейсу RS485, что обеспечивает возможность интеграции приборов в автоматизированные системы управления и контроля энергопотребления.
3. Индикация измеренных значений:
- На экране прибора отображается активная и реактивная мощность, с учетом установленных коэффициентов трансформации (КН и Кт). Размерность измеряемой мощности может быть выбрана в соответствии с требованиями (Вт, кВт, МВт для активной мощности и Вар, кВар, МВар для реактивной мощности).
4. Индикатор направления потока мощности:
- Для удобства операторов прибор показывает знак «+» для импортируемой мощности и знак «-» для экспортируемой мощности. Это помогает быстро оценить направление потоков энергии в системе.
5. Сигнализация выхода за пределы уставок:
- Если измеренная мощность выходит за установленные пределы (уставки), прибор начинает мигать цифровым индикатором, а также активирует соответствующее реле, замыкая его контакты. Это позволяет оперативно реагировать на аномалии в работе системы.
Преимущества использования:
- Точная информация о мощности: Операторы получают актуальные данные о величине активной и реактивной мощности, что необходимо для поддержания стабильности и безопасности работы энергетической системы.
- Быстрая реакция на отклонения: Мигание индикатора и срабатывание реле при выходе за пределы уставок позволяют оперативно заметить и устранить возможные проблемы.
- Удобство интеграции: Передача данных по интерфейсу RS485 упрощает включение приборов в автоматизированные системы управления и контроля.
- Наглядная индикация направления потока мощности: Индикаторы «+» и «-» помогают визуально оценить направление потоков энергии, что удобно для быстрого анализа ситуации.
Ваттварметры СК3021 являются важными элементами инфраструктуры электростанций и подстанций, обеспечивая точные измерения и своевременное уведомление о любых изменениях в работе энергетической системы.
