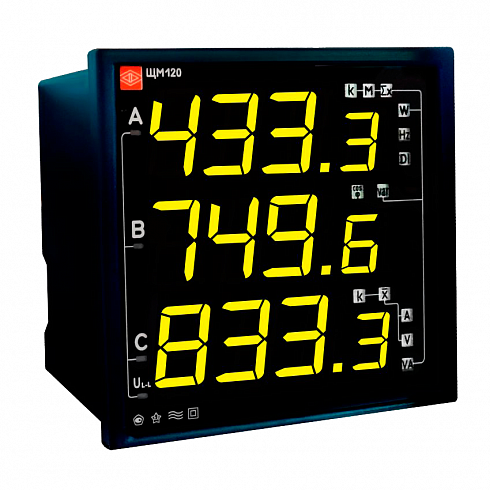

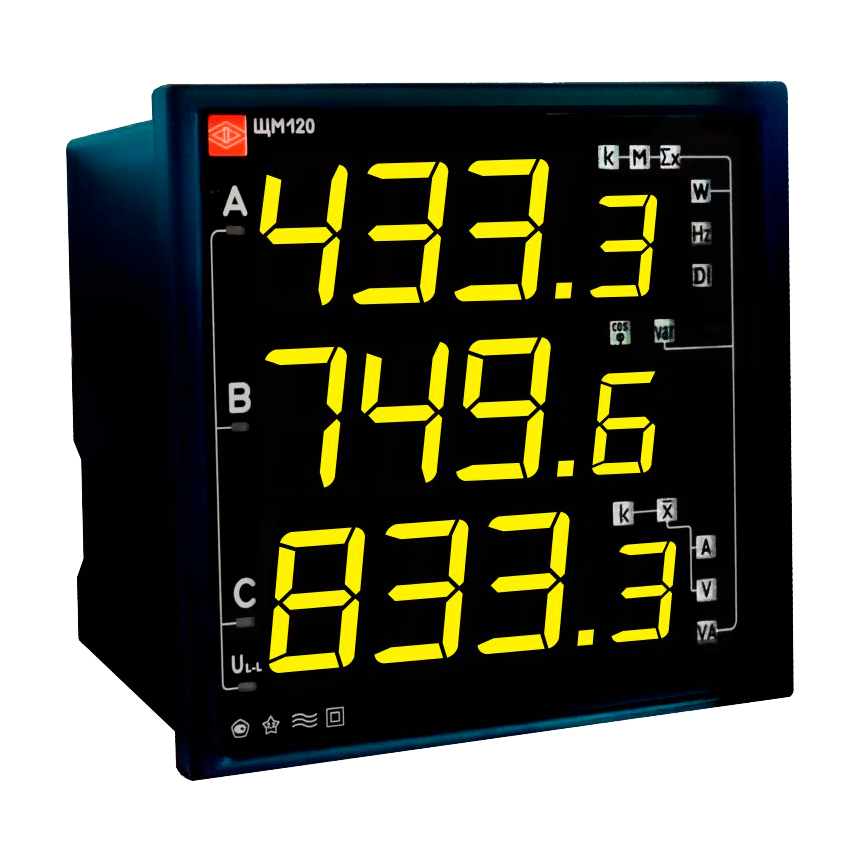

ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ Ваттметры, Варметры

ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ Ваттметры, варметры цифровые щитовые

Приборы ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ и ЩМ96PQ предназначены для измерения активной и/или реактивной мощности переменного тока. Они позволяют контролировать и мониторить работу электрических систем, а также обнаруживать неисправности и нарушения в работе.

Основные характеристики и возможности приборов ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ и ЩМ96PQ:

1. Измерение активной и реактивной мощности: Приборы позволяют измерять как активную, так и реактивную мощность переменного тока, что позволяет получить более полную информацию о работе электрических систем и обнаружить возможные проблемы.

2. Настройка диапазонов отображения: Пользователи могут перепрограммировать диапазоны отображения, чтобы адаптировать прибор к своим потребностям и условиям работы.

3. Установка уставок min и max: Приборы позволяют задать установочные значения min и max в пределах диапазона измерения, что позволяет определить пределы приемлемой работы электрических систем и получать уведомления о нарушениях этих пределов.

4. Регулирование яркости индикации: Яркость индикации может быть регулирована, что позволяет адаптировать прибор к различным условиям освещения и потребностям пользователя.

5. Подключение внешних модулей индикации: Приборы могут быть связаны с внешними модулями индикации, что позволяет упростить процесс мониторинга и контроля электрических систем, а также увеличить информативность и удобство использования.

Форма заказа:

ЩМа – b – с – d – e – f – g – h — i — j

ЩМа – тип прибора в зависимости от габаритов:

ЩМ96; ЩМ120;

b – номинальное напряжение:

— линейное напряжение – 100 В, 400В;

— коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В);

c – номинальный ток:

– фазный ток – 0,5 А; 1,0 А; 2,5 А; 5,0 А;

– коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А);

d – условное обозначение напряжения питания:

– 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;

– 24ВН – питание постоянного тока напряжением (24+12/-6) В;

e – условное обозначение наличия дополнительного интерфейса RS485 и дискретных входов:

– х – отсутствие дополнительного интерфейса и дискретных входов,

– RSX – наличие дополнительного интерфейса при отсутствии дискретных входов,

– RS04 – наличие дополнительного интерфейса и 4 дискретных входов,

– RS06 – наличие дополнительного интерфейса и 6 дискретных входов (только для ЩМ120),

– Х08 – отсутствие дополнительного интерфейса при наличии 8 дискретных входов;

Примечание: при отсутствии дискретных входов

(е = х, е = RSX) прибор может иметь исполнение с выходными сигналами (аналоговыми или дискретными).

f –  условное обозначение наличия интерфейса Ethernet, часов реального времени:

– х – указывается при отсутствии,

– RE – наличие интерфейса Ethernet;

g – условное обозначение схемы измерения:

– 3П – для трехпроводной сети,

– 4П – для четырехпроводной сети;

h – цвет индикаторов

– К – красный цвет индикаторов,

– З – зеленый цвет индикаторов,

– Ж – желтый цвет индикаторов.

 i – наличие выходных сигналов

– х – указывается при отсутствии параметра;

— 01 – наличие одного дискретного выхода;

— 02 – наличие двух дискретных выходов;

— 03 – наличие трех дискретных выходов;

— 10(a) – наличие одного выходного аналогового сигнала,

— 20(a,b) – наличие двух выходных аналоговых сигнала,

— 30(a,b,c) – наличие трех выходных аналоговых сигналов,

где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов (А = 0…5 мА; В = 4… 20 мА;

С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…5 мА) (Пример: (30(С,А,В); 30(В,В,С); 20(С, В); 20(А,А); 10(А));

j – специсполнение

— P – исполнение прибора для измерения активной мощности;

— Q – исполнение прибора для измерения реактивной мощности;

— PQ – исполнение прибора для измерения активной и реактивной мощности.

Примечание: для приборов с цифровыми индикаторами, предназначенных для эксплуатации на морских судах, необходимо указать в конце формы заказа через запятую климатическое исполнение ОМ2.

Примечания:

Знак «+» означает наличие всех возможных вариантов параметра в форме заказа.

Знак «х» означает, что параметр отсутствует.

* — Климатическое исполнение ОМ2 указывается после запятой в конце формы заказа для приборов, предназначенных для эксплуатации на морских судах.
