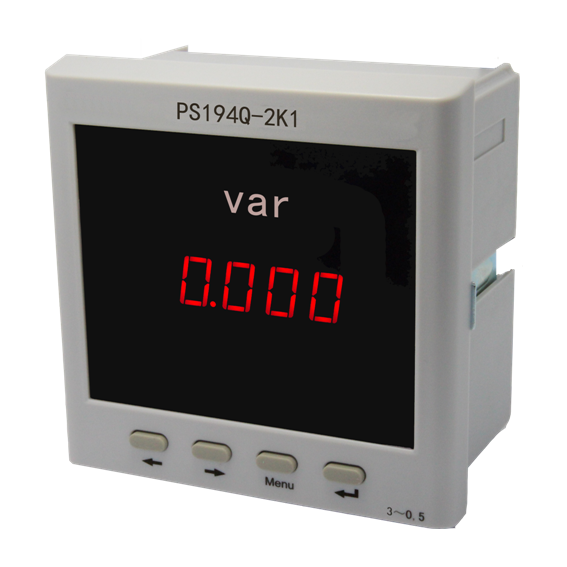

PS194Q Варметры цифровые щитовые

PS194Q Варметры цифровые щитовые

Ваттметр PS194Q является прибором для измерения реактивной мощности в трехфазных и однофазных цепях переменного тока. Этот ваттметр обладает несколькими отличительными особенностями, которые делают его уникальным и полезным для различных приложений.

Основные характеристики и особенности ваттметра PS194Q:

Ваттметр PS194Q предлагает высокую точность измерения реактивной мощности и гибкость в настройке аналоговых и релейных выходов. Его высокая степень защиты и удобный пользовательский интерфейс делают его идеальным выбором для различных приложений в электросетях.

Модели варметров серии PS194Q

Тип прибора	Модель	Кол-во	Род тока		Порт связи RS-485	Дискретный вход	Релейный выход	Аналоговый выход	Тип дисплея
		фаз	AC	DC
Варметр	PS194Q-2X1T	3	V	—	—	—	—	—	1
Варметр	PS194Q-2K1T	3	V	—	V	—	—	1	1
Варметр	PS194Q-2S1T	3	V	—	V	4	2	—	1

Технические параметры и диапазоны измерений варметров PS194Q

Параметр		Значение
Номинальное значение переменного тока, Iн	А	1; 5
Номинальное значение переменного напряжения, Uн	В	100; 220; 380
Диапазон входных токов	А	от 0,03·Iн до 1,2·Iн
Диапазон входных напряжений	В	от 0,3·Uн до 1,2·Uн
Диапазон частот входных сигналов	Гц	от 45 до 55
Диапазон установки значений коэффициента трансформации	тока	от 1 до 9999
	напряжения	от 1 до 9999
Диапазон измеряемого коэффициента мощности	Для PD194PQ	-1 … 0 … 1
Допустимая кратковременная перегрузка на входах тока, не более		По табл. «Погрешности ваттметров PS194P, варметров PS194Q и ваттварметров PD194PQ»
Допустимая кратковременная перегрузка на входах напряжения, не более		2·Uн в течение 60 с
Напряжение питания постоянного или переменного тока с частотой от 45 до 55 Гц	В	от 80 до 270
Мощность, потребляемая от источника питания, не более	ВА	5
Схема подключения:	для PS194, PD194PQ	3-фазная 3-проводная или 3-фазная 4-проводная
Период обновления результатов измерений	сек	1
Средняя наработка на отказ	ч	200 000
Гарантийный срок службы	лет	3
Межповерочный интервал	лет	4

 Погрешности варметров PS194Q

Параметр		Значение
Пределы допускаемой основной приведенной погрешности измерения мощности, напряжения, силы тока, частоты(1)	%	±0,5%
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной отклонением температуры от нормальной, в диапазоне рабочих температур эксплуатации, на каждые 10°С, не более:	%	± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения мощности, напряжения и силы тока при коэффициенте искажения синусоидальности напряжения от 5% до 30% и тока от 5% до 50% под влиянием гармоник от второй до 15-й, не более	%	±0,5
Погрешность включения релейного выхода в режиме аварийной сигнализации		Определяется погрешностью измерения

 Структура условного обозначения модификаций

Структура условного обозначения модификаций	Р		1	9							Т
Значение, расшифровка		1			2	3		4	5	6

1. Код типа прибора:

2. Код вида сигнала:

3. Код измеряемой величины:

4. Код размеров лицевой панели (ширина ´ высота), мм:

2 — 120´120;

5. Код модификации:

6. Код типа индикатора:

Примечание: название прибора состоит из ряда символов, каждый из которых кодирует ту или иную функцию изделия. Для правильного выбора модификации прибора обращайтесь к таблицам функций прибора и техническим характеристикам.

Варметры серии PS194Q являются приборами для измерения реактивной мощности в трёхфазных и однофазных цепях переменного тока. Эти устройства обладают рядом особенностей, которые делают их удобными и эффективными для использования в различных энергетических системах.

Основные особенности варметров PS194Q:

1. Точность измерений:
   - Погрешность измерений составляет ±1%, что обеспечивает высокую достоверность результатов.
2. Широкий диапазон измерений:
   - Устройство может измерять реактивную мощность в диапазоне от 50 ВАр до 5000 ВАр, что позволяет использовать его в различных условиях эксплуатации.
3. Поддержка различных типов сетей:
   - Варметры PS194Q могут работать как в трёхфазных, так и в однофазных цепях переменного тока, что делает их универсальным решением для многих задач.
4. Простота подключения и настройки:
   - Прибор оснащен интуитивным интерфейсом, который упрощает процесс настройки и калибровки.
5. Компактные размеры:
   - Небольшие габариты позволяют устанавливать устройство даже в ограниченном пространстве.
6. Долговечность и надежность:
   - Высокое качество сборки и использование современных компонентов гарантируют длительный срок службы прибора без необходимости частого обслуживания.
7. Совместимость с системами автоматизации:
   - Варметры PS194Q оснащены интерфейсами для интеграции с системами автоматического управления и сбора данных, такими как SCADA-системы.
8. Дополнительные функции:
   - Некоторые модели могут иметь дополнительные функции, такие как регистрация пиковых значений, хранение данных и передача информации через сетевые протоколы.

Применение варметров PS194Q:
- Энергетические компании: Использование варметров для мониторинга и анализа потребления реактивной мощности на объектах генерации и распределения электроэнергии.
- Промышленные предприятия: Контроль за качеством электропитания и оптимизация энергопотребления на производственных площадках.
- Коммунальное хозяйство: Измерение реактивной мощности в жилых и коммерческих зданиях для оптимизации затрат на электроэнергию.

Варметры PS194Q представляют собой надежное и эффективное решение для измерения реактивной мощности в различных областях энергетики и промышленности.
