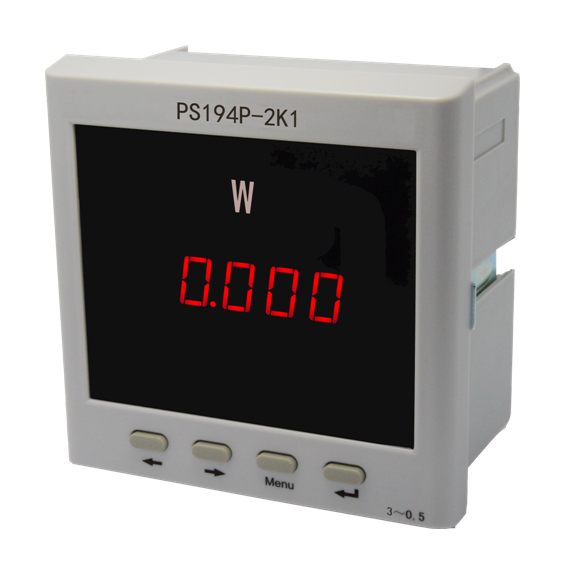

PS194P Ваттметры цифровые щитовые
Ваттметры PS194P применяются для измерения активной мощности в электросетях и используются в системах автоматического контроля. Они выпускаются в трех сериях - X, K, S, которые отличаются набором функций.
Ваттметры серии X работают по принципу дискретной выборки сигнала и его последующей цифровой обработки, что обеспечивает точное измерение активной мощности. Они оснащены цифровым светодиодным (LED) или жидкокристаллическим (LCD) дисплеем.
Ваттметры серии K изготавливаются на базе приборов серии X и добавлен аналоговый выход (4-20 мА и др.) и 1 порт связи RS-485 (протокол Modbus-RTU), позволяющий объединять приборы в сеть под управлением компьютера или контроллера.
Ваттметры серии S имеют возможность аварийной сигнализации, обеспечены 4 дискретными входами (прием дистанционных сигналов) и 2(3) релейными выходами аварийных сигналов (передача дистанционных сигналов).
Технические характеристики PS194P
| Свойство, функция, параметр | Значение, описание | |
| Класс точности | 0.5 (по умолчанию), 0.2 | |
| Тип дисплея | Светодиодный (LED) или жидкокристаллический (LCD) | |
|
Измерительные входы |
Номинальное значение | Напряжение ~100 В, ~220 В, ~380 В. Ток ~1 A, ~5 A. |
| Допустимая перегрузка |
Постоянная: 120% номинального значения. Кратковременная: по напряжению 2-кратная в течение 1 с; по току 10-кратная в течение 5 с. |
|
| Частота | 40-65 Hz | |
| Питание | Рабочий диапазон | ~/- 80-270 В. При питании переменным током частота 40-65Гц. |
| Потребление | ≤ 4 ВА | |
| Аналоговый выход | Выход тока:4-20 мA, сопротивление нагрузки ≤ 510 Ом; Выход напряжения: 0-5 В, сопротивление нагрузки ≥100 кОм | |
| Порт связи | RS-485, протокол MODBUS-RTU, скорость: 4800, 9600, 19200 бод | |
| Релейный выход | Нагрузка: ~ 5A/250В активная; пост. 5A/30В активная | |
| Дискретный вход | Вход типа «сухой контакт», Rист ≤ 500 Ом в состоянии «включено», Rист ≥ 100 кОм в состоянии «отключено». | |
| Испытательное напряжение изоляции | Питание — вход, питание — выход: ~ 2 кВ; Вход — выход: ~ 1 кВ | |
| Сопротивление изоляции | ≥ 100 МОм | |
| Наработка на отказ (MTBF) | ≥ 50000 ч | |
| Условия эксплуатации |
Окружающая температура: -20…+60 °С (опция -40…+70 °С). Относительная влажность ≤ 93%, без агрессивных газов |
|
| Условия хранения | -25…+80 °С (опция -50…+85 °С), относительная влажность ≤ 93% | |
| Допустимая высота | ≤ 2500 м | |
| Модель | Количество фаз | □ — входной сигнал | ■ — код габаритных размеров (особые коды смотрите в таблице размеров) | Порт связи | Дискретный вход | Релейный выход | Аналоговый выход | Тип дисплея | |||||||||||
| 4 -AC | 5 -DC | 1 | 2 | 3 | 4 | 5 | 9 | A | B | C | D | LED | LCD | ||||||
| PS194P-■X1 | 3 | V | — | V | V | V | V | V | V | V | V | V | — | — | — | — | — | 1 | — |
| PS194P-■XY3 | 3 | V | — | V | V | — | — | V | V | — | — | — | — | — | — | — | — | — | V |
| PS194P-■K1 | 3 | V | — | V | V | V | V | V | V | V | V | V | — | V | — | — | 1 | 1 | — |
| PS194P-■KY3 | 3 | V | — | V | V | — | — | V | V | — | — | — | — | V | — | — | 1 | — | V |
| PS194P-1D1T | 3 | V | — | V | — | — | — | — | — | — | — | — | — | V | — | — | 4 | 1 | |
| PS194P-1D5T | 3 | V | — | V | — | — | — | — | — | — | — | — | — | V | — | — | 4 | 1 | — |
| PS194P-2D4T | 3 | V | — | — | V | — | — | — | — | — | — | — | — | V | — | — | 4 | 3 | — |
| PS194P-■S1T | 3 | V | — | V | V | — | V | — | — | — | — | — | — | V | v | 2 | — | 1 | — |
| PS194P-■S1J | 3 | V | — | — | — | — | — | — | v | — | V | — | — | V | — | 2 | — | 1 | — |
Цифра в колонках релейных или аналоговых выходов показывает количество выходов (независимых каналов).
Цифра в колонке светодиодного (LED) дисплея указывает количество окон дисплея.
Знак V (-) показывает наличие (отсутствие) данной функции или кода размеров.
Габаритные размеры (мм)
| Код габаритных размеров | Название типоразмера | Размеры передней панели | Установочные размеры | Размер выреза | Глубина без учета толщины индикаторной панели |
| 1 | Слот 16 | 158×78 | 150×70 | 151×71 | 76 |
| 2 | Квадрат 42 | 120×120 | 110×110 | 111×111 | 55.5 (X серия /2K1/2K4); 93.5 (другие) |
| 3 | Квадрат 6 | 83×83 | 75×75 | 76×76 | 75 |
| 4 | Слот 46 | 123×63 | 115×55 | 116×56 | 93 |
| 5 | Слот 5 | 96×48 | 90×43 | 91×44 | 117 |
| 9 | Квадрат 9 | 96×96 | 90×90 | 91×91 | 75 |
| A | Квадрат 61 | 74×74 | 66×66 | 67×67 | 75 |
| B | Регулируемый слот | 100×50 | 107,5 | ||
| C | Регулируемый квадрат | 75×75 | 53,5 | ||
| D | Микроквадрат | 48×48 | 44.5×44.5 | 45×45 | 89 |
Условного обозначения модификаций
| Структура условного обозначения модификаций | Р | 1 | 9 | Т | |||||||
| Значение, расшифровка | 1 | 2 | 3 | 4 | 5 | 6 |
1. Код типа прибора:
А — амперметр;
Z — вольтметр.
S — цифровой измеритель мощности
D — цифровой многофункциональный измеритель
2. Код вида сигнала:
5 — постоянный ток.
3. Код измеряемой величины:
U — напряжение.
P — активная мощность
Q — реактивная мощность
F — частота
UI — напряжение и ток
PQ — активная, реактивная мощность, коэффициент мощности
Z — многофункциональный сетевой измеритель
4. Код размеров лицевой панели (ширина ´высота), мм:
2 — 120´120;
5. Код модификации:
K — дополнительно один порт RS-485 и до трех аналоговых выходов;
S — дополнительно один порт RS-485, до четырех дискретных входов и до трех релейных выходов.
6. Код типа индикатора:
4 — трехстрочный светодиодный индикатор;
Примечание: название прибора состоит из ряда символов, каждый из которых кодирует ту или иную функцию изделия. Для правильного выбора модификации прибора обращайтесь к таблицам функций прибора и техническим характеристикам.
Серия X
Эта серия работает на основе принципа дискретной выборки сигнала и его последующей цифровой обработки. Такой подход обеспечивает высокую точность измерений активной мощности. Ваттметры этой серии оснащаются цифровыми дисплеями – либо светодиодными (LED), либо жидкокристаллическими (LCD). Это облегчает считывание показаний и мониторинг состояния сети.
Серия K
Серия K базируется на устройствах серии X, но дополнительно оснащена аналоговым выходом (например, 4-20 мА) и одним портом связи RS-485, поддерживающим протокол Modbus-RTU. Благодаря этому, ваттметры данной серии могут быть объединены в сеть под управлением компьютера или контроллера. Это позволяет осуществлять централизованный контроль и управление энергопотреблением.
Серия S
Ваттметры серии S предлагают расширенный функционал. Они включают возможность аварийной сигнализации, четыре дискретных входа для приема дистанционных сигналов и два-три релейных выхода для передачи аварийных сигналов. Такая функциональность делает эти устройства идеальными для систем, требующих оперативного реагирования на критические ситуации.
Общие преимущества всех серий
Все три серии ваттметров PS194P характеризуются высокой точностью измерений, надежностью и долговечностью. Они подходят для использования в различных отраслях, включая промышленность, коммунальное хозяйство и энергетику. Кроме того, они совместимы с современными системами автоматизации и управления, что значительно упрощает интеграцию в существующие инфраструктуры.
Ваттметры PS194P предоставляют широкий спектр возможностей для эффективного контроля и управления энергопотреблением, обеспечивая высокий уровень точности и надежности.
