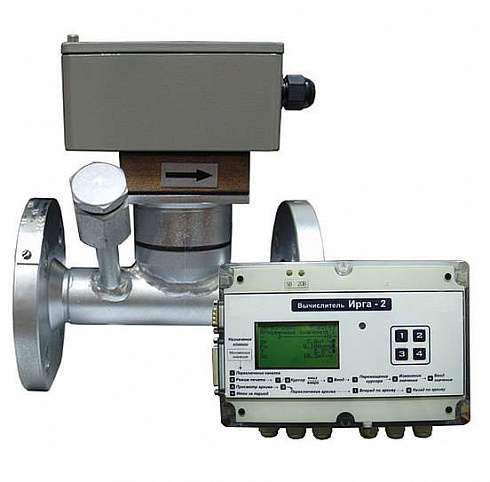

Счетчик пара (теплосчетчик) Ирга-2.3С предназначен для измерения расхода пара, количества тепловой энергии и массы теплоносителя у поставщика или потребителя, а также для контроля параметров теплоносителя в системах теплоснабжения, где теплоносителем служит водяной пар (насыщенный или перегретый).
Счетчик пара Ирга-2.3С соответствует требованиям Правил учета тепловой энергии, теплоносителя. Счётчик пара может использоваться в коммерческом и технологическом учете пара и тепловой энергии с теплоносителем пар.
Состав счетчика пара на 1 канал
— вычислитель Ирга-2
— вихревой расходомер Ирга-РВ
— датчик избыточного или абсолютного давления
— термопреобразователь
— датчик расхода конденсата
В составе узла учета энергоносителя счетчика пара Ирга-2.3С измеряет
— массовый и объемный расход пара, т/ч, м3/ч
— массовый и объемный расход возвращаемого конденсата, т/ч, м3/ч
— температуру пара, °С
— температуру возвращаемого конденсата, °С
— давление пара, МПа
— массу пара, т
— количество потребленной тепловой энергии, Гкал
— тепловую мощность потребленного теплоносителя, Гкал/ч
Счетчик пара Ирга-2.3С регистрирует, отображает на экране ЖКИ, хранит в памяти:
— текущую дату и время, часы и минуты
— номер канала измерения
— текущее, среднемесячные, среднесуточные, среднечасовые значения давления пара в трубопроводах, МПа
— текущее, среднемесячные, среднесуточные, среднечасовые значения температуры пара в трубопроводах, °С
— текущее значение температуры холодной (подпиточной) воды, °С
— текущее значение расхода возвращаемого конденсата, м3/ч
— почасовые, посуточные и помесячные объемы возвращенного конденсата и суммарный его объем нарастающим итогом за весь период измерения, м3
— текущее значение тепловой мощности, потребляемой с паром, Гкал/ч
— почасовое, посуточное и помесячное количество отпущенной (полученной) тепловой энергии и суммарное ее значение нарастающим итогом за период измерения, Гкал
— текущий расход пара, т/ч и м3/ч
— почасовая, посуточная и помесячная масса отпущенного (полученного) пара и суммарное его количество нарастающим итогом за период измерения, т
— общее время работы прибора, ч
— время работы в штатном режиме, ч
— время работы прибора при нештатных ситуациях: по питанию (НП), по датчикам (НД), при расходе меньше нижней уставки (НУ), ч
Счетчик пара Ирга-2.3С поддерживает обмен данными
— с локальным компьютером при подключении его по интерфейсу RS-232 на скорости 9 600 бит/с
— с удаленным компьютером по проводным линиям связи с помощью модема или по беспроводным линиям связи с помощью радиомодема
При комплектовании адаптером «АС-485» вычислители «Ирга-2», входящие в состав счетчиков пара, могут быть объединены в сеть по интерфейсу RS-485 с протоколом Modbus RTU.
Счетчик пара легко интегрируется в АСУ ТП верхнего уровня с передачей данных по интерфейсу RS-485 с протоколом Modbus RTU (при комплектовании адаптером «АС-485»).
Основные технические характеристики счетчика пара Ирга-2.3С
| Наименование параметра | Значение параметра |
| Измеряемая среда | насыщенный или перегретый пар |
| Температура теплоносителя (пар) | от +100 до +460°С |
| Рабочее давление измеряемого пара | до 30 МПа |
| Диаметры трубопроводов | 25-700 мм |
| Диапазон измерения расхода пара (Qmin:Qmax) | см. табл.1 |
| Температура окружающего воздуха | |
| — для первичных преобразователей — окружающего воздуха для вычислителя |
от -30 до +80°С от -20 до +70°С |
| Основная относительная погрешность измерения массы пара | |
| — при расходе пара от 0,05Qmax до Qmax — при расходе пара от Qmin до 0,05Qmax |
не более ±1,5% не более ±2,0% |
| Архивируемые параметры часовые, суточные, месячные |
— средние давление и температура пара, температура — количество пара и тепловой энергии — нештатные ситуации |
| Глубина архива измерений | |
| — часового | до 62 суток (текущий и предыдущий месяц) |
| — суточного | до 62 суток (текущий и предыдущий месяц) |
| — месячного | до 2 лет (текущий и предыдущий год) |
| — архив вмешательств | до 6000 записей |
| Межповерочный интервал прибора | |
| — вихревого расходомера | 4 года |
| — вычислителя | 3 года |
| — датчиков давления и температуры | 2 года |
| Питание от сети | 220 В |
| Потребляемая мощность | не более 100 Вт |
Диапазоны измеряемых расходов пара для счетчиков «Ирга-2.3С» в комплекте с вихревыми расходомерами Ирга-РВ
Таблица 1
| Тип комплекта счетчика пара с расходомером «Ирга-РВ» | Диаметр условного прохода Ду, мм* |
Расход в рабочих условиях, м3/ч | ||
| минимальный (Т<300°С) |
минимальный (Т≥300°С) |
максимальный** | ||
| «Ирга-2.3С-РВ-25-100» | 25 | 2.5 | 7.5 | 100 |
| «Ирга-2.3С-РВ-32-160» | 32 | 4.0 | 12.0 | 160 |
| «Ирга-2.3С-РВ-40-240» | 40 | 6.0 | 18 | 240 |
| «Ирга-2.3С-РВ-50-400» | 50 | 10.0 | 30 | 400 |
| «Ирга-2.3С-РВ-80-1 000» | 80 | 20.0 | 60 | 1 000 |
| «Ирга-2.3С-РВ-100-1 500» | 100 | 30.0 | 100 | 1 500 |
| «Ирга-2.3С-РВ-150-4 000» | 150 | 100.0 | 250 | 4 000 |
| «Ирга-2.3С-РВ-200-9 000» | 200 | 200.0 | 350 | 9 000 |
| «Ирга-2.3С-РВ-250-12 000» | 250 | 250.0 | 750 | 12 000 |
| «Ирга-2.3С-РВ-300-16 000» | 300 | 350.0 | 1500 | 16 000 |
| «Ирга-2.3С-РВ-400-30 000» | 400*** | 640.0 | 2500 | 30 000 |
| «Ирга-2.3С-РВ-500-80 000» | 500*** | 1 000.0 | 3000 | 80 000 |
| «Ирга-2.3С-РВ-700-80 000» | 700*** | 1 900.0 | 5700 | 80 000 |
| «Ирга-2.3С-РВ-800-80 000» | 800*** | 2 100.0 | 6300 | 80 000 |
* Для Ду, равных 100, 150, 250, 300, 400, 500, 700 и 800 мм, Дпч соответственно составляют 98, 148, 257, 310, 410, 510, 698 и 796 мм, в остальных случаях Ду и Дпч совпадают.
** Верхний предел измерения в рабочих условиях при необходимости может меняться. Допустимо превышение максимального расхода, указанного в паспорте на расходомер, не более, чем на 10%.
*** Типоразмеры, выпускаемые по специальному заказу.
Таблица 2
| Тип комплекта счетчика пара с расходомером Ирга-РВ | Ду, мм |
Диапазоны расходов насыщенного пара | |||
| м3/ч | т/ч, при температуре пара | ||||
| +120°С | +180°С | +280°С | |||
| «Ирга-2.3С-РВ-25-100» | 25 | 1.5 – 100 | 0.00129 – 0.11437 | 0.00149 – 0.52105 | 0.0004 – 3.32 |
| «Ирга-2.3С-РВ-32-160» | 32 | 4 – 160 | 0.00343 – 0.18299 | 0.00398 – 0.83368 | 0.0011 – 5.31 |
| «Ирга-2.3С-РВ-40-240» | 40 | 6 – 240 | 0.00514 –0. 27448 | 0.00597 – 1.25053 | 0.002 – 7.97 |
| «Ирга-2.3С-РВ-50-400» | 50 | 10 – 400 | 0.00857 – 0.45746 | 0.00994 – 2.08421 | 0.003 – 13.28 |
| «Ирга-2.3С-РВ-80-1 000» | 80 | 20 – 1 000 | 0.01714 – 1.14366 | 0.01989 – 5.21052 | 0.005 – 33.19 |
| «Ирга-2.3С-РВ-100-1 500» | 100 | 30 – 1 500 | 0.02571 – 1.71549 | 0.02983 – 7.81578 | 0.008 – 49.79 |
| «Ирга-2.3С-РВ-150-4 000» | 150 | 100 – 4 000 | 0.8571 – 4.57464 | 0.09944 – 20.84208 | 0.027 – 132.76 |
| «Ирга-2.3С-РВ-200-9 000» | 200 | 200 – 9 000 | 0.17142 – 10.29294 | 0.19887 – 46.89468 | 0.055 – 298.71 |
| «Ирга-2.3С-РВ-250-12 000» | 250 | 250 – 12 000 | 0.21426 – 13.72392 | 0.24859 – 62.52624 | 0.069 – 398.28 |
| «Ирга-2.3С-РВ-300-16 000» | 300 | 350 – 16 000 | 0.29997 – 18.29856 | 0.34802 – 83.36832 | 0.096 – 531.04 |
| «Ирга-2.3С-РВ-400-30 000» | 400 | 640 – 30 000 | 0.54850 – 34.30980 | 0.63637 – 156.31560 | 0.176 – 995.70 |
| «Ирга-2.3С-РВ-500-80 000» | 500 | 1 000 – 80 000 | 0.85705 – 91.49280 | 0.99434 – 416.84160 | 0.275 – 2655.20 |
| «Ирга-2.3С-РВ-700-80 000» | 700 | 1 900 – 80 000 | 1.62838 – 137.23920 | 1.88923 – 625.26240 | 0.522 – 3982.80 |
| «Ирга-2.3С-РВ-800-80 000» | 800 | 2 100 – 80 000 | 1.79979 – 154.39410 | 2.08810 – 703.42020 | 0.577 – 4480.65 |
Возможные ошибки при заказе теплосчётчика Ирга-2.3С
Рекомендуем быть внимательными при оформлении запроса на теплосчетчики Ирга-2.3С, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: Ирга-23С, ИРГА-2.ЗС, ИРГА23С, Рига-2.3С и т.д.;
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: IRGA-2/3c, IRGA-2.3S, IRGA-2.ЗС (в En-раскладке) BHUF-2/3C, BHUF-2.3C, bhuf-23s, bHUF2.3S и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на теплосчетчики Ирга-2.3С, не путайте обозначения, а если не уверены, то напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры предложат Вам необходимую комплектацию (прибор, его исполнения и все необходимое доп. оборудование).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
