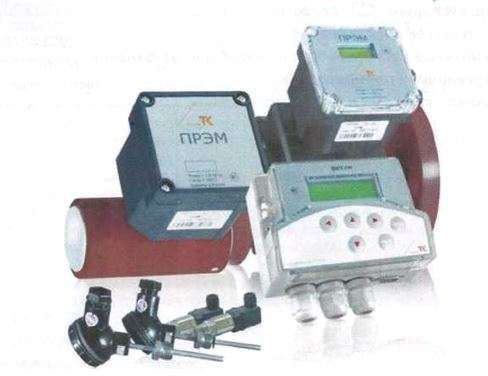

Универсальный многоканальный теплосчетчик ТСК-7М предназначен для измерений и регистрации параметров теплоносителя и количества теплоты (тепловой энергии) в водяных системах теплоcнабжения.
Теплосчетчики ТСК-7М оптимальны для применения на объектах бюджетной и жилищно-коммунальной сферы (ЖКХ): школы, детские сады, больницы, офисы, жилые дома, коттеджи, квартальные тепловые пункты (ЦТП), котельные и т.п.
Теплосчетчики ТСК-7М выпускаются в 23 моделях (ТСК7М-01…ТСК7М-23) и относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (составных частей) — средств измерений утвержденного типа: вычислителя количества теплоты ВКТ-7 (Регистрационный номер 23195-11) или ВКТ-7М (Регистрационный номер), преобразователей расхода (расходомеров, счетчиков), термопреобразователей сопротивления (классом допуска по ГОСТ 6651-2009 не хуже В) и их комплектов, преобразователей давления.
Функциональные возможности теплосчетчика ТСК-7М:
− измерение тепловой энергии и мощности, массы и объема теплоносителя, объемного и массового расхода теплоносителя, температуры и разности температур теплоносителя, избыточного давления теплоносителя (параметров теплоносителя);
− ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;
− представление на табло текущих значений измеряемых величин;
− регистрация в энергонезависимых архивах и представление на табло часовых, суточных и месячных значений расхода, температуры, разности температур, разности масс и давления, итоговых значений объема, массы, тепловой энергии и времени наработки;
− диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;
− представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.
Стоимость теплосчетчика ТСК-7М зависит от исполнения, варианта комплектации, общего объема заказа, цен на доп. оборудование и других ценообразующих факторов .
Цена теплосчетчика ТСК-7М (счетчика тепла) высылается по запросу.
*- Конкретные условия поставки и цены, как заказать (купить) теплосчетчик ТСК-7М, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики теплосчетчика ТСК-7М
Принцип действия теплосчетчиков ТСК-7М основан на преобразовании вычислителем тепла (ВКТ-7М или ВКТ-7) сигналов, поступающих от измерительных преобразователей (преобразователей расхода, термопреобразователей сопротивления и их комплектов, преобразователей давления), в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.
Теплосчетчики ТСК-7М выпускаются в 23 моделях и относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (составных частей) — средств измерений (далее — СИ) утвержденного типа: вычислителя количества теплоты ВКТ-7 (Регистрационный номер 23195-11) или ВКТ-7М (Регистрационный номер), преобразователей расхода (расходомеров, счетчиков), термопреобразователей сопротивления (классом допуска по ГОСТ 6651-2009 не хуже В) и их комплектов, преобразователей давления , типы которых приведены в таблице ниже по тексту.
Модели теплосчетчика ТСК-7М и типы первичных преобразователей (датчиков)
| Модель теплосчетчика |
Тип преобразователей расхода (Регистрационный номер) |
| ТСК-7М-01 | ПРЭМ (17858-11) |
| ТСК-7М-02 | ВЗЛЕТ ЭР (20293-10) |
| ТСК-7М-03 | ЭМИР-ПРАМЕР-550 (27104-08) |
| ТСК-7М-04 | МастерФлоу (31001-12) |
| ТСК-7М-05 | Sono 1500 СТ (35209-09) |
| ТСК-7М-06 | ULTRAHEAT Т (51439-12) |
| ТСК-7М-07 | ПРЭТ-01 (51340-12) |
| ТСК-7М-08 | РУС-1 (24105-11) |
| ТСК-7М-09 | АС-001 (22354-08) |
| ТСК-7М-10 | УРЖ2КМ (23363-12) |
| ТСК-7М-11 | UFM 005-2 (36941-08) |
| ТСК-7М-12 | ДРК-4 (29345-05) |
| ТСК-7М-13 | ВЭПС (14646-05) |
| ТСК-7М-14 | ВПС (19650-10) |
| ТСК-7М-15 | МЕТРАН-300 ПР (16098-09) |
| ТСК-7М-16 | ЭМИС-ВИХРЬ-200 (42775-14) |
| ТСК-7М-17 | ВСТ (51794-12) |
| ТСК-7М-18 | ТЭМ (24357-08) |
| ТСК-7М-19 | ВСГд (51794-12) |
| ТСК-7М-20 | ETK/ETW (19727-03) |
| ТСК-7М-21 | ВСХН, ВСХНд, ВСГН, ВСТН (61401-15, 61402-15, 40606-09) |
| ТСК-7М-22 | СКВ (26343-08) |
| ТСК-7М-23 | ВМХ/ВМГ( 18312-03) |
В составе ТСК7М каждой модели могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона): ВСГН, ВСТН (55115-13), ET (48241-11), М (48242-11), W (48422-11), ВСКМ 90 (32539-11), СТВУ (32540-11), М-Т150 QN (23553-02), М-Т50 QN (23554-08), WP-Dynamic (15820-07)
Типы подключаемых комплектов термопреобразователей и термопреобразователей сопротивления (регистрационный номер):
КТПТР-01,03,06,07,08 (46156-10) КТПТР-04,05,05/1 (39145-08)
КТСП-Н (38878-12, 38878-17)
КТС-Б (43096-15)
ТЭМ-110 (40593-09)
ТЭМ-100 (40592-09)
ТПТ-1,17,19,21.25Р (46155-10)
ТПТ-7.8.11,12.13.14,15 (39144-08)
ТСП-Н (38959-12, 38959-17)
ТС-Б (61801-15)
Типы подключаемых преобразователей давления (регистрационный номер):
СДВ (28313-11)
Метран-150 (32854-13)
НТ (26817-13)
ПДТВХ-1 (43646-10)
Метрологические характеристики теплосчетчика ТСК-7М
| Метрологический параметр (характеристика) теплосчетчика ТСК-7М | Значение параметра (характеристики) |
| Диапазон измерений количества теплоты, ГДж | от 0 до 107 |
| Диапазон измерений объема, м3; массы, т | от 0 до 108 |
| Диапазон измерений объемного расхода теплоносителя, м3/ч | от 0,02 до 2,7-105 |
| Диапазон измерений температуры теплоносителя, °C | от 0 до 160 |
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °C | от dtн 3) до 150 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы допускаемой относительной погрешности измерений количества теплоты 1), % | ±(2+4dtн/dt+0,01 GB/G) (класс 1 по ГОСТ Р 51649-2014, класс 1 по ГОСТ РЕН 1434-1-2011) или ±(3+4dtн/dt+0.02 GB/G) (класс 2 по ГОСТ Р 51649-2014, класс 2 по ГОСТ Р ЕН 1434-1-2011) |
| Пределы допускаемой относительной погрешности измерений объема и массы 2), % | ±1,0; ±2,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±(1 + 0,01 GB/G) но не более, чем ±3,5 % — для класса 1 по ГОСТ Р 51649-2014; ±(2 ± 0,02 GB/G), но не более, чем ±5 % — для класса 2 по ГОСТ Р 51649-2014 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±(0,4+0,005t) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5±3(dtн±1)/dt) |
| Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), % |
±2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
Примечания:
1) Определяется пределами погрешности измерений применяемых в составе теплосчетчика средств измерений
2) Определяется пределами допускаемых значений относительной погрешности расходомеров
3) Определяется минимальным значением разности температур, измеряемой комплектом
термопреобразователей сопротивления
Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2 или МВт ч и бар
Обозначения в таблице:
t, dt и dtн — значения температуры, разности температур и наименьшее значение разности температур, измеряемые теплосчетчиком, °C.
G и GB — значение измеряемого расхода и его наибольшее значение, м3/ч.
Теплосчетчики ТСК7М соответствуют требованиям ГОСТ Р 51649-2014, а также ГОСТ Р ЕН 1434-1-2011 в части требований к метрологическим характеристикам.
Передача, регистрация и архивация данных счетчика тепла ТСК7М
Представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.
Архивные показания формируются на часовых, суточных и месячных интервалах. Глубина архива при применении в составе теплосчетчика ВКТ-7М : 3000 часов — часовые, 750 суток — суточные и 250 месяцев — месячные интервалы. Глубина архива при применении в составе теплосчетчика ВКТ-7: 1152 часов — часовые, 128 суток — суточные и 32 месяца — месячные интервалы
Рабочие условия эксплуатации и показатели надежности теплосчетчика ТСК-7М
| Наименование характеристики | Значение |
| Рабочие условия применения: температура окружающей среды (Тос), °C относительная влажность воздуха при температуре окружающей среды 35 °C, %, не более атмосферное давление, кПа |
от ±5 до ±50 95 от 84 до 106,7 |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 187 до 242 50 ±1 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
Степень защиты функциональных блоков теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254.
Электропитание составных частей теплосчетчиков осуществляется от сети переменного тока частотой 50 Гц напряжением 220. В, внешних или внутренних источников постоянного тока.
Теплосчетчики соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020-2011 «Электромагнитная совместимость технических средств».
При работе с теплосчетчиками опасными факторами являются сетевое напряжение питания составных частей теплосчетчиков, а также температура и давление теплоносителя.
Работы по монтажу и демонтажу преобразователей, непосредственно контактирующих с теплоносителем, следует производить при отсутствии давления в трубопроводах и их перекрытии до и после преобразователя.
Возможные ошибки при оформлении заказа на универсальные многоканальные счетчики тепла ТСК7М (TCK-7M)
Ввиду относительной сложности обозначения и формы заказа универсального многоканального счетчика тепла ТСК7М (TCK-7M), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) тепловычислитель, вычислитель количества тепловой энергии теплоты, теплоэнергоконтроллер, тепловой- или термосчётчик, счетчик тепла, счетчик на отопление, водосчетчик, тепломер, тепловодомер, теплометр, водомер, прибор учета потребления тепла, регистратор, регулятор, терморегулятор, термоэнергоконтроллер, термостат, термопреобразователь и т.п.
— неправильные обозначения и запись марки и модели: ТСК7М, ТСК7-М, ТСК-07-М, ТКС-М7, КСТ, КТС, СТК, СКТ; TCK-7M, TCK7M (латиницей вместо кириллицы) т.д.;
— ошибки связанные с транслитерацией или раскладкой клавиатуры, например: heat meter TSK-7M, heat calculator, teploschetchik tsk-7m, NCR-7v, NCR7v (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепловой энергии ТСК7М, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на теплосчетчик ТСК-7М (ТСК7М)
см. Карта заказа теплосчетчика ТСК-7М (скачать опросный лист теплосчетчика ТСК-7М).
см. Технические характеристики ТСК-7М теплосчетчик (Тех.описание).
см. Руководство по эксплуатации ТСК-7М теплосчетчик.
см. Методика поверки ТСК7М теплосчетчик.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация об универсальных многоканальных теплосчетчиках (ТСУМ)
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.
Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.
Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)
Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды счетчики количества тепловой энергии/тепла (ТСУМ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод для электромагнитных ППР с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков
Составные элементы универсальных многоканальных счетчиков тепла (тепловычислитель(теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСЭМ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.
Требования к монтажу первичных преобразователей расхода — ППР (расходомеров)
При монтаже первичных преобразователей расхода — ППР (любого из принципов действия: электромагнитный, ультразвуковой, тахометрический (турбинный), вихревой и пр.) должны быть соблюдены следующие обязательные условия и требования монтажа:
а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ППР(особенно расходомера электромагнитного принципа действия) на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
