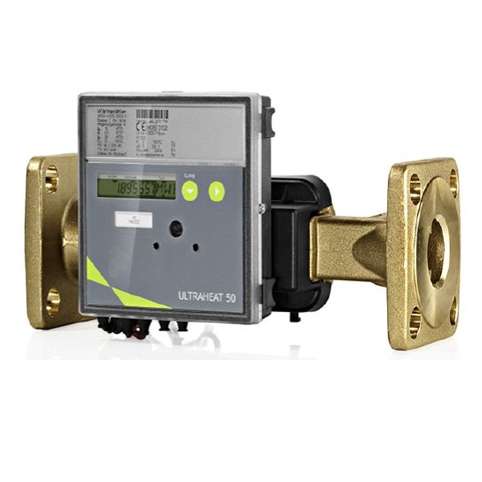

Теплосчетчик ULTRAHEAT UH50 предназначен для измерения потребляемой тепловой энергии в системах тепло- и водоснабжения, в том числе многоквартирных домов.
Теплосчетчик ULTRAHEAT UH50 применяется в качестве расходомера-регистратора, счетчика холода (охлаждения, холодоснабжения), комбинированного счетчика тепла/холода в указанных системах. Не может использоваться в водяных системах с примесью гликоля.
Теплосчетчик состоит из вычислителя, ультразвукового преобразователя расхода и двух температурных датчиков.
В связи с отсутствием подвижных частей механический износ не происходит. Новая конструкция расходомеров для малых типоразмеров UH50 (2WR6 и 2WR7) исключает «использование и учет» отраженных от стенок сигнала. Зоны успокоения потока не требуются.
Технические характеристики ULTRAHEAT UH50
Рабочий диапазон измерения объемного расхода от Qmin до Qmax;
Измерительный диапазон 1:100 по EN 1434;
Максимальная температура теплоносителя в преобразователе расхода 130°С; максимальное рабочее избыточное давление теплоносителя – 1,6 или 2,5 МПа.
Питание от встроенной батареи (срок службы 6, 11 и 16 лет) или от внешнего источника напряжением от 12 до 24 В или от 12 до 36 В. Имеется автоматическое распознавание вида подключённого питания. При отсутствии напряжения в сети питание поддерживается встроенным конденсатором около 20 минут.
Встраивание теплосчетчика — в прямой и обратный трубопровод, рабочее положение произвольное;
Ассортимент выпускаемых счетчиков содержит варианты исполнения по расходу — от 0,6 до 60 м3/ч, по номинальному давлению PN16 и PN25 и по длине преобразователя расхода — от 110 до 360 мм. В исполнении расходомера-регистратора прибор может подключаться к вычислителям других изготовителей;
Диапазон измерения температуры теплоносителя – 2…180 °С; диапазон измерения разности температур теплоносителя – 3…120 °С. При температурах теплоносителя выше 90°C вычислитель должен быть закреплен отдельно от преобразователя расхода;
В эксплуатационных условиях прибор имеет программную защиту, препятствующую изменению защищенных метрологических параметров;
Порог срабатывания при измерении расхода может быть различным и составляет в стандартном исполнении 40% минимального расхода. Этот параметр может быть заказан при составлении кода изделия или изменен в последующем с помощью программы PappaWin в диапазоне 5..100% шагами в 5%;
Расширенные возможности выбора периодичности измерений (периодичность измерения расхода и периодичность измерения температуры).
Функциональные возможности теплосчетчика ULTRAHEAT UH50
Теплосчетчик ULTRAHEAT UH50 обеспечивает измерение и сохранение данных, объем которых зависит от конфигурации прибора:
— Измерение тепловой энергии и объема теплоносителя с высокой стабильностью и заданной реакцией на перегрузки;
— Вычисление и хранение в памяти максимальных значений с датой их регистрации в архивах;
Архивирование накопленных значений измеряемой среды в следующих архивах:
— часовой архив с глубиной архивирования 1080 часов;
— суточный архив глубиной архивирования 65 дней;
— месячный архив с глубиной архивирования 15 месяцев;
— годовой архив глубиной архивирования 15 лет;
— Архивирование происходящих событий и действий в журнале событий;
Общий и тарифный учет потребления в зависимости от различных критериев. Управление тарифами: пороговое значение может быть установлено по расходу, тепловой мощности, температурам прямого или обратного потоков или разности температур. Дополнительно к известным тарифам 2WR5 введены новые тарифные функции: пороговый тариф по параметру «Температура прямого потока», суммирование энергии или объема в тарифных регистрах (на выбор), тариф превышения потребления на базе установленного порога температуры обратного потока;
— Самодиагностика и отображение на дисплее значений, параметров, сообщений о неисправностях и сбоях;
— Сервисные функции (считывание и параметрирование с помощью программного приложения PappaWin).
Интерфейсы теплосчетчика ULTRAHEAT UH50
Теплосчетчики ULTRAHEAT UH50 серийно оснащены оптическим интерфейсом по EN 62056-21:2002. Кроме того, в приборе может быть установлено до двух из представленных коммуникационных модулей:
Импульсный модуль (импульсы по теплу/объему/статусу прибора/тарифному регистру 1/тарифному регистру 2; выход пассивный, с подавлением «дребезга»);
CL-модуль (пассивная 20mA-токовая петля по EN 62056-21:2002);
M-Bus-модуль по EN 1434-3, обязательный протокол и расширенный с возможностью конфигурирования протокол (в т.ч. для работы с пригодным регулятором отопления);
Аналоговый модуль: параметры выходного сигнала: 0..20mA, или 4..20mA, или 0..10V; энергообеспечение от внешнего сетевого блока питания (WZR-NE);
Радиомодуль (для радиосистемы Landis&Gyr от 09.2007);
Мульти-Модуль (не встраиваемый в прибор). Внешний Мульти-Модуль расширяет тепло-счетчик на три дополнительных места для модулей серии 2WR5. За счет этого возможно применение теплосчетчика с одним модулем UH50 и тремя модулями 2WR5.
Модули не оказывают влияния на накопленные значения и процесс измерения и поэтому могут быть в любое время установлены в прибор без нарушения поверочного клейма.
Метрологические характеристики ULTRAHEAT UH50
| Наименование | Значения |
| Классы точности счетчиков тепловой энергии | класс В или А по ГОСТ Р 51649-2000 (класс 2 или 3 по ГОСТ Р EN 1434) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии Класс В | δ0 = +/-(3 + 4δtн/δt + 0,02Gном/G)%, но не более ± 5% при разности температур 10…20 °С и не более ± 4% при разности температур >20 °С |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии Класс А | δ0 = +/-(4 + 4δtн/δt + 0,02Gном/G)% |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от Gн до Gв,%: Класс В | δG = ±(2 + 0,02Gном/G)%, но не более ± 2% при расходах выше 0,04 Gв |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от Gн до Gв,%: Класс А | δG = ±(3 + 0,05Gном/G)%, но не более ± 5% |
| Межповерочный интервал счетчика | 4 года |
| Гарантийный срок эксплуатации UH50 | 2 года |
* — где δtн и δt – значения наименьшей и измеренной разности температур в подающем и обратном трубопроводах; Gном и G – значения номинального и измеренного расхода теплоносителя.
ULTRAHEAT UH50 сертифицирован согласно Директиве ЕС 2004/22/EG на соответствие европейскому стандарту EN 1434, а также согласно национальным стандартам применяющих стран.
Опросный лист для теплосчетчика ULTRAHEAT UH50
Дополнительная информация об ультразвуковых теплосчетчиках
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Ультразвуковой (далее УЗ) теплосчетчик (далее ТСУЗ) состоит из следующих базовых элементов: тепловычислителя (электронного измерительно-вычислительного блока), одного или нескольких первичных ультразвуковых преобразователей расхода — УПР (УЗ счетчиков-расходомеров), а также комплекта термопреобразователей сопротивления (с НСХ: 100П, Pt100, Pt500, Pt1000), с комплектом защитных гильз и приварных бобышек, а также возможна доукомплектация рядом дополнительных элементов, таких как — датчики/преобразователи давления — ПД. , комплекта соединительных проводов, периферийных устройств и прочего оборудования.
Комплектация и доп. оборудование к ультразвуковым теплосчетчикам
Стоимость ультразвукового теплосчетчика (ТСУЗ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа УЗ теплосчетчика (ТСУЗ) и входящих в его состав приборов (в первую очередь преобразователей — ультразвуковых расходомеров УЗР), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды счетчиков количества тепловой энергии/тепла (ТСУЗ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные ультразвуковые счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУЗ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Ультразвуковые преобразователи расхода УПР.
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
Присоединительная арматура УЗ преобразователей расхода — УПР:
— Комплекты монтажных частей — КМЧ Ду15…300 и более мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков
Составные элементы УЗ счетчиков тепла (тепловычислитель(теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +500 С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСУЗ в холодных помещениях при температуре менее +50 С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.
Требования к монтажу первичных преобразователей расхода — ППР (ультразвуковых расходомеров УЗР)
При монтаже первичных преобразователей расхода — ППР должны быть соблюдены следующие обязательные условия и требования монтажа:
а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР/УПР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР/УПР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ППР/УПР на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация счетчик количества тепловой энергии/тепла ТСУЗ
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) ультразвукового счётчика тепла (ТСУМ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
