Теплосчетчики Днепр-Теплоком с ультразвуковым преобразователем выпускаются в следующих пяти вариантах исполнения (шифрах заказа): 01.101.1; 05.080.1; 05.080.1-1, 02.131.1, 02.141.1:
1. «01.101.1» — теплосчетчик Днепр-Теплокомна насыщенный пар со степенью сухости до 95% (шифр 01.101.1)
Предназначен для измерения количества тепловой энергии в паровых системах теплоснабжения. Снабжен: расходомером с накладными датчиками, тепловычислителем ВКТ-5, датчиками температуры, давления. Dу от 20 до 700 мм
2. «05.080.1» — теплосчетчик Днепр-Теплоком на воду (для открытых систем, шифр 05.080.1)
Предназначен для измерения количества тепловой энергии в открытых системах теплоснабжения, в том числе с загрязненными теплоносителями. Снабжен: 2-х канальным врезным ультразвуковым преобразователем расхода с автономным питанием, тепловычислителем ВКТ-7 с автономным питанием, датчиками температуры. Dу от 15 до 100 мм.
3. «05.080.1-1» — Теплосчетчик Днепр-Теплоком на воду (V-образный датчик)(для открытых систем, шифр 05.080.1-1)
Предназначен для измерения количества тепловой энергии в открытых системах теплоснабжения, в том числе с загрязнёнными теплоносителями. Снабжен: 2-х канальным врезным ультразвуковым преобразователем расхода с автономным питанием, тепловычислителем ВКТ-7 с автономным питанием, датчиками температуры. Dу от 65 до 200 мм.
4. «02.131.1» — Теплосчетчик Днепр-Теплоком на воду(стационарный вариант, шифр 02.131.1)
Предназначен для измерения количества тепловой энергии в закрытых системах теплоснабжения, в том числе с загрязненными теплоносителями. Снабжен: 1-но канальными накладными ультразвуковыми преобразователями расхода, тепловычислителем ВКТ-7 с автономным питанием, датчиками температуры. Dу от 80 до 700 мм.
5. «02.141.1» — Теплосчетчик Днепр-Теплоком на воду. Для средних и больших диаметров труб (стационарный вариант, шифр 02.141.1)

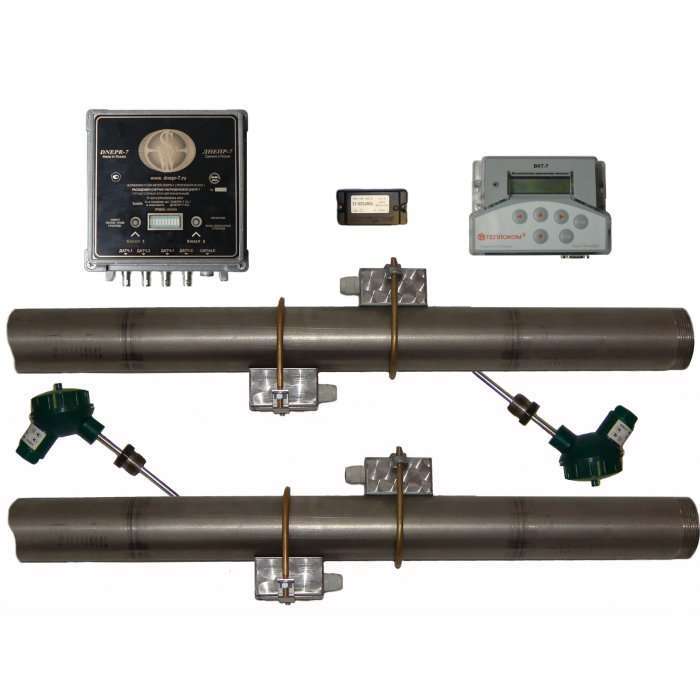

Предназначен для измерения количества тепловой энергии в открытых системах теплоснабжения, в том числе с загрязненными теплоносителями. Снабжен: 2-х канальным преобразователем расхода с накладными датчиками, на подающий и обратный трубопровод, тепловычислителем ВКТ-7, датчиками температуры. Dу от 80 до 600 мм.
Опросный лист для теплосчетчика Днепр-Теплоком (шифры 011011; 050801; 050801-1, 021311, 021411)
Дополнительная информация об ультразвуковых теплосчетчиках
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Ультразвуковой (далее УЗ) теплосчетчик (далее ТСУЗ) состоит из следующих базовых элементов: тепловычислителя (электронного измерительно-вычислительного блока), одного или нескольких первичных ультразвуковых преобразователей расхода — УПР (УЗ счетчиков-расходомеров), а также комплекта термопреобразователей сопротивления (с НСХ: 100П, Pt100, Pt500, Pt1000), с комплектом защитных гильз и приварных бобышек, а также возможна доукомплектация рядом дополнительных элементов, таких как — датчики/преобразователи давления — ПД. , комплекта соединительных проводов, периферийных устройств и прочего оборудования.
Комплектация и доп. оборудование к ультразвуковым теплосчетчикам
Стоимость ультразвукового теплосчетчика (ТСУЗ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа УЗ теплосчетчика (ТСУЗ) и входящих в его состав приборов (в первую очередь преобразователей — ультразвуковых расходомеров УЗР), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды счетчиков количества тепловой энергии/тепла (ТСУЗ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные ультразвуковые счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУЗ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Ультразвуковые преобразователи расхода УПР.
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
Присоединительная арматура УЗ преобразователей расхода — УПР:
— Комплекты монтажных частей — КМЧ Ду15…300 и более мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков
Составные элементы УЗ счетчиков тепла (тепловычислитель(теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСУЗ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.
Требования к монтажу первичных преобразователей расхода — ППР (ультразвуковых расходомеров УЗР)
При монтаже первичных преобразователей расхода — ППР должны быть соблюдены следующие обязательные условия и требования монтажа:
а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР/УПР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР/УПР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ППР/УПР на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация счетчик количества тепловой энергии/тепла ТСУЗ
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) ультразвукового счётчика тепла (ТСУМ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
