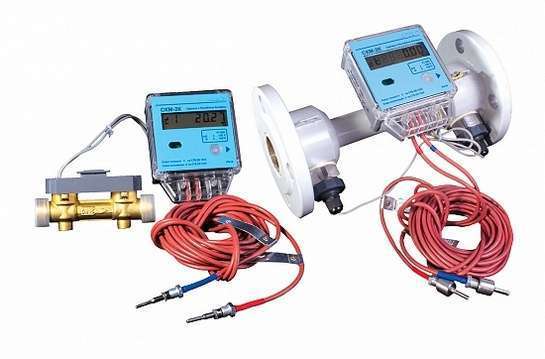

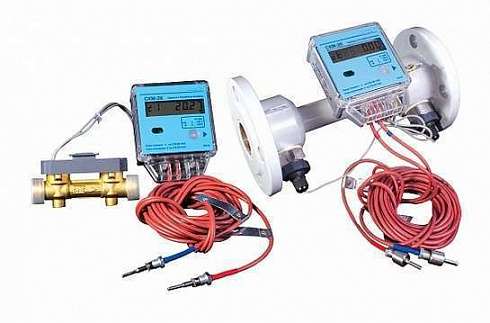

СКМ-2К "Компактный" теплосчетчик

Одноканальный ультразвуковой теплосчетчик ультразвуковой СКМ-2К «Компактный» (счетчик воды и тепла Ду15…100) предназначен для измерения количества тепловой энергии в закрытых системах теплоснабжения, а также объемного расхода и других параметров теплоносителя (температуры, объема, массы и т.д.), регистрации и хранения результатов измерений. Класс точности 2(В).

Теплосчетчик СКМ-2К применяется для системы учета теплопотребления на объектах жилищно-коммунального (ЖКХ) и бытового назначения, в квартирах жилых домов, домов индивидуальной застройки и для коммерческого учета теплопотребления арендаторов.

Межповерочный интервал (МПИ) — не более 48 месяцев.

Функциональные возможности теплосчетчика СКМ-2К «Компактный»:

— вычисление, индикация и регистрация количества тепловой энергии,
— измерение, индикация и регистрация объема теплоносителя , времени работы, времени работы без ошибок,
— измерение и индикация расхода теплоносителя, температуры воды в прямом потоке °С, температуры воды в обратном потоке,
— вычисление и индикация разности температур °С, тепловой мощности,
— хранение (архивация) результатов измерений.

Стоимость теплосчетчика СКМ-2К зависит от исполнения, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. ниже форму заказа теплосчетчика СКМ-2К).
Оптовая цена теплосчетчика СКМ-2К (базового исполнения) высылается по запросу.
Конкретные условия и цены, как заказать (купить) теплосчетчик СКМ-2К, наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Подробнее о счетчиках тепла, их видах, марках-моделях, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать теплосчетчик), комплектации, областях применения см. ниже.

Технические характеристики теплосчетчика СКМ-2К «Компактный»

Конструкция теплосчетчиков СКМ-2К

По конструктивному решению теплосчетчики СКМ-2К являются составными (компактными), многофункциональными микропроцессорными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором (ЖКИ).

В состав счетчика входят:

— вычислитель, совмещенный с электронным блоком датчика потока,
— ультразвуковой датчик потока (преобразователь расхода, расходомер), присоединение фланцевое или резьбовое. Датчик расхода неразрывно связан с вычислителем,
— комплект (2 шт.)т платиновых датчиков температуры Pt500.

Условия эксплуатации теплосчетчика СКМ-2К «Компактный»

Теплосчетчики СКМ2К не предназначены для использования во взрывоопасных и пожароопасных зонах в соответствии с ПУЭ, в системах безопасности АЭС, в среде, содержащей пыль и газы в концентрациях, разрушающих металлы.

Основные метрологические параметры теплосчетчика СКМ-2К (счетчика тепла и воды)

*- По умолчанию счетчик СКМ-2К укомплектован гальванически изолированным интерфейсом RS485 при условии использования внешнего питания.

Диапазоны измерения расхода счетчика СКМ-2К

Комплект поставки теплосчетчика СКМ-2К

По заказу теплосчетчик СКМ2К может быть укомплектован кабелем для подключения внешнего источника питания и интерфейса RS485

Форма записи условного обозначения при заказе теплосчетчика СКМ-2К «Компактный»

Для того, чтобы заказать (купить) теплосчетчик СКМ-2К (счетчик тепла и воды Ду15…100) нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.

При оформлении заказа на теплосчетчик СКМ-2К «Компактный» нужно указать следующие характеристики: Ду и тип присоединения датчика расхода — фланцевое или резьбовое.

Также возможно отдельно заказать КМЧ и КПЧ, трубопроводную арматуру, оборудование для удаленной диспетчеризации и другое дополнительное, вспомогательное и связанное оборудование для теплосчетчиков, с подробной информацией можно ознакомиться ниже по тексту.

Возможные ошибки при оформлении заказа на счетчик тепла СКМ2-К (CKM-2K)

Ввиду относительной сложности обозначения и формы заказа счетчика тепла и воды СКМ2-К (CKM-2K), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора:  тепловычислитель, вычислитель количества тепловой энергии теплоты, теплоэнергоконтроллер, тепловой- или термосчётчик, счетчик тепла, водосчетчик, тепломер, тепловодомер, теплометр, водомер, прибор учета потребления тепла, терморегистратор, термостат, термопреобразователь, регистратор, датчик, преобразователь, сигнализатор, детектор, индикатор, сенсор и т.п.
— неправильные обозначения модели, другие модели: СКМ2К, СК-М2К, СКМ.2К, СКМ 2К, СКМ-К, СКМ.К, СКМ-2, СКМ2, СК.М2; CKM-2K, CKM2K, CKM2-K (латиницей вместо кириллицы) и др.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например SCM-2K heat meter, teploschetchik SKM-2K, CRV-2R, CRV2R, CKM-2K, CKM2K (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название — «СКМ-2К теплосчетчик», тип, количество каналов (труб) и их диаметр Ду, ), виды расходомеров — электромагнитные, ультразвуковые, тахометрические (крыльчатые или турбинные) диапазоны измерения ППР), типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию, дополнительно оборудование и монтажно-запорную арматуру по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).

Техническая документация на теплосчетчик СКМ-2К:
см. Карта заказа теплосчетчика СКМ-2К (скачать опросный лист).
см. Технические характеристики СКМ-2К теплосчетчик (Тех.описание).
см. Руководство по эксплуатации СКМ-2К теплосчетчик.
см. Методика поверки СКМ-2К теплосчетчик.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Дополнительная информация об ультразвуковых теплосчетчиках (УЗ счетчиков отопления)

Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.

Ультразвуковой (далее УЗ) теплосчетчик (далее ТСУЗ) состоит из следующих базовых элементов: тепловычислителя (электронного измерительно-вычислительного блока), одного или нескольких первичных ультразвуковых преобразователей расхода — УПР (УЗ счетчиков-расходомеров), а также комплекта термопреобразователей сопротивления (с НСХ: 100П, Pt100, Pt500, Pt1000), с комплектом защитных гильз и приварных бобышек, а также возможна доукомплектация рядом дополнительных элементов, таких как — датчики/преобразователи давления — ПД. , комплекта соединительных проводов, периферийных устройств и прочего оборудования.

Комплектация и доп. оборудование к ультразвуковым теплосчетчикам

Стоимость ультразвукового теплосчетчика (ТСУЗ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа УЗ теплосчетчика (ТСУЗ) и входящих в его состав приборов (в первую очередь преобразователей — ультразвуковых расходомеров УЗР), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

По назначению и типоразмеру можно выделить следующие виды счетчиков количества тепловой энергии/тепла (ТСУЗ):
— индивидуальные теплосчетчики (Ду15, Ду20 мало расходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.

Общедомовые и промышленные ультразвуковые счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУЗ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ промышленный компьютер)).
— Ультразвуковые преобразователи расхода УПР.
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Т под. — Т обр.).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).

Присоединительная арматура УЗ преобразователей расхода — УПР:
— Комплекты монтажных частей — КМЧ Ду15…300 и более мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков

Составные элементы УЗ счетчиков тепла (тепловычислитель, теплоэнергоконтроллер, расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50⁰ С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСУЗ в холодных помещениях при температуре менее +5⁰ С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.

Требования к монтажу первичных преобразователей расхода — ППР (ультразвуковых расходомеров УЗР)

При монтаже первичных преобразователей расхода — ППР должны быть соблюдены следующие обязательные условия и требования монтажа:

а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);

в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.

г) На случай ремонта или замены ППР/УПР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР/УПР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка ППР/УПР на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
