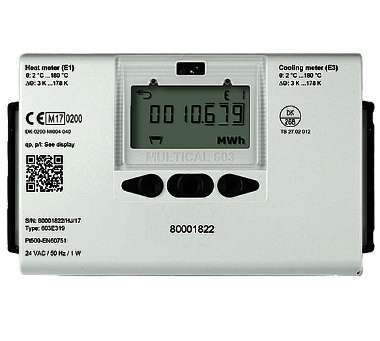

Счетчик тепла и охлаждения MULTICAL 603

Счетчик тепла и охлаждения MULTICAL-603 (современный аналог MULTICAL-602)  новый инновационный универсальный вычислитель, пригодный для применения в качестве теплосчетчика, счетчика энергии охлаждения или комбинированного счетчика тепловой энергии/энергии охлаждения в комплекте с 1 или 2 датчиками расхода и 2 или 3 датчиками температуры. Счетчик предназначен для измерения энергии в практически любых системах теплопотребления с водой в качестве энергоносителя. Помимо измерения тепловой энергии и энергии охлаждения MULTICAL 603 может применяться для контроля утечек, непрерывного мониторинга режима эксплуатации, ограничения мощности и расхода с помощью моторной задвижки, а также для измерения энергии в закрытых и открытых системах.

Тепловычислитель MULTICAL-603 имеет встроенную функцию автоматического определения цены импульса расходомеров, которая делает возможным замену расходомеров ULTRAFLOW без ручной перенастройки вычислителя.
Это повышает гибкость в применении и позволяет держать на складе только один тип вычислителя, совместимого со всеми ультразвуковыми расходомерами.

Функция автоматического определения цены импульса расходомеров совместима с четвертым (последним) поколением ULTRAFLOW, производимыми с 2008 г.

Функция автоматического определения цены импульса расходомеров удобна, когда вам необходимо заменить только расходомерную часть, без замены вычислительного блока. MULTICAL-603 автоматически определит цену импульса нового расходомера и самостоятельно изменит свои настройки без специальных инструментов и вмешательства технических специалистов. Такая способность к перенастройке сохранит ваши ресурсы, деньги и позволит избежать ненужных затруднений.

Вычислитель MULTICAL-603 может быть оснащен двумя коммуникационными модулями, которые в сочетании с интегрированным интерфейсом M-bus позволяют использовать три типа связи. Мы предлагаем модули передачи данных Modbus, BACnet, M-bus, беспроводной M-bus и модуль аналоговых выходов.
Частый доступ к обновленным данным достигается за счет быстрого времени интеграции самим счетчиком в сочетании с оптимизированным энергопотреблением модуля.
Используя передачу данных через M-Bus, срок службы батарейки составляет 16 лет. И это при считывании данных через данный модуль каждые 10 секунд.

Преимущества счетчика тепла и охлаждения MULTICAL-603:

— встроенный проводной интерфейс M-Bus
— модули аналогового выхода
— M-Bus модули (Wired и wireless)
— промышленные модули (ModBus, BACnet)
— отделяемые датчики расхода и вычислитель
— возможность подключения расходомеров других производителей (qp 0,6…15.000 м³/ч)

Стоимость счетчиков тепла и охлаждения MULTICAL 603 зависит от количества датчиков расхода и температуры, комплектации и доп. опций, а также других ценообразующих факторов; уточняйте у менеджеров.

Технические характеристики счетчика тепла и охлаждения MULTICAL-603

* Тепловычислитель MULTICAL 603 можно заказать в комплекте с ультразвуковыми расходомерами ULTRAFLOW.
** Срок службы батареи вычислителя зависит от множества факторов, например режима интеграции, интервала считывания данных.
*** Стандартная длина кабеля 2,5 м, 5 м или 10 м. Возможно увеличить длину до 30 м с помощью Бокса для удлинения кабеля, с возможностью передачи инфо-кодов сбоев расходомера. Также возможно увеличить длину до 100 м с помощью Импульсного передатчика, без возможности передачи инфо-кодов сбоев расходомера.

Особенности счетчика тепла и охлаждения MULTICAL-603

Устройство может поставляться в различной комплектации и запрограммировано с учетом нужд заказчика.Сначала по таблице кода Типа подбирается состав оборудования. Затем, исходя из конкретной задачи, определяют программную конфигурацию ‐ код конфигурации.
Выбираются параметры, связанные с кодом страны,включая выбор часового пояса, первичного адреса M‐Bus и даты отчета (за год и за месяц). Путем выбора опций и конфигураций MULTICAL®603 можно адаптировать к актуальной задаче.

При поставке счетчик полностью сконфигурирован изготовителем, но возможна его перекомплектация (переконфигурация) после установки у потребителя в соответствии с конкретной задачей.Переконфигурирование осуществляется через уровень интерфейса НАСТРОЙКИ или при помощи ПО METERTOOLHCW или READy.

Возможные ошибки при оформлении заявки на счетчик тепла и охлаждения MULTICAL 603

Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа на счетчик тепла и охлаждения MULTICAL 603, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: счётчик отопления, вычислитель энергии, блок контроля холода, регистратор охлаждения, измеритель тепловой энергии и охлаждения (холодоснабжения), регистратор холода  и т.п.
— неправильные обозначения модели и орфографические ошибки: вычислитель Мультикал-603, СТ-Мультикал-603М.
— устаревшее обозначение, ранние модификации: тепловычислитель Мультикал-602, Мультикал-601 (устаревшие модификация).
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: heating and energy meter MULT-603, vekmn1603 и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла и охлаждения MULTICAL 603, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, параметры измеряемой / контролируемой (Тис) и окружающей среды (Тос) отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Дополнительная информация об ультразвуковых теплосчетчиках

Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.

Ультразвуковой (далее УЗ) теплосчетчик (далее ТСУЗ) состоит из следующих базовых элементов: тепловычислителя (электронного измерительно-вычислительного блока), одного или нескольких первичных ультразвуковых преобразователей расхода — УПР (УЗ счетчиков-расходомеров), а также комплекта термопреобразователей сопротивления (с НСХ: 100П, Pt100, Pt500, Pt1000), с комплектом защитных гильз и приварных бобышек, а также возможна доукомплектация рядом дополнительных элементов, таких как — датчики/преобразователи давления — ПД. , комплекта соединительных проводов, периферийных устройств и прочего оборудования.

Комплектация и доп. оборудование к ультразвуковым теплосчетчикам

Стоимость ультразвукового теплосчетчика (ТСУЗ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа УЗ теплосчетчика (ТСУЗ) и входящих в его состав приборов (в первую очередь преобразователей — ультразвуковых расходомеров УЗР), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

По назначению и типоразмеру можно выделить следующие виды счетчиков количества тепловой энергии/тепла (ТСУЗ):
— индивидуальные теплосчетчики (Ду15, Ду20 мало расходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.

Общедомовые и промышленные ультразвуковые счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУЗ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ промышленный компьютер)).
— Ультразвуковые преобразователи расхода УПР.
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Т под. — Т обр.).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).

Присоединительная арматура УЗ преобразователей расхода — УПР:
— Комплекты монтажных частей — КМЧ Ду15…300 и более мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков

Составные элементы УЗ счетчиков тепла (тепловычислитель, теплоэнергоконтроллер, расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50⁰ С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСУЗ в холодных помещениях при температуре менее +5⁰ С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.

Требования к монтажу первичных преобразователей расхода — ППР (ультразвуковых расходомеров УЗР)

При монтаже первичных преобразователей расхода — ППР должны быть соблюдены следующие обязательные условия и требования монтажа:

а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);

в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.

г) На случай ремонта или замены ППР/УПР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР/УПР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка ППР/УПР на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
