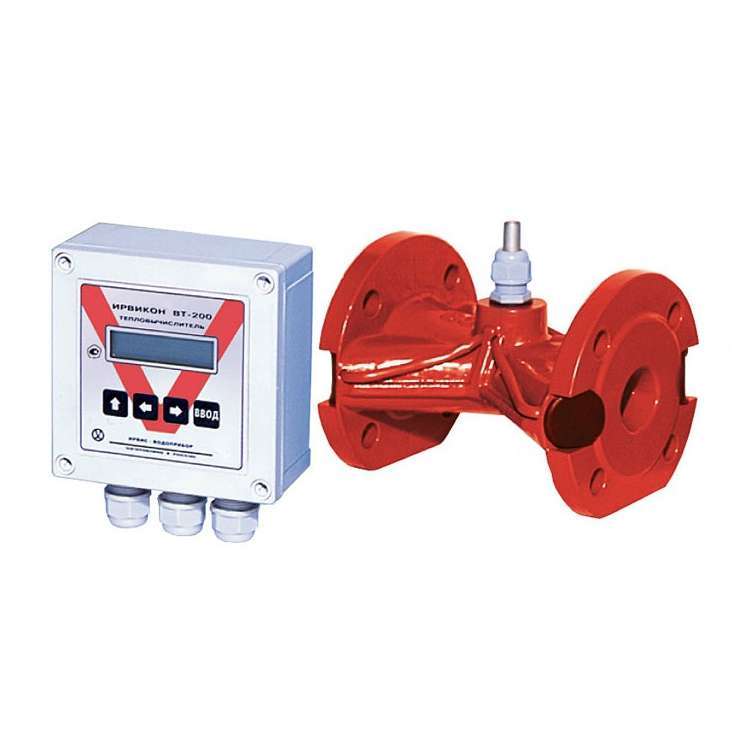

Теплосчетчик ультразвуковой ИРВИКОН ТС-200 разработан для измерения, регистрации и коммерческого учета тепловой энергии в открытых и закрытых системах теплоснабжения промышленных и бытовых зданиях и сооружениях. Данный теплосчетчик также может регистрировать параметры потребления тепла и воды без измерения количества тепловой энергии, а так же измерять температуру воздуха.
В состав прибора могут входить до 4-х датчиков расхода, до 4-х датчиков температуры и 2 датчика давления. В качестве датчиков расхода используются ультразвуковые или турбинные и крыльчатые преобразователи. Теплосчетчик ИРВИКОН автоматически осуществляет диагностику, фиксируя в архиве нарушения в работе собственных узлов, а также выход измеряемых параметров за допустимые пределы. Прибор обеспечивает архивирование часовых значений параметров за 45 суток, суточных за 1,5 года, месячных за 5 лет. Срок хранения информации при выключенном питании — до 10 лет.
Функциональные особенности теплосчетчиков ИРВИКОН ТС-200
— измерение объема, массы, расхода, температуры и давления теплоносителя
— регистрация количества теплоэнергии, массы, объема, средней температуры, средней разности температур и среднего давления
— индикация показаний текущих и архивных параметров и их вывод на компьютер или принтер
— архивация почасовых, посуточных и помесячных данных
— проверка соответствия параметров допускаемым диапазонам
— защита от несанкционированного доступа
— подключение теплосчетчиков в сеть
Состав теплосчетчика ИРВИКОН ТС-200
— тепловычислитель ИРВИКОН ВТ-200
— преобразователи расхода (объема) теплоносителя
— преобразователи температуры
— преобразователи давления
Пластмассовый корпус теплосчетчика изготовлен из ударопрочного полистирола. Герметичность корпуса обеспечивается уплотнениями на стыковочных швах.
ИРВИКОН ТС-200 производится в 4-х исполнениях в зависимости от количества каналов измерения. Возможность многоканального использования счетчика обеспечивается за счет использования блока приема и передачи цифровых данных.
| Исполнение | Кол-во каналов измерения | Количество подключаемых датчиков | ||
| датчиков объема | датчиков температуры | датчиков давления | ||
| ТС-200.01 | 1 | 1-3 | 2-3 | 2-3 |
| ТС-200.02 | 2 | 3-6 | 3-6 | 3-6 |
| ТС-200.03 | 3 | 3-8 | 6-8 | 6-8 |
| ТС-200.04 | 4 | 8 | 8 | 8 |
Технические параметры эксплуатации теплосчетчика ИРВИКОН ТС-200
| Наименование параметра | Значение |
| Диапазон измерения температур теплоносителя | 0…+160°С |
| Диапазон измерения температур газообразных сред | -60…+100°С |
| Диапазон измерения разности температур теплоносителя | +1…+155°С |
| Межповерочный интервал | 4 года |
| Средний срок службы прибора | не менее 12 лет |
| Габаритные размеры тепловычислителя | 130х160х65 мм или 180х180х65 мм |
| Масса тепловычислителя | не более 1,5 кг |
Метрологические характеристики теплосчетчика ИРВИКОН ТС-200
Основная абсолютная погрешность по показаниям температуры не выходит за пределы допускаемых значений, равных ±(0,3+0,004 |t|). °С
Основная относительная погрешность теплосчетчика при измерении массы воды не превосходит значений ± dо,
где do — основная погрешность используемого преобразователя объема.
Основная приведенная погрешность теплосчетчика при измерении давления воды не более ±0,6%
Основная относительная погрешность теплосчетчика при измерении времени не более ±0,005%
Источники питания тепловычислителя ИРВИКОН ТС-200
литиевая батарея
сеть переменного тока 220В с резервной литиевой батареей
сеть постоянного тока 9В с резервной литиевой батареей
Скачать карту заказа Ирвикон ТС-200
Дополнительная информация об ультразвуковых теплосчетчиках
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Ультразвуковой (далее УЗ) теплосчетчик (далее ТСУЗ) состоит из следующих базовых элементов: тепловычислителя (электронного измерительно-вычислительного блока), одного или нескольких первичных ультразвуковых преобразователей расхода — УПР (УЗ счетчиков-расходомеров), а также комплекта термопреобразователей сопротивления (с НСХ: 100П, Pt100, Pt500, Pt1000), с комплектом защитных гильз и приварных бобышек, а также возможна доукомплектация рядом дополнительных элементов, таких как — датчики/преобразователи давления — ПД. , комплекта соединительных проводов, периферийных устройств и прочего оборудования.
Комплектация и доп. оборудование к ультразвуковым теплосчетчикам
Стоимость ультразвукового теплосчетчика (ТСУЗ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа УЗ теплосчетчика (ТСУЗ) и входящих в его состав приборов (в первую очередь преобразователей — ультразвуковых расходомеров УЗР), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды счетчиков количества тепловой энергии/тепла (ТСУЗ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные ультразвуковые счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУЗ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Ультразвуковые преобразователи расхода УПР.
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
Присоединительная арматура УЗ преобразователей расхода — УПР:
— Комплекты монтажных частей — КМЧ Ду15…300 и более мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков
Составные элементы УЗ счетчиков тепла (тепловычислитель (теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСУЗ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.
Требования к монтажу первичных преобразователей расхода — ППР (ультразвуковых расходомеров УЗР)
При монтаже первичных преобразователей расхода — ППР должны быть соблюдены следующие обязательные условия и требования монтажа:
а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР/УПР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР/УПР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ППР/УПР на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация счетчик количества тепловой энергии/тепла ТСУЗ
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) ультразвукового счётчика тепла (ТСУМ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
