Термогигрометры ИВА-6А и ИВА-6Н — это автономные переносные (портативные) приборы, предназначенные для измерения относительной влажности, температуры и атмосферного давления (опционально) воздуха в жилых, складских и производственных помещениях, а также в свободной атмосфере.
Области применения термогигрометров ИВА-6А и ИВА-6Н
-для измерения параметров микроклимата в музеях, архивах, библиотеках, аптеках, испытательных лабораториях, в чистых производственных помещениях фармацевтической и электронной промышленности;
-для аттестации рабочих мест в центрах охраны труда и ЦГСЭН;
-для контроля влажности воздуха в полиграфической промышленности;
-для контроля хранения продукции.
Стоимость термогигрометров ИВА-6Н,-6А зависит от варианта исполнения, дополнительных опций, аксессуаров, общего объема заказа и других ценообразующих факторов (см. также информацию для заказа).
Конкретные условия и цены, как заказать/купить термогигрометры ИВА-6А, ИВА-6Н, наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров).
Особенности конструкции и измерительного процесса ИВА-6А,-6Н

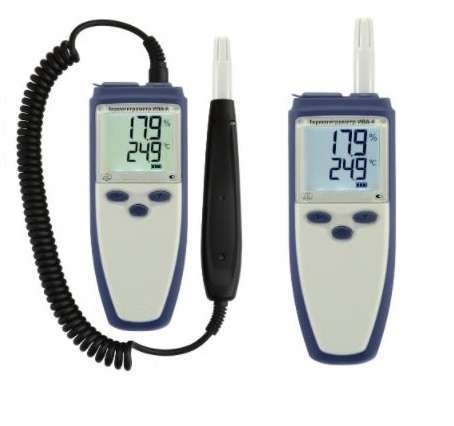

Термогигрометр ИВА-6А состоит из блока индикации и измерительного преобразователя, соединенных между собой удлинительным кабелем КУ-1 длиной около 1 метра, что позволяет контролировать влажность и температуру воздуха в труднодоступных местах, например, в вентиляционных каналах. При измерениях блок индикации держат в одной руке, измерительный преобразователь — в другой.
В термогигрометре ИВА-6Н измерительный преобразователь установлен на блоке индикации. При измерениях прибор держат в одной руке или размещают на горизонтальной поверхности. Термогигрометр Ива-6Н может быть размещен на стене с помощью кронштейна. При использовании удлинительного кабеля КУ-1 преобразователь термогигрометра ИВА-6Н может применяться как выносной зонд.
Метрологические характеристики термогигрометров ИВА-6А и ИВА-6Н практически одинаковы. Единственное различие — в диапазоне измерения температуры: от 0 до +60°С (без применения удлинительного кабеля КУ-1) у термогигрометра ИВА-6Н и от -20 до +60°С у термогигрометра ИВА-6А, что вызвано допустимыми условиями эксплуатации блока индикации.
На жидкокристаллическом дисплее (ЖКИ) термогигрометра ИВА-6А, ИВА-6Н постоянно высвечиваются текущие значения температуры и относительной влажности воздуха. Период обновления показаний — 1 минута. При нажатии на любую кнопку термогигрометр ИВА-6А, ИВА-6Н переходит в «быстрый» режим измерений и период обновления показаний индикатора уменьшается до 1 с. Через 30 секунд период обновления показаний индикатора возвращается к значению 1 минута.
Время непрерывной работы при использовании щелочных элементов емкостью 2 А/час и включении «быстрого» режима измерений не более 1 часа в сутки не менее 1 года.
Термогигрометр ИВА-6А, ИВА-6Н может показывать температуру точки росы (инея), пересчитанную из измеренных значений относительной влажности и температуры.
Термогигрометры ИВА-6А, ИВА-6Н при отрицательной температуре могут выводить значение относительной влажности над водой или над льдом.
При использовании адаптера КИ-3 термогигрометры ИВА-6А и ИВА-6Н могут быть подключены:
— к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
— к персональному компьютеру с программным обеспечением SensNet;
— к SCADA-системам различных разработчиков.
Термогигрометры ИВА-6А, ИВА-6Н выпускаются в 2-х модификациях:
без канала измерения атмосферного давления (ИВА-6А, ИВА-6Н, ИВА-6А-КП и ИВА-6Н-КП).
с каналом измерения атмосферного давления (ИВА-6А-Д, ИВА-6Н-Д, ИВА-6А-КП-Д и ИВА-6Н-КП-Д).
Размерность измеряемого параметра — «гПа» (гектоПаскали, 1 гПа = 0,1 кПа) или миллиметры ртутного столба – «мм.рт.ст.» определяется Пользователем при конфигурировании термогигрометра через USB-порт или вручную с передней панели блока индикации.
Основные технические характеристики термогигрометров ИВА-6А, ИВА-6Н
| Наименование параметра | Значение |
| Диапазон измерений относительной влажности | 0…98 % |
| Диапазон измерений температуры | -20…+60* °С |
| Диапазон измерений атмосферного давления | 700…1100** гПа |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при 23°С | |
| в диапазоне от 0 до 90% | не более 2% |
| в диапазоне от 90 до 98% | не более 3*** % |
| Пределы допускаемой абсолютной погрешности измерения температуры | не более 0,3°С |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | не более 0,1% |
| Пределы допускаемой абсолютной погрешности измерения атмосферного давления | не более 2,5 гПа |
| Постоянная времени, по относительной влажности | не более 2 мин |
| Постоянная времени, по температуре | не более 5 мин |
| Напряжение питания | 2…3 В (2 элемента типа АА) |
| Габаритные размеры термогигрометра Ива-6А | |
| -блока индикации | не более 25х70х135 мм |
| -измерительного преобразователя | не более 16х165 мм |
| -длина соединительного кабеля | не менее 0,8 м |
| Габаритные размеры термогигрометра Ива-6Н | не более 25х70х175 мм |
| Масса термогигрометра | не более 0,4 кг |
| Межповерочный интервал | 12 мес. |
*- для термогигрометра Ива-6Н указанный диапазон измерений при использовании удлинительного кабеля КУ-1. Без удлинительного кабеля диапазон измерений термогигрометра ИВА-6Н от 0 до +60°С;
**- для термогигрометров Ива-6А-Д, Ива-6Н-Д, Ива-6А-КП-Д и Ива-6Н-КП-Д.
***- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Исполнения термогигрометров ИВА-6А, ИВА-6Н
Термогигрометры ИВА-6А, ИВА-6Н выпускаются в 2-х исполнениях
-ИВА-6А-КП и ИВА-6Н-КП — с регистрацией измеренных значений на карту памяти типа microSD и возможностью считывания накопленных данных через USB-порт.
-ИВА-6А и ИВА-6Н — с отключенной функцией регистрации измеренных значений;
В термогигрометрах ИВА-6А, ИВА-6Н с отключенной функцией регистрации (ИВА-6А, ИВА-6Н, ИВА-6А-Д и ИВА-6Н-Д) функция регистрации может быть активирована Пользователем с помощью ключа, приобретаемого у Изготовителя прибора. Инструкция по активации и ключ поставляются на карте памяти или отправляются по электронной почте (в этом случае Потребитель приобретает карту памяти самостоятельно).
Для регистрации измеренных значений относительной влажности и температуры в реальном календарном режиме времени термогигрометр ИВА-6А, ИВА-6Н использует стандартные съемные карты памяти типа microSD. Карта памяти для приборов с активированной функцией регистрации данных входит в комплект поставки прибора. На этой же карте поставляется программа DataLogger.
Слот для установки карты расположен на верхнем торце блока индикации и закрыт силиконовой заглушкой. Разъем типа mini USB для подключения к персональному компьютеру расположен на правом торце блока индикации.
Количество записей измеренных значений влажности и температуры составляет 100 тыс. на 1 МБ емкости карты памяти, что обеспечивает непрерывную запись данных на весь ресурс работы комплекта батарей.
Считывание накопленных данных из термогигрометра ИВА-6А, ИВА-6Н может осуществляться двумя способами:
-с карты памяти через кард-ридер;
-через USB-порт термогигрометра.
Программа DataLogger обеспечивает считывание информации из карты памяти, формирует архив данных для каждого термогигрометра, создает текстовый и графический отчеты.
Карту памяти можно устанавливать в любой термогигрометр, так как в момент установки на ней создается файл, содержащий информацию о номере прибора. Записываемые на карту данные шифруются с целью предотвращения возможности их фальсификации.
Термогигрометр ИВА-6А, ИВА-6Н запоминает минимальные и максимальные значения влажности и температуры, время и дату этих событий. Прибор имеет яркую подсветку, регулируемую при конфигурировании термогигрометра через USB-порт с помощью программы DataLogger.
Термогигрометр ИВА-6А, ИВА-6Н имеет звуковую и визуальную индикацию выхода измеренных значений относительной влажности и температуры за установленные (с помощью программы DataLogger) пределы.
При эксплуатации термогигрометра в условиях высокой загрязненности настоятельно рекомендуем использовать защитный колпачок из пористого фторопласта для защиты от аэрозолей, пыли и конденсата. Применение защитного колпачка предотвращает деградацию метрологических характеристик при загрязнении поверхности сенсора влажности. Кроме того в процессе механической очистки сенсора от некоторых загрязнений возможно повреждение сенсора и, соответственно, дополнительные расходы на его замену.
При поверке измерительный преобразователь термогигрометра ИВА-6Н извлекается из блока индикации и устанавливается в термостат или образцовый генератор влажного газа. Соединение преобразователя с блоком индикации осуществляется с помощью удлинительного кабеля КУ-2. Установка в генератор влажного газа «Родник-2» осуществляется через переходную втулку. Подключение измерительного преобразователя к СОМ-порту персонального компьютера при юстировке осуществляется кабелем КИ-4.
Информация для заказа термогигрометров ИВА-6А, ИВА-6Н
Обозначение термогигрометров ИВА-6А, ИВА-6Н при заказе
| Модификации | Описание и характеристики |
| ИВА-6А | термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления |
| ИВА-6А-Д | термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления |
| ИВА-6А-КП | термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления |
| ИВА-6А-КП-Д | термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления |
| ИВА-6Н | термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления |
| ИВА-6Н-Д | термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления |
| ИВА-6Н-КП | термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления |
| ИВА-6Н-КП-Д | термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления |
| ИВА-6Н-РК | термогигрометр с передачей измеренных значений влажности и температуры по радиоканалу |
| ИВА-6Н-РК-Д | термогигрометр с передачей измеренных значений влажности, температуры и давления по радиоканалу |
Комплект поставки термогигрометров ИВА-6А, ИВА-6Н
| N | Наименование изделия или документа | Обозначение | Примечание |
| 1 | Термогигрометр: ИВА-6А ИВА-6Н |
ЦАРЯ.2772.001-0 ЦАРЯ.2772.001-1 |
Модификация и исполнение оговаривается при заказе |
| 2 | Руководство по эксплуатации | ЦАРЯ.2772.001РЭ | |
| 3 | Упаковка | ||
| 4 | Карта памяти microSD с ПО DataLogger | Для ИВА-6А(Н) -КП(-Д) |
Также совместно с термогигрометрами могут поставляться следующие дополнительные аксессуары:
1. Кронштейн для настенной установки термогигрометра.
2. Защитный колпачок для измерительного преобразователя из пористого фторопласта. Предназначен для защиты сенсоров от пыли и аэрозолей.
3. Переходная втулка для образцового генератора влажного газа «Родник-2». Предназначена для установки измерительного преобразователя в рабочую камеру генератора влажного газа при юстировке или поверке термогигрометра.
4. Удлинительный кабель КУ-2 для подключения измерительного преобразователя к блоку индикации термогигрометра ИВА-6Н при поверке.
5. Кабель КИ-4 для подключения измерительного преобразователя термогигрометров ИВА-6А и ИВА-6Н к СОМ-порту персонального компьютера при юстировке. Поставляется вместе с диском с программным обеспечением Rodnic и Iva6Calc.
6. Кард-ридер для считывания данных из карты памяти. Подключается к USB-порту персонального компьютера.
7. Кабель mini USB-А-Микрофор для считывания накопленных на карте памяти данных через USB-порт и конфигурирования термогигрометра. Поставляется с диском с ПО DataLogger.
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа термометров контактных (термогигрометров) типа ИВА-6А, ИВА-6Н, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора, отличающееся от заводского: термо-гигрометр датчик-преобразователь температуры и влажности, регистратор, цифровой сигнализатор, регулятор-микрофор, термогегрометер, термостат, термоизмеритель, сенсор, детектор, индикатор цифровой термогигрометрический и т.п.
— неправильные обозначения модели: IVA-6A, IWA-6A, IVA-6N, IVA-6H, UVA-6A, (латиницей вместо кириллицы) BDF-6F, BDF-6Y, BDF6-F, BDF/6Y и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: termogigrometer, contact thermometer, termometr-kontaktnyj (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на электронные термогигрометры, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации, необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на контактные термометры (термогигрометры)
см. Карта заказа ИВА-6А, ИВА-6Н термометры автономные переносные (портативные) (скачать опросный лист).
см. Технические характеристики ИВА-6А, ИВА-6Н термометры автономные переносные (Тех.описание).
см. Руководство по эксплуатации ИВА-6А, ИВА-6Н термометр контактный.
см. Методика поверки ИВА-6А, ИВА-6Н термометр контактный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
