Термопреобразователи сопротивления ТСП,ТСП-К предназначены для измерения температуры жидких, газообразных и сыпучих веществ.

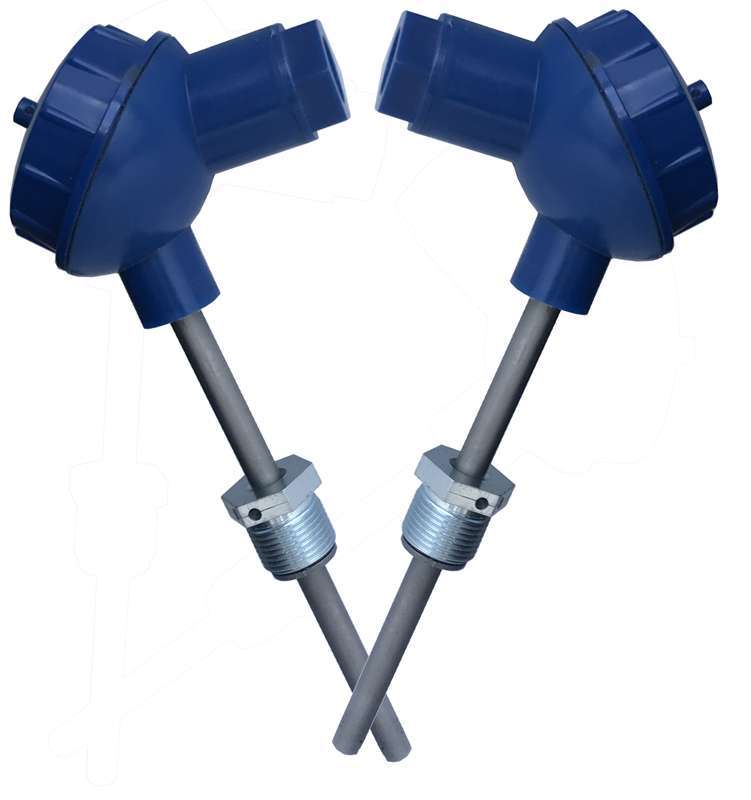

Подобранные комплекты (пары) термопреобразователи сопротивления тсп платиновые, разности температур ТСП-К предназначены для измерения температуры и разности температур в трубопроводах систем теплоснабжения в составе теплосчетчиков и измерительных систем учета количества тепла.
Принцип работы термопреобразователей сопротивления ТСП основан на преобразовании измеряемой температуры в изменения электрического сопротивления чувствительного элемента (ЧЭ) ТС. Типы и характеристики термопреобразователей приведены в таблице.
Стоимость термопреобразователей ТСП,ТСП-К сопротивления зависит от конструктивного исполнения, материалов от вида модификации и цен на доп. оборудование:
| Описание модификации | Обозначение при заказе | Цена* руб, без нал. |
| Термопреобразователи сопротивления ТСП-101 | ТСП-101 Г (-50…+200 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОРПУС) |
от 1100 |
| Термопреобразователи сопротивления ТСП-К-101 Г | (+3…+160 °C) D=6; ПЛАСТИКОВЫЙ КОРПУС) ПОДОБРАННАЯ ПАРА | от 1625 |
*- Все цены на термопреобразователи ТСП,ТСП-К указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики на термопреобразователи сопротивления ТСП,ТСП-К
| Тип чувствительного элемента | Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 | 0,00385 |
| Максимальный измерительный ток, мА, при сопротивлении: 100 Ом 500 Ом 1000 Ом |
1,0 0,7 0,3 |
| Класс допуска по ГОСТ 6651-2009 | А (F0.15) или В (F 0.3) |
| Допуск по ГОСТ 6651-2009, °С : — для F 0.15 — для F 0.3 |
± (0,15 + 0,002 |t|) ± (0,3 + 0,005 |t|) |
| Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) | ± (0,5 + 3Δtmin/ Δt) |
| Рабочий диапазон измеряемых температур, ºС: — для ТСП-101- для ТСП-102 — для ТСП-103 — для ТСП-К |
от -50 до +200 от -50 до +400 от -50 до +50 от -50 до +150 от 0 до +160 |
| Минимальная измеряемая разность температуры для модели ТСП-К, Δt min. ,ºС |
3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее | 100 |
| Ток утечки, мА, не более | 5 |
| Время термической реакции, не более, с | 60 |
| Схема соединения чувствительного элемента | 2-х проводная, 4-х проводная |
| Степень защиты | IP65 или IP54 |
| Рабочее давление, МПа, не более | 0,01 или 1,6 |
| Средний срок службы лет, не менее | 10 |
| Длина монтажной части, L, не более, м | 60,70, 80, 100, 120, 160, 250 |
| Габаритные размеры коммутационной головки, не более, мм: модель ТСП-102, ТСП-103 модели ТСП и ТСП-К-101 с монтажной гайкой модели ТСП и ТСП-К-101 без монтажной гайки |
85х60х36 80х58х125 80х58х64 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: — температура окружающего воздуха, ºС — относительная влажность окружающего воздуха, при 35 ºС и ниже |
от -50 до +70 80 % |
| Межповерочный интервал, лет | 4 |
Типы исполнения термопреобразователей сопротивления ТСП,ТСП-К
| Условное обозначение НСХ ЧЭ | Диапазон измерений, ºС | ||||
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||||
| ТСП-101 | ТСП-К | ТСП-102 | ТСП-103 | ||
| Pt 100 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
| Pt 500 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
| Pt 1000 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
Габаритные размеры термопреобразователей сопротивления ТСП, ТСП-К
Термопреобразователь ТСП-101
Термопреобразователь ТСП-К
Термопреобразователь ТСП-102
Термопреобразователь ТСП-103
Термопреобразователь ТСП-101П
Термопреобразователь ТСПK
Формы заказов:
Форма зааказа на термопреобразователи сопротивления ТСП,ТСП-К
Форма заказа ТСП
В заявке необходимо указать следующее: тип термопреобразователя, номинальную статическую характеристику W100, класс допуска, номер схемы соединения чувствительного элемента, длину монтажной части, длину кабеля, заказываемое
количество.Арматура для монтажа заказывается отдельно. Монтажная часть защитной арматуры ТС, рассчитанная на условное давление Ру выдерживает испытания на прочность пробным давлением Рпр и на герметичность давлением от 0,4 до 0,6 МПа.
Принцип работы и устройство:
Измерение температуры производится чувствительным элементом (ЧЭ), представляющим собой намотку из медной или платиновой проволоки, или тонкопленочный платиновый ЧЭ.
Электрическое сопротивление ЧЭ изменяется с изменением температуры измеряемой среды и однозначно ей соответствует. ЧЭ помещен в защитную арматуру (материал защитной арматуры приведен в приложениях А, Б, Д) и соединительными проводами подключается к армированным контактам корпуса соединительной головки или (в зависимости от исполнения) соединительным кабелем выведен для дальнейшей коммутации в системах автоматизации.
В качестве удлинительных выводов ЧЭ в кабельных ТС используются кабели с минеральной изоляцией из четырех медных или никелевых жил. Соединительная головка изготавливается из пластмассы и состоит из корпуса, крышки, узлов герметизации выводных проводников соединительного кабеля.
Возможные ошибки при оформлении заказа на термопреобразователи сопротивления ТСП, ТСП-К (термопары)
Ввиду относительной сложности обозначения, рекомендуем быть внимательными при оформлении заказа на термопреобразователи, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе, например, нам доводилось сталкиваться с такими ошибками в заявках:
1. Неправильное название вида измерительного прибора: «термопара» — устаревшее не ГОСТ-овское название, термопреобразователь электрический, электротермопреобразователь, электротермометрия (название завода в г. Луцк, Украина); термометр сопротивления, терморезистор (это другой вид датчиков температуры — ТС) и прочие ошибки в обозначении прибора.
2. Неправильные обозначения модели:
Вариации обозначения: ТПК, ТСПКА, ДТСПК, ТПk.
3. Транслитерация или раскладка клавиатуры: TPK, TSPRA, TCPCA, TPK, ncgr, ncg (в En-раскладке) и т.д.
Аналоги и возможные замены преобразователей термоэлектрических (термопар) см. специальную таблицу «Аналоги и замены» в общей части раздела термопреобразователи, а также см. Навигатор-конфигуратор ТП.
ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии термопар: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций; поэтому аферисты пытаются реализовать их покупателям из наличия по более низкой цене.
Дополнительная информация, разъяснения и общие понятия:
* — НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию напряжение(Термо-ЭДС, mV) — температура(t): mV(t), отражающая увеличение генерируемого Термо-ЭДС(Т.ЭДС) при увеличении температуры (ºК, ºС), например: ТХК(L), ТХА(K), ТПП(S,R), ТПР(B), ТЖК(J), ТНН(N), ТВР(A-1,2,3), ТМК(T) и т.д.
НСХ/тип Термопреобразователей — ТП (обозначение, материалы термопара, диапазон измерения температуры):
ТХК — ХК тип L — хромель-копелевые (хромель-копель) -200…+600С (мах 800С).
ТХА — ХА тип K — хромель-алюмелевые (хромель-алюмель) -200…+1100С (мах 1300С).
ТЖК — ЖК тип J — железо-константановые (железо-медьникелевые, железо-константан) -40…+800С(мах -200…+1200С).
ТПП — ПП тип S, R — платинородий-платиновые (платина-платина ТПП10-S,ТПП13-R) 0…+1300С (мах 1700С).
ТПР — ПР тип B — платинородий-платинородиевые (платина-родий B) +600…+1600С (мах +200…1800С).
ТВР — ВР тип А — вольфрамрениевые (вольфрам-рений А1(мах 0…+2500С), А2(мах 0…+1800С), А3(мах 0…+1600С).
ТНН — НН тип N — нихросил-нисиловые (никельхромникель-никелькремний) -200…+1100С (мах 1300С).
ТМК — МК тип T — медь-константановые/медьникелевые (мель-копель), диапазон -200…+400С.
ТСС — СС тип I сильх-силиновые (сильх-силин).
ТХКн — ХКн тип E хромель-константановые.
ТМК — МК тип М медь-копелевые.
* — Класс допуска первичного преобразователя — ПП
При характеристике первичных преобразователей/датчиков температуры (термопар ТП (ТПК-ТХА, ТПL-ТХК, ТПП(S/R), ТПР(В) и др.) и термометров сопротивлений ТС (ТСМ, ТСП)) или расхода (счетчики-расходомеры), которые еще не являющимися измерительными приборами, применяется понятие класс допуска-КД: АА, А, В, С, D, характеризующий максимально допустимую степень отклонения от номинальной статической характеристики – НСХ.
Например, у термоэлектрических преобразователей (термопар) класс допуска — это максимально допустимое отклонение от номинальной зависимости Термо-ЭДС от температуры — функция mV(t), выраженное в градусах Цельсия (классы допуска 1, 2, 3).
Разрешительная и техническая документация на термопреобразователи сопротивления ТСП,ТСП-К
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание, коммутационная способность реле (предельные значения коммутируемых тока и напряжения) и прочие параметры);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации (климматические исполнения), степени защиты (IP) и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастойки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
