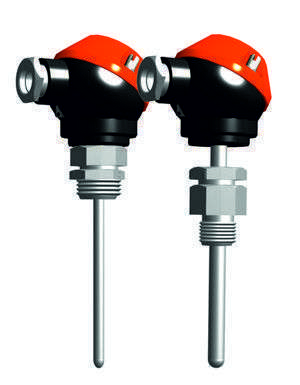

Комплекты термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б медные и платиновые с компактной соединительной (коммутационной, клеммной) головкой из алюминиевого сплава предназначены для измерения температуры и разности температуры воды в диапазоне 0 … 180 ºC ( в прямом и обратном трубопроводах водяных систем теплоснабжения жилищно-коммунального хозяйства (ЖКХ) в узлах учета тепла в составе теплосчетчиков (тепловычислителей).
В состав комплекта термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б входят два специально подобранных термопреобразователя сопротивления платиновых или медных. При помощи одного термопреобразователя сопротивления фиксируется температура на подающем (прямом) трубопроводе водяной системы теплоснабжения («горячий» термометр сопротивления сопротивления), другого – температура на обратном трубопроводе («холодный» термопреобразователь сопротивления). Измеренная разность температур определяется разностью температур «горячего» и «холодного» термопреобразователя.
Исполнения — -02, -02Б, -03, -03Б, в зависимости от конструктивного решения (см. чертежи и таблицы характеристик исполнений).
Межповерочный интервал — 4 года.
Гарантийный срок — 18 месяцев с момента ввода в эксплуатацию.
Цены на комплекты термопреобразователей — термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б, и другое оборудование указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики комплектов термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б
Конструктивные особенности комплектов термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б
Малогабаритные датчики температуры (комплекты термопреобразователей сопротивления). Защитная арматура — прямая труба диаметром 6мм из стали 12Х18Н10Т с приваренным штуцером М20х1,5; материал клеммной (коммутационной) головки — алюминиевый сплав.
| Параметр (характеристика) комплекта термометров сопротивления КТСМ-0196-02, КТСМ-0196-02Б, КТСМ-0196-03, КТСМ-0196-03Б, КТСП-0196-02, КТСП-0196-02Б, КТСП-0196-03, КТСП-0196-03Б, | Значение параметра (характеристики) |
| Тип датчика температуры (термопреобразователя) | КТСМ (медное термосопротивление), КТСП (платиновое термосопротивление) |
| Измеряемая среда | Вода в системах отопления (теплоснабжения) ЖКХ |
| Условное давление измеряемой среды, Ру, МПа | 6,3 для исполнений 02 и 02Б; 63 — для исполнений 03 и 03Б |
| Исполнение комплекта термопреобразователей сопротивления | 02; 02Б; 03; 03Б |
| Длина монтажной части, (L), мм | 80; 100; 120; 160; 200; 250; 320; 500 |
| Количество чувствительных элементов | 1 |
| Класс допуска чувствительного элемента | А, В, С |
| Класс допуска комплекта | 1 или 2 |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | 100М; 100П; |
| Схема соединения проводников с ЧЭ | 4 |
| Диапазон измерения температуры | 0 … +180 ºC (КТСП), 0 … +150 ºC (КТСМ) |
| Время термической реакции (показатель тепловой инерции), с, не более (без защитной гильзы) | 20 |
| Тип присоединения к процессу | штуцер М20х1,5 (передвижной или неподвижный) |
| Диаметр арматуры, мм | 6; 8 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 08Х13 |
| Материал корпуса (коммутационной головки) | алюминиевый сплав |
| Фиксация крышки корпуса | резьба |
| Степень пылевлагозащиты (IP) | IP55 |
| Взрывозащита | Взрывозащищенное исполнение отсутствует |
| Климатическое исполнение (климатика) | С4 |
Габаритные, монтажно-присоединительные размеры и исполнения комплектов термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б
Габаритные размеры КТСП-, КТСМ-02, -02Б
| Длина монтажной части L, мм | Масса комплекта термометров сопротивления, кг, не более | |
| КТСМ-0196-02, КТСП-0196-02; d = 6 мм | КТСМ-0196-02Б, КТСП-0196-02Б; d = 8 мм | |
| 80 | 0,378 (0,58) | 0,394 (0,596) |
| 100 | 0,38 (0,624) | 0,4 (0,654) |
| 120 | 0,384 (0,706) | 0,412 (0,73) |
| 160 | 0,386 (0,732) | 0,418 (0,764) |
| 200 | 0,426 (0,778) | 0,432 (0,818) |
| 250 | 0,432 (0,846) | 0,448 (0,896) |
| 320 | 0,442 (0,916) | 0,618 (0,98) |
| 500 | 0,486 (0,918) | 0,63 (1,088) |
Габаритные размеры КТСП-, КТСМ-03, -03Б
| Длина монтажной части L, мм | Масса комплекта термопреобразователей сопротивления, кг, не более | |
| КТСМ-0196-03, КТСП-0196-03; d=6 мм, D= М16х1,5 |
КТСМ-0196-03Б, КТСП-0196-03Б; d=8 м, D= М20х1,5 |
|
| 80 | 0,366; 0,502 | 0,382; 0,428 |
| 100 | 0,368; 0,550 | 0,384; 0,434 |
| 120 | 0,372; 0,636 | 0,388; 0,438 |
| 160 | 0,378; 0,670 | 0,390; 0,446 |
| 200 | 0,418; 0,726 | 0,430; 0,460 |
| 250 | 0,424; 0,802 | 0,436; 0,476 |
| 320 | 0,526; 0,890 | 0,540; 0,502 |
| 500 | 0,610; 0,992 | 0,622; 0,572 |
Для установки (монтажа) комплектов термометров сопротивления на месте эксплуатации могут быть использованы следующие монтажные приспособления:
— штуцер передвижной герметичный 6.454.015 (6,3 МПа);
— штуцер передвижной герметичный 6.454.016 (6,3 МПа);
— гильза защитная 6.236.003 (25 МПа);
— гильза защитная 70008.236.467 (25 МПа);
— гильза защитная 70008.236.468 (25 МПа).
Монтажные приспособления поставляются по отдельному договору и за отдельную плату (см. форму заказа ниже).
Форма записи обозначения при заказе комплектов термометров сопротивления КТСМ/КТСП-0196-02, -02Б, -03, -03Б
При заказе комплектов термометров сопротивления КТСМ-, КТСП-0196-02, -02Б, -03, -03Б необходимо указать (руководствуясь приведенными выше техническими характеристиками, чертежами, таблицами исполнений и потребностями производства):
— тип датчика температуры — КТСМ (комплект медных термосопротивлений) или КТСП (комплект платиновых термосопротивлений);
— исполнение — -02,-02Б,-03,-03Б;
— длина монтажной части L, мм — 80; 100; 120; 160; 200; 250; 320; 500;
— класс допуска комплекта — 1 или 2;
— класс допуска чувствительного элемента — А, В или С;
— НСХ чувствительного элемента из ряда 100М; 100П;
— схема соединения проводников с ЧЭ — 4;
— материал арматуры/оболочки кабеля — сталь 12Х18Н10Т или 08Х13;
— диапазон измерения температуры — 0 … +180 ºC (платиновые термосопротивления) или 0 … +150 ºC (медные термосопротивления);
— тип присоединения к процессу — штуцер неподвижный или передвижной;
— диаметр арматуры — 6 или 8 мм;
— измеряемая среда — жидкость.
Если у вас есть потребность во вспомогательном оборудовании для монтажа, защиты или установки датчиков температуры, в т.ч. в защитных гильзах, то ее также следует обозначить в заказе.(см. информацию о вспомогательном оборудовании для термопреобразователей и комплектов термопреобразователей сопротивления).
Вспомогательное оборудование для монтажа комплектов термометров сопротивления и других датчиков температуры поставляется по отдельному договору и за отдельную плату.
Возможные ошибки при оформлении заказа на комплекты термометров сопротивления КТСМ-, КТСП-0196-02, -02Б, -02, -03Б
При заказе датчиков температуры — комплектов термометров сопротивления КТСМ-, КТСП-0196-02, -02Б, -03, -03Б рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: ТС, термопреобразователь, температурный контроллер, регулятор, термодатчик, термопара, термоэлектрический преобразователь, термопара, сигнализатор, терморегулятор, индикатор, прибор контроля, термореле и т.п.
— неправильные обозначения модели и орфографические ошибки: КТСП02, КТСП02Б, КТСП03, КТСП03Б, КТСМ02, КТСМ02Б, КТСМ03, КТСМ03Б, КТС-02, КТС-03 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sets of resistance thermocouples, sets of resistance thermometers KTSM/KTSP-0196-02, -02B, -03, -03B, komplekty termometrov soprotivleniya ktsm-ktsp-0196-02-02b-03-03b, RNCV-, RNCG-0196-02, -02<, -03, -03< (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики температуры — медные и платиновые комплекты термопреобразователей сопротивления КТСМ0196-02, -02Б, -03, -03Б, КТСП0196-02, -02Б, -03, -03Б, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (характериcтики ЧЭ, НСХ, схему соединения, класс допуска, материал защитной арматуры, длину монтажной части, способ присоединения и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное оборудование к комплектам термометров сопротивления КТСМ-, КТСП-0196-02, -02Б, -03, -03Б и другим датчикам температуры — термопреобразователям :
— Арматура монтажная защитная (со штуцером):
гильза защитная ГЗ, бобышка прямая БП, штуцер передвижной ШП (цена по прайс-листу).
— Провода и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Подробнее см. Навигатор-конфигуратор КТС.
