Комплекты термометров сопротивления КДТС-105,-145,-035,-045,-014,-054
Комплекты термометров сопротивления КДТС-105,-145,-035,-045,-014,-054 (парные комплектные датчики температуры– «подобранные пары») предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла (тепловой энергии–УУТЭ), системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п. Принцип работы узлов и систем учета тепла основан на непрерывном измерении разницы температур в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя.
Комплектные термопреобразователи КДТС-105,-145,-035,-045,-014,-054 измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.
Преимущества комплектов термопреобразователей КДТС
Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
Имеют различные варианты исполнения (с коммутационной головкой или с кабельным выводом).
Проходят контроль заводского ОТК и первичную поверку.
Межповерочный интервал – 4 года
Применение комплектов термометров сопротивления КДТС
Области применения КДТС-105,-145,-035,-045,-014,-054: жилищно-коммунальное хозяйство (ЖКХ) – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.

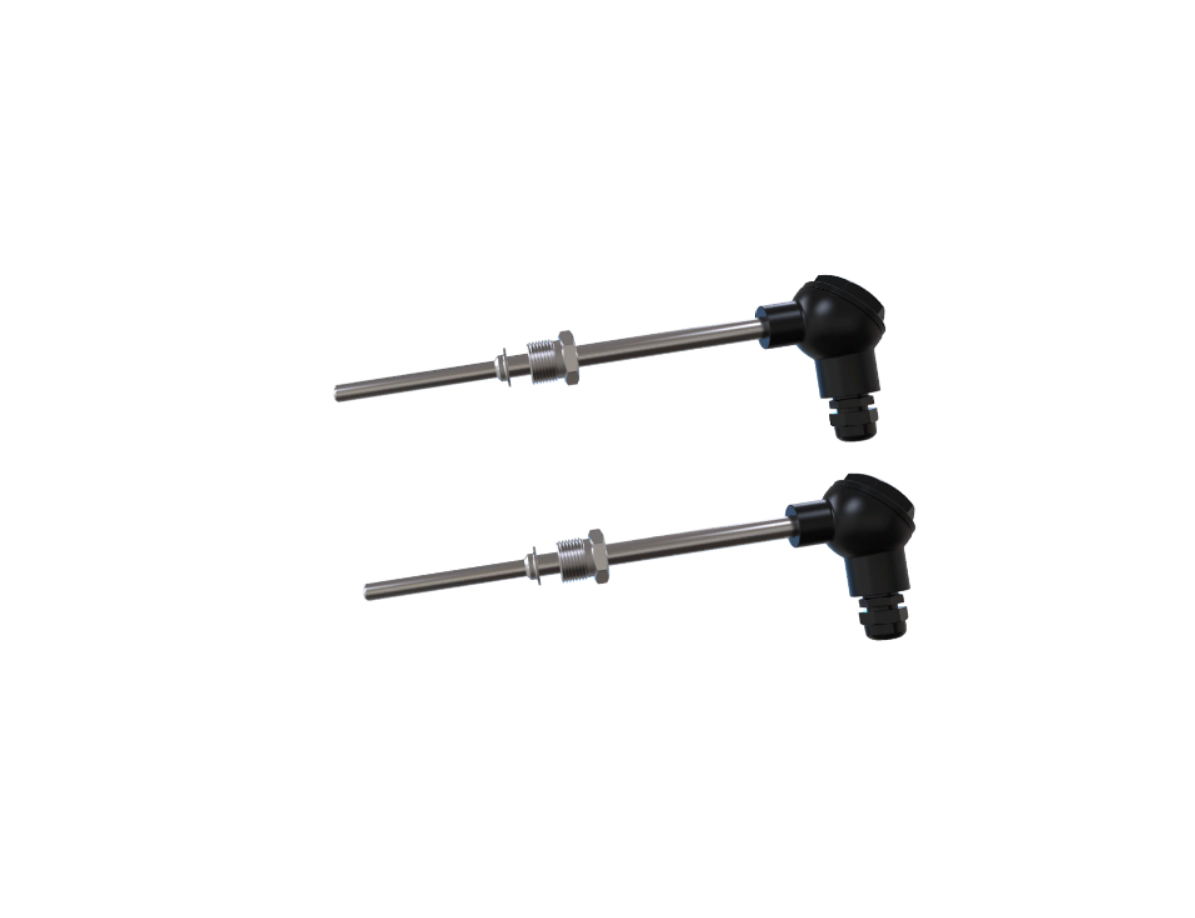

Конструктивное исполнение комплектных датчиков температура КТДС
| Наименование | Значение | |||||
| 014 | 054 | 105 | 035 | 045 | 145 | |
| Исполнение | с кабельным выводом | с коммутационной головкой | ||||
| Параметры | D = 5 мм | D = 6 мм S= 22 мм h= 9 мм |
D = 8 мм S= 27 мм в комплекте с гильзой |
D = 8 мм S= 27 мм |
D = 10 мм S= 27 мм |
D = 6 мм S= 27 мм |
| Тип резьбового штуцера | – | М = 16х1,5 мм (стандарт) M = 12х1,5 мм M = 20х1,5 мм G1/2 |
G1/2 (стандарт) М = 20х1,5 мм |
М = 20х1,5 мм (стандарт) G1/2 |
||
| Материал | сталь 12Х18Н10Т | |||||
| Длина монтажной части L, мм | 40, 45 | 60 | 60, 80, 120, 160, 180, 200 | |||
Примечание:
– Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
– Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
– Датчики с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода до 0,5 м.
Технические характеристики комплектных термопреобразователей КДТС
| Наименование | Значение | |
| Диапазон измеряемых температур, °C | 0…150 | |
| Диапазон измерения разности температур, °C | от 3 до 150 | |
| Номинальная статическая характеристика | Pt100, Pt500, Pt1000 | |
| Степень защиты | КДТС014 | IP67 |
| КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
IP54 | |
| Схема соединения проводников | Pt100 | 4-проводная |
| Pt500, Pt1000 | 2-,4-проводная | |
| Устойчивость к вибрации | КДТС014 | Группа N1 по ГОСТ Р 52931 |
| КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
Группа N2 по ГОСТ Р 52931 | |
| Класс допуска | А или В | |
| Относительная погрешность при измерения разности температур, % | δt, = (0,5 + 3tmin/t) | |
| Группа и вид климатического исполнения | С4, Р2 | |
| Материал защитной арматуры | 12Х18Н10Т | |
Форма заказа для КДТС с кабельным выводом и коммутационной головкой
Комплект поставки
— Комплект термометров сопротивления -1 шт.
— Паспорт -1 экз.
— Руководство по эксплуатации (по требованию) -1экз.
Техническая документация на КДТС комплект термопреобразователей сопротивления
см. Руководство по эксплуатации
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительная информация, разъяснения и понятия:
* — НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию сопротивление-температура R(t), отражающая увеличение сопротивления (Ом) при увеличении температуры (ºК, ºС) . Для промышленных термометров функция установлена стандартами МЭК 60751 и ГОСТ 6651.
* — Класс допуска
При характеристике первичных преобразователей/датчиков температуры (термопар и термосопротивлений ТСМ/ТСП) или расхода (счетчики-расходомеры), которые еще не являющимися измерительными приборами, применяется понятие класс допуска-КД: АА, А, В, С, D, характеризующий максимально допустимую степень отклонения от номинальной статической характеристики – НСХ.
Например, у термопреобразователей сопротивления ТС/дТС (ТСМ, ТСП) класс допуска — это максимально допустимое отклонение от номинальной зависимости сопротивления от температуры (функция R(t), выраженное в градусах Цельсия (классы допуска: АА-сверхточные, А-точные, В-оптимальные, С – точность примерно 10С, зато наиболее дешевые).
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия возможных названий и определений комплектов термопреобразователей сопротивления, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: комплект термоэлектрических преобразователей, термопара, комплект датчиков температуры, регулятор температуры т.п.и т.п.
— неправильные обозначения модели и орфографические ошибки: КДТ, ДТС, КТС, КТСД и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: set of thermal converters KDTS-014,-035,-045,-054,-105,-145, komplekt termometrov soprotivleniya — KDTS, kdts (в En раскладке) rjvgktrn nthvjghtj,hfpjdfntktq RLNC и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор контроля и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
