ЭВ2265

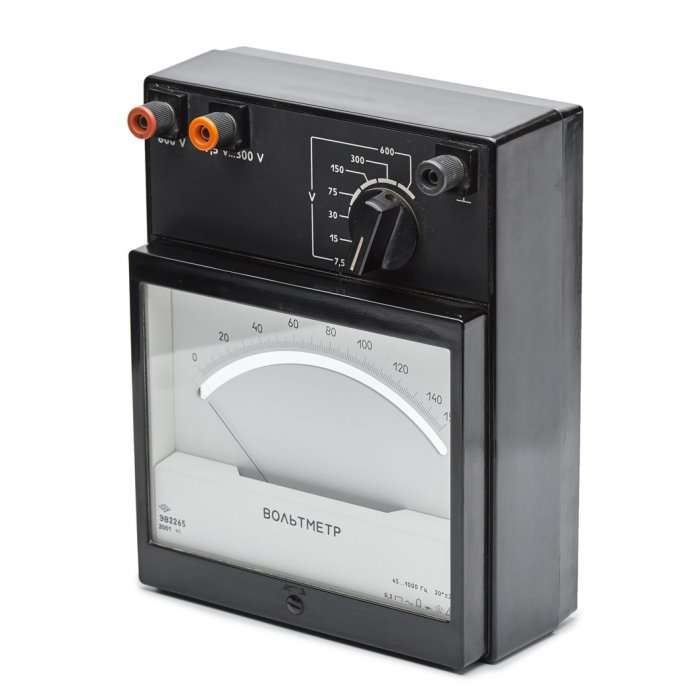

ЭВ2265 Вольтметры лабораторные

Вольтметры ЭВ2265 предназначены для измерения среднего квадратического значения напряжения переменного тока синусоидальной формы промышленной частоты.

Вольтметры ЭВ2265 применяется при поверке и калибровке менее точных приборов, а также, для проверки параметров изделий при их производстве, контроле и испытаниях.

Приборы соответствуют требованиям ГОСТ 8711, ГОСТ Р 51522-99 (МЭК 61326-97), ГОСТ Р 51350-99 (МЭК 61010-90), ГОСТ Р 51317.4.2-99, ГОСТ 51317.4.3-99

Основные особенности вольтметра ЭВ2265:

— высокое входное сопротивление, обеспечивающее в реальных условиях применения большую точность измерения, несмотря на одинаковый с аналогами класс точности;

— широкий диапазон измеряемых сигналов, позволяющий заменить два аналогичных прибора;

— прибор не требует источника питания;

— линейная шкала.

Технические характеристики вольтметра ЭВ2265

ЭВ2265 – аналоговый многодиапазонный прибор прямого действия.

Выполнен в виде измерителя постоянного тока с выпрямителем.

Измеритель постоянного тока магнитоэлектрической системы с подвижной частью на растяжках, со стрелочным указателем и равномерной шкалой длиной 150 мм, с антипараллаксным устройством.

Наименование и условное обозначение прибора	Класс точности	Диапазон измерений, В (все пределы в одном приборе)
Вольтметр ЭВ2265-1	0,2	от 3 до 7,5 от 3 до 15 от 3 до 30 от 0 до 75 от 0 до 150 от 0 до 300 от 0 до 600
Вольтметр ЭВ2265-2	0,5

По согласованию с Заказчиком изготавливаем приборы ЭВ2265 на другие диапазоны измерения, а также на частотный диапазон измеряемых напряжений до 100 кГц.

При заказе необходимо указывать класс точности прибора.

Рабочие условия применения:
— температура	от 10 до 35 °С
— относительная влажность	80 % при  20°
Габаритные размеры	243 х 200 х 100 мм
Масса	не более 3 кг

Пример записи при заказе и в технической документации другой продукции:

«Вольтметр ЭВ2265-1, класс точности 0.2, ТУ 4224-014-05798310-2001»

Преимущества новых приборов:

— в сравнении с аналогами вольтметр ЭВ2265 имеет значительно большее внутреннее сопротивление, поэтому подключение прибора к цепи измеряемого напряжения не изменяет режим работы аппаратуры, что повышает точность измерения в реальных условиях применения, несмотря на одинаковый с аналогами класс точности;

— благодаря широкому диапазону измеряемых напряжений

вольтметр ЭВ2265 класса точности 0.5 заменяет два аналогичных прибора – Э544 и Э545,

вольтметр ЭВ2265 класса точности 0.2 заменяет два аналогичных прибора – Д5081 и Д5082.

Вольтметры ЭВ2265 применяются для измерения среднего квадратического значения напряжения переменного тока синусоидальной формы промышленной частоты. Эти приборы используются для различных целей, среди которых:

1. Поверка и калибровка менее точных приборов. Вольтметры ЭВ2265 служат эталонами для калибровки и поверки других измерительных устройств, обеспечивая высокую точность измерений.

2. Проверка параметров изделий при производстве. Вольтметры ЭВ2265 используются для проверки параметров электронных компонентов и изделий перед их выпуском, а также для контроля качества готовой продукции.

3. Испытания и научные исследования. Эти приборы применяют для научных исследований и экспериментов, где важна высокая точность измерений переменной составляющей тока.

4. Сертификация и аккредитация. Вольтметры ЭВ2265 играют важную роль в процессах аккредитации и сертификации оборудования, обеспечивая выполнение строгих стандартов и требований.

5. Диагностика и техническое обслуживание. Используются для диагностики неисправностей в электрических схемах и компонентах, что позволяет быстро обнаруживать и устранять проблемы.

Основные особенности вольтметра ЭВ2265:
- Высокое входное сопротивление, что способствует большей точности измерений в реальных условиях, чем у аналогов;
- Широкий диапазон измеряемых сигналов, что дает возможность замены двух аналогичных приборов одним;
- Отсутствие необходимости внешнего источника питания;
- Линейная шкала, облегчающая считывание показаний.

Вольтметры ЭВ2265 находят широкое применение в различных областях, где требуется высокая точность измерений переменного тока. Вот несколько примеров их использования:

1. Поверка и калибровка приборов:
   - Поверка и калибровка менее точных приборов. Вольтметры ЭВ2265 используются для калибровки и поверки других измерительных устройств, обеспечивая высокую точность измерений.

2. Контроль качества продукции:
   - Проверка параметров электронных компонентов и изделий. Применяются для проверки параметров электронных компонентов и изделий перед их производством, а также для контроля качества готовой продукции.

3. Научные исследования и эксперименты:
   - Измерение параметров схем и цепей. Используются для проведения научных исследований и экспериментов, где необходима высокая точность измерений переменной составляющей тока.

4. Сертификация и аккредитация:
   - Аккредитация и сертификация оборудования. Играют важную роль в процессах аккредитации и сертификации оборудования, обеспечивая выполнение высоких стандартов и требований.

5. Диагностика и техническое обслуживание:
   - Диагностика неисправностей в электрических схемах и компонентах. Применяются для диагностики и устранения неисправностей в электрических цепях и схемах.

Эти примеры показывают, что вольтметры ЭВ2265 являются важными инструментами для обеспечения точности измерений и поддержания высокого уровня качества в различных сферах деятельности.
