Сириус-2-Л-К

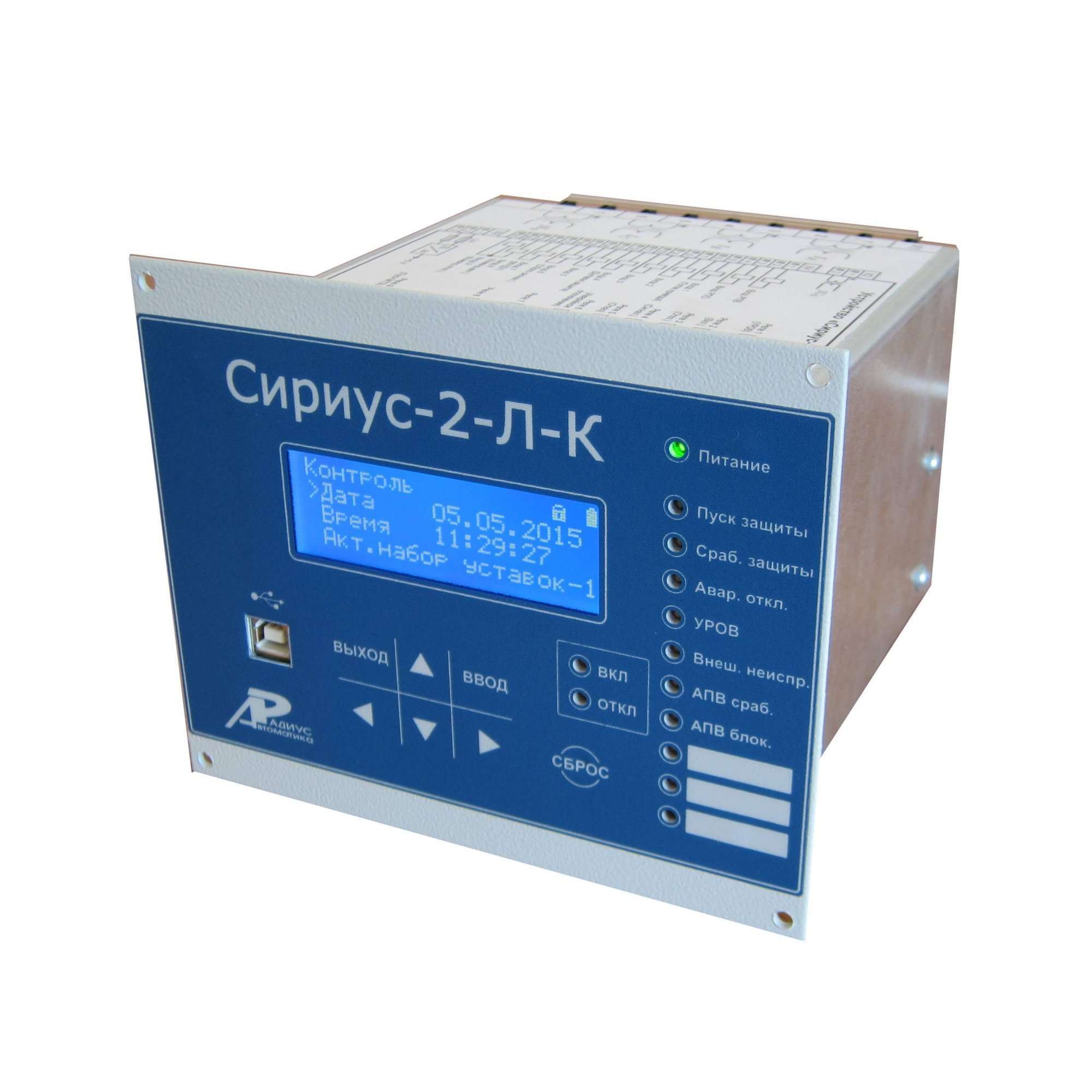

Сириус-2-Л-К Устройство защиты линии

Устройство Сириус-2-Л-К предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Реле предназначено для защиты воздушных и кабельных линий, вводов, секционных выключателей, а также трансформаторов, преобразовательных агрегатов и т.д.

Интеллектуальное реле тока Сириус-2-Л-К может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

Функции устройство защиты Сириус-2-Л-К

Функции защиты

— трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;

— автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; блокировка ступеней МТЗ при броске тока намагничивания;

— защита от обрыва фазы питающего фидера (ЗОФ);

— защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;

— защита от однофазных замыканий на землю по току и напряжению основной частоты;

— логическая защита шин (ЛЗШ): прием и формирование блокирующего сигнала.

Функции автоматики

— операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;

— возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;

— формирование сигнала УРОВ при отказах своего выключателя;

— одно- или двукратное АПВ;

— исполнение внешних сигналов АЧР и ЧАПВ;

— исполнение внешних сигналов АВР и ВНР.

Сервисные функции

— определение места повреждения при срабатывании МТЗ;

— фиксация токов в момент аварии;

— дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;

— измерение времени срабатывания защиты и отключения выключателя;

— встроенные часы-календарь;

— возможность встраивания устройства в систему единого точного времени станции или подстанции;

— измерение текущих фазных токов;

— дополнительные реле и светодиоды с функцией, заданной пользователем;

— цифровой осциллограф;

— регистратор событий.

Эксплуатационные возможности

— выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;

— задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);

— ввод и хранение уставок защит и автоматики;

— контроль и индикация положения выключателя, а также контроль исправности его цепей управления;

— определение места повреждения линии (для воздушных линий);

— передача параметров аварии, ввод и изменение уставок по линии связи;

— непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;

— блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;

— получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;

— гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости Сириус-2-Л-К к перенапряжениям, возникающим во вторичных цепях КРУ.

Сириус-2-Л-К не срабатывает ложно и не повреждается:

— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

— при подаче напряжения оперативного постоянного тока обратной полярности;

— при замыкании на землю цепей оперативного тока.

Повышение экономической эффективности с Сириус-2-ТН-К и Сириус-2-Л-К

Применение «Реле напряжения Сириус-2-ТН-К» совместно с «Реле тока Сириус-2-Л-К» позволяет с одной стороны — обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны — построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.

Распределение функций РЗА:

«Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ.

«Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН.

Технические характеристики устройства Сириус-2-Л-К

Общие технические характеристики платформы Сириус-2

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

Исполнения

Реле тока Сириус-2-Л-К доступны для заказа в нескольких исполнениях.

Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Реле тока Сириус-2-Л-К-tA-nnnB-ss, где

Сириус-2-Л-К — фирменное название реле;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:

1А – для номинального тока 1 А;

5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:

24В – для напряжения питания 24 В постоянного тока;

48В – для напряжения питания 48 В постоянного тока;

110В – для напряжения питания 110 В постоянного тока;

220В – для напряжения питания 220 В постоянного или переменного тока.

ss – тип интерфейса связи с АСУ:

И1 – два интерфейса RS485;

И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP.

Пример записи реле Сириус-2-Л-К с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе:

Реле тока Сириус-2-Л-К-5A-220В-И1
