БМРЗ

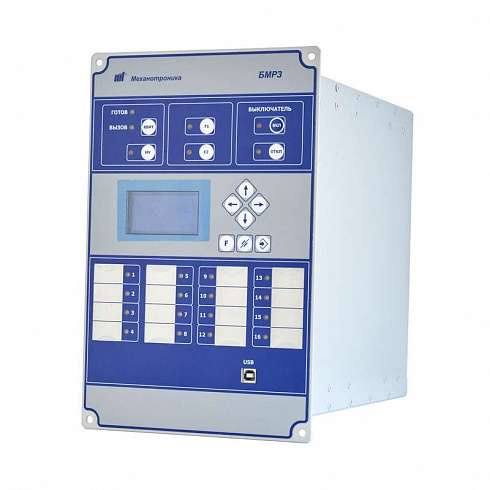

БМРЗ Блок микропроцессорный релейной защиты

Блок релейной защиты БМРЗ выполнены на базе модульной конструкции и реализуют функции релейной защиты и автоматики в сетях напряжением от 6 до 220 кВ следующих видов присоединений:

— турбогенераторы и гидрогенераторы, дизель-генераторы, газопоршневые генераторы;

— синхронные и асинхронные электрические двигатели любой мощности;

— двухскоростные электрические двигатели;

— двухобмоточные и трехобмоточные трансформаторы, автотрансформаторы с высшим напряжением до 220 кВ;

— сборные шины и ошиновка подстанций напряжением 35-220 кВ;

— воздушные и кабельные линии напряжением 110-220 кВ;

— устройства компенсации реактивной мощности напряжением 110-220 кВ.

Модификации блока защиты БМРЗ:

БМРЗ-ДВА, БМРЗ-ДЗШ, БМРЗ-ГР, БМРЗ-ЛТ, БМРЗ-ТД, БМРЗ-ТР, БМРЗ-УЗД, БМРЗ-БАВР, БМРЗ-БСК, БМРЗ-БНЗ, БМРЗ-АПД, БМРЗ-ДФЗ

Описание блока релейной защиты БМРЗ

Обновленный программно-аппаратный комплекс и мощный функционал позволяет реализовывать самые сложные решения в области релейной защиты и автоматики в сетях напряжением до 220 кВ, включая построение цифровой подстанции.

Единое для всех устройств программное обеспечение «Конфигуратор-МТ» имеет графический редактор логики, библиотеку функций, пусковых органов и логических элементов и обеспечивает максимальную гибкость при применении устройств.

Аппаратные особенности:

— высокая устойчивость к отклонениям напряжения и качества оперативного питания (постоянное, переменное, выпрямленное от 60 до 264 В);

— устойчивость к исчезновению оперативного питания — 1,5 с;

— незамерзающий дисплей во всем диапазоне рабочих температур (от -40 до +55ºС);

— количество аналоговых входов — до 16;

— количество дискретных входов — до 46;

— количество дискретных выходов — до 32;

— входы для контроля токов электромагнитов выключателя с осциллографированием процесса работы и диагностикой неисправностей;

— 18 назначаемых светодиодов и 2 назначаемые кнопки;

— порт USB с возможностью настройки блока и считывания аварийной информации без подачи оперативного питания.

Программно-функциональные особенности:

— Продвинутый набор функций защит и управления для разных типов присоединений

— До 8 групп уставок

— Единое программное обеспечение «Конфигуратор-МТ» с графическим редактором логики

— Емкий функционал регистрации аварийных сигналов и событий:

до 16000 записей в памяти журнала событий

до 3600 секунд записи в памяти осциллографа

возможность изменять параметры регистратора и состав сигналов

защита от удаления данных регистратора

— Поддержка различных протоколов связи:

Modbus-RTU, Modbus-TCP

МЭК 60870-5-101, -103, -104

МЭК 61850 6, 7-1, 7-2, 7-3, 7-4, 8-1 ed.2 (MMS, GOOSE)

протоколы синхронизации времени SNTP, PTPv1, TSIP, NMEA

— Интерфейсы связи:

2 x Ethernet 100 BASE FX

2 х Ethernet 10/100 BASE TX

1PPS

RS-485

USB на лицевой панели, с поддержкой питания от внешнего источника

Блоки релейной защиты БМРЗ выпускаются в следующих модификациях:

БМРЗ-БСК

Интеллектуальное устройство БМРЗ-БСК предназначено для защиты батареи статических конденсаторов напряжением 110 — 220 кВ.

Устройство БМРЗ-БСК включает в себя функции защиты, управления, технологической автоматики и сигнализации.

Функциональные возможности блока БМРЗ-БСК:

Функции защиты

— двухступенчатая максимальная токовая защита с автоматическим и оперативным ускорением;

— двухступенчатая токовая защита нулевой последовательности с автоматическим и оперативным ускорением;

— двухступенчатая защита по токам небаланса БСК;

— защита от перегрузки по среднеквадратичному значению тока;

— продольная дифференциальная защита нулевой последовательности;

— двухступенчатая защита по разности ёмкостей фаз;

— защита от повышения/понижения напряжения (ЗПН/ЗМН);

— контроль исправности цепей напряжения;

— защита электромагнитов управления выключателем;

— отключение по сигналам внешних защит;

— защита электромагнитов выключателя от длительного протекания тока.

Общие функции

— сигнализация вызывная, предупредительная, аварийная;

— сигнализация пробоя конденсаторов по величинам токов, проходящих через «мостик»;

— контроль давления элегаза в выключателях и трансформаторах тока;

— устройство резервирования при отказе выключателя (УРОВ);

— оперативное управление выключателем;

— блокировка включения, после отключения от защит, на время разряда БСК;

— контроль цепей управления выключателем, времени отключения, времени взвода пружины;

— учёт ресурса выключателя;

— диагностика состояния электромагнитов включения и отключения;

— две программы уставок;

— контроль правильности подключения токовых цепей;

— регистрация событий, аварий и осциллограмм;

— измерение параметров сети;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-БНЗ

Область применения:

Интеллектуальное устройство БМРЗ-БНЗ предназначено для выполнения функций основной высокочастотной защиты и резервных ступенчатых защит линий напряжением 110 – 220 кВ, в том числе в схемах с двумя выключателями на присоединение.

Устройство БМРЗ- БНЗ предназначено для работы с выключателями с трехфазным приводом, возможна работа с выключателями с пофазным приводом, но с трехфазным управлением.

Функциональные возможности:

Функции защиты

Высокочастотная защита линии

— направленная высокочастотная защита (НВЧЗ) линии;

— высокочастотная блокировка (ВЧБ) ступенчатых защит линий;

— возможность работы на линиях с ответвлениями.

Дистанционная защита

— дистанционная защита от междуфазных замыканий (ДЗМФ);

— дистанционная защита от замыканий на землю (ДЗЗ);

— «вырез» зоны нагрузки в характеристиках срабатывания;

— учет влияния параллельной линии в ДЗЗ;

— контроль исправности цепей напряжения (КЦН) с контролем напряжений разомкнутого треугольника;

— устройство блокировки дистанционных защит при качаниях (УБК) по скорости изменения токов с отдельным вводом быстродействующих и медленнодействующих ступеней.

Токовая защита нулевой последовательности

— токовая защита нулевой последовательности (ТЗНП);

— блокирование ТЗНП при бросках тока намагничивания;

— блокирующая или разрешающая логика реле направления мощности (РНМ) (БРНМ, РРНМ) нулевой последовательности с настраиваемым напряжением точной работы;

— поперечная направленная ТЗНП параллельных линий.

Токовые защиты

— токовая отсечка (ТО) с выдержкой времени;

-направленная МТЗ;

— защита от перегрузки.

Общие функции

— устройство резервирования при отказе выключателя (УРОВ);

— защита от непереключения фаз (ЗНФ) и защита от неполнофазного режима (ЗНФР);

— определение места повреждения (ОМП);

— обобщенная вызывная и предупредительная сигнализация;

— система глубокой самодиагностики;

— 4 программы уставок;

— контроль правильности подключения токовых цепей;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-БАВР

Область применения:

Интеллектуальное устройство БМРЗ-БАВР применяется для выполнения функций быстродействующего автоматического ввода резерва (БАВР), штатного автоматического ввода резерва (АВР), а также возврата к нормальному режиму (ВНР) после АВР или БАВР.

Функциональные возможности:

— быстродействующий автоматический ввод резерва по направлению мощности и углу между напряжениями прямой последовательности секций шин;

— автоматический ввод резерва с контролем встречного напряжения;

— восстановление нормального режима с контролем значения векторной разницы между напряжениями при включении вводного выключателя;

— блокировка при наличии «земли» в сети.

Управление выключателем

— оперативное управление;

— контроль давления элегаза выключателя;

— контроль цепей сигналов положения выключателя, времени отключения, времени готовности привода к включению;

— защита электромагнитов выключателя от длительного протекания тока;

— учет остаточного ресурса выключателя;

— включение секционного выключателя с контролем синхронизма.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— контроль правильности подключения токовых цепей;

— контроль исправности цепей трансформатора напряжения секции шин;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта;

— система самодиагностики.

БМРЗ-ЛТ

Область применения:

Интеллектуальное устройство БМРЗ-ЛТ предназначено для выполнения резервных защит и управления следующих элементов схемы 110-220 кВ:

— линий электропередачи;

— силовых двух- и трехобмоточных трансформаторов

— автотрансформаторов

— обходных, секционных, шиносоединительных и междушинных выключателей.

Устройство БМРЗ-ЛТ включает в себя функции релейной защиты, автоматики, сигнализации и управления трехфазными выключателями. Для различных режимов сети предусмотрено 8 групп уставок.

Функциональные возможности:

Функции защиты

— дистанционная защита (ДЗ) от междуфазных замыканий;

— ДЗ от замыканий на землю с учетом влияния параллельной линии;

— три типа характеристик срабатывания ДЗ;

— вырез зоны нагрузки ДЗ;

— контроль исправности цепей напряжения;

— блокировка ДЗ при качаниях в энергосистеме;

— токовая отсечка;

— максимальная токовая защита (МТЗ) с пуском по напряжению;

— ускорение ДЗ и МТЗ;

— удаление токов нулевой последовательности;

— токовая защита нулевой последовательности (ТЗНП);

— блокирование ТЗНП при бросках тока намагничивания силового трансформатора;

— поперечная направленная ТЗНП параллельных линий;

— резервная защита трансформаторов отпаечных подстанций;

— защита от несимметрии;

— защита минимального напряжения с восстановлением нормального режима (ВНР);

— газовая защита;

— технологические защиты;

— прием сигналов от внешних защит.

Управление выключателем

— оперативное управление;

— защита от «прыгания»;

— автоматическое повторное включение (АПВ);

— контроль напряжений при АПВ, ВНР и ручном включении;

— контроль синхронизма с функцией улавливания синхронизма;

— устройство резервирования отказа выключателя (УРОВ);

— контроль давления элегаза выключателя;

— контроль цепей управления и сигнализация положения выключателя;

— контроль токов электромагнитов выключателя ЭВ, ЭО1, ЭО2 с осциллографированием процесса работы и диагностикой неисправностей;

— защита электромагнитов выключателя от длительного протекания тока;

— учет остаточного ресурса выключателя.

Общие функции

— определение места повреждение (ОМП);

— ОМП с учетом влияния параллельной линии;

— вызывная сигнализация;

— восемь программы уставок;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-ГР

Область применения:

Интеллектуальное устройство БМРЗ-ГР применяется для защиты следующих элементов схемы станции:

— генераторов, работающих на сборные шины;

— генераторов, работающих в блоке с трансформатором;

— блоков генератор-трансформатор

Устройство БМРЗ-ГР включает в себя быстродействующие и резервные защиты, функции управления и сигнализации, позволяет реализовывать решения для генераторов любой мощности.

Функциональные возможности:

Основные защиты генератора

— дифференциальная токовая отсечка (ДТО) и дифференциальная защита с торможением (ДЗТ);

— цифровое выравнивание токов плеч, учет коэффициента трансформации силового трансформатора, схемы и группы соединения обмоток;

— блокирование ДЗТ при бросках тока намагничивания силового трансформатора;

— контроль исправности токовых цепей;

— поперечная дифференциальная защита;

— логическая защита шин;

— защита от симметричных и несимметричных перегрузок;

— тепловая модель;

— защита от повышения напряжения;

— защита от потери возбуждения;

— защита от асинхронного хода без потери возбуждения;

— защита от однофазных и двойных замыканий на землю;

— защита от повышения/понижения частоты;

— защита от реверса активной мощности;

— прием сигналов от внешних защит.

Защиты ротора генератора

— защита ротора от перегрузки;

— расчет тока ротора по диаграмме Потье.

Резервные защиты генератора

— токовая отсечка;

— максимальная токовая защита (МТЗ) с пуском по напряжению;

— ускорение МТЗ;

— токовая защита обратной последовательности;

— резервная дистанционная защита от междуфазных замыканий;

— контроль целостности цепей напряжения.

Управление выключателем

— оперативное управление;

— защита от «прыгания»;

— устройство резервирования отказа выключателя (УРОВ);

— контроль давления элегаза выключателя;

— контроль цепей управления и сигнализация положения выключателя;

— защита электромагнитов выключателя от длительного протекания тока;

— учет остаточного ресурса выключателя;

— контроль синхронизма при включении.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— контроль правильности подключения токовых цепей;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-УЗД

Область применения:

Интеллектуальное устройство БМРЗ-УЗД предназначено для защиты синхронных и асинхронных двигателей 6 (10) кВ.

Устройство БМРЗ-УЗД включает в себя специальные и общие функции защиты, автоматики, управления и сигнализации. Подходит для реализации решений по защите и управлению двигателей любой мощности.

Функциональные возможности:

Функции защиты

— дифференциальная токовая отсечка (ДТО) и дифференциальная защита с торможением (ДЗТ);

— два варианта расчета тока торможения;

— очувствление ДЗТ;

— токовая отсечка;

— максимальная токовая защита;

— датчик логической защиты шин;

— дуговая защита;

— защита от однофазных замыканий на землю;

— защита от несимметричных режимов работы;

— минимальная токовая защита;

— защита от затянутого пуска и блокировки ротора;

— тепловая модель электрического двигателя;

— защита минимального напряжения;

— защита от потери питания;

— защита от асинхронных режимов работы;

— разгрузка по частоте и автоматическое повторное включение по частоте;

— прием сигналов от внешних защит.

Управление выключателем

— оперативное управление;

— защита от «прыгания»;

— устройство резервирования отказа выключателя (УРОВ);

— автоматическое повторное включение;

— ограничение количества пусков;

— запрет пуска перегретого двигателя;

— контроль давления элегаза выключателя;

— контроль цепей управления и сигнализация положения выключателя;

— учет остаточного ресурса выключателя.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-ТД

Область применения:

Интеллектуальное устройство БМРЗ-ТД предназначено для выполнения основных защит следующих объектов напряжением до 220 кВ включительно:

— двух- и трехобмоточных трансформаторов и автотрансформаторов, в том числе с расщепленной обмоткой, понижающих, повышающих, разделительных;

— ошиновки трансформаторов, токоограничивающих и дугогасящих реакторов, вольтодобавочных трансформаторов.

Устройство БМРЗ-ТД включает в себя функции основных быстродействующих защит, измерения и сигнализации.

БМРЗ-ТД обеспечивает формирование трех зон дифференциальной токовой защиты с суммарным числом трехфазных токовых плеч не более пяти: зоны дифференциальной защиты трансформатора (автотрансформатора) и две зоны защиты ошиновки, в том числе дугогасящего реактора или вольтодобавочного трансформатора).

Функциональные возможности:

Функции защиты

— дифференциальная токовая отсечка (ДТО) и дифференциальная защита с торможением (ДЗТ);

— до пяти плеч дифференциальной защиты;

— цифровое выравнивание токов плеч, учет коэффициента трансформации силового трансформатора, схемы и группы соединения обмоток;

— блокирование ДЗТ при бросках тока намагничивания силового трансформатора;

— учет положения устройства регулирования напряжения под нагрузкой в ДЗТ;

— удаление токов нулевой последовательности;

— защита общей обмотки автотрансформатора от перегрузки;

— токовая защита нулевой последовательности с торможением;

— контроль исправности токовых цепей;

— газовая защита;

— прием сигналов от внешних защит.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— контроль правильности подключения токовых цепей;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-ТР

Область применения:

Интеллектуальное устройство БМРЗ-ТР предназначено для защиты силовых двух- и трехобмоточных трансформаторов напряжением до 220 кВ включительно.

Устройство БМРЗ-ТР включает в себя функции релейной защиты, автоматики, сигнализации и управления выключателями. Устанавливается на стороне высшего напряжения, подходит для реализации функций резервной защиты трансформаторов любой мощности.

Функциональные возможности:

Функции защиты

— токовая отсечка;

— максимальная токовая защита (МТЗ) с пуском по напряжению;

— ускорение МТЗ;

— удаление токов нулевой последовательности;

— токовая защита обратной последовательности;

— токовая защита нулевой последовательности (ТЗНП);

— блокирование ТЗНП при бросках тока намагничивания силового трансформатора;

— защита от несимметрии;

— защита от перегрузки;

— газовая защита;

— технологические защиты;

— прием сигналов от внешних защит.

Управление выключателем

— оперативное управление;

— защита от «прыгания»;

— автоматическое повторное включение;

— устройство резервирования отказа выключателя (УРОВ);

— контроль давления элегаза выключателя;

— контроль цепей управления и сигнализация положения выключателя;

— контроль токов электромагнитов выключателя ЭВ, ЭО1, ЭО2 с осциллографированием процесса работы и диагностикой неисправностей;

— защита электромагнитов выключателя от длительного протекания тока;

— учет остаточного ресурса выключателя.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-ДЗШ

Область применения:

Интеллектуальное устройство БМРЗ-ДЗШ предназначено для выполнения дифференциальной защиты шин и ошиновок напряжением до 220 кВ включительно.

Устройство БМРЗ-ДЗШ включает в себя функции релейной защиты, автоматики, и сигнализации и позволяет реализовывать решения для защиты шин и ошиновок с количеством присоединений до 16.

Функциональные возможности:

Функции защиты

— дифференциальная токовая отсечка (ДТО) и дифференциальная защита с торможением (ДЗТ);

— цифровое выравнивание токов плеч;

— переменная фиксация присоединений с автоматическим определением нарушения фиксации;

— селективное отключение коротких замыканий (КЗ) в мертвой зоне секционного выключателя;

— очувствление ДЗТ при отключении КЗ и опробовании шин;

— прием сигналов от внешних защит.

Общие функции

— вызывная сигнализация;

— две программы уставок;

— контроль правильности подключения токовых цепей;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

БМРЗ-ДВА

Интеллектуальное устройство БМРЗ-ДВА предназначено для выполнения функций защит двухскоростных асинхронных двигателей.

Устройство БМРЗ-ДВА включает в себя функции защиты, управления, сигнализации и измерения.

Функциональные возможности:

Специальные функции защиты, автоматики и сигнализации

— максимальная токовая защита (МТЗ) обмоток первой и второй;

— формировании сигнала ЛЗШд;

— защита от однофазных замыканий на землю (ОЗЗ) обмоток первой и второй скоростей;

— селектор направления ОЗЗ (СНОЗЗ), подсчет количества пробоев изоляции;

— дуговая защита (ДгЗ);

— защита от обрыва фазы и несимметрии нагрузки (ЗОФ) обмоток первой и второй скоростей;

— минимальная токовая защита (МинТЗ) обмоток первой и второй скоростей;

— защита от блокировки ротора (ЗБР) и затянутого пуска (ЗЗП) обмоток первой и второй скоростей;

— тепловая модель (ТМ);

— защита минимального напряжения (ЗМН).

Внешние защиты

— функции управления выключателем;

— оперативное управление;

— защита от многократных включений («прыгания») выключателя;

— автоматика переключения скоростей (оперативное переключение, переключение по защитам);

— устройство резервирования при отказе выключателя (УРОВ);

— контроль давления элегаза выключателя;

— сигнализация положения выключателей, с миганием;

— диагностика цепей выключателей;

— защита электромагнитов выключателя от длительного протекания токов;

— учет ресурсов выключателей.

Общие функции

— обобщенная вызывная сигнализация;

— сигнализация аварийного отключения;

— отображение измеряемых и расчетных параметров;

— количество программ уставок: 2;

— система самодиагностики;

— две программы уставок;

— регистрация событий, аварий и осциллограмм;

— возможность создания дополнительных алгоритмов работы;

— переназначаемые входы и выходы, светодиоды и кнопки пульта.

Модификации блок микропроцессорный релейной защиты БРМЗ

Устройство	Назначение
БМРЗ-ДВА-01	Для выполнения функций релейной защиты, автоматики, сигнализации и управления выключателями двухскоростных асинхронных двигателей
БМРЗ-ДВА-02	Для выполнения функций релейной защиты, автоматики, сигнализации и управления выключателями двухскоростных асинхронных двигателей
БМРЗ-ДЗШ-01	Для выполнения функций быстродействующей дифференциальной защиты, автоматики и сигнализации одной фазы сборных шин с количеством присоединений не более 16 напряжением до 220 кВ включительно
БМРЗ-ДЗШ-02	Для выполнения функций быстродействующей дифференциальной защиты, автоматики и сигнализации одной фазы сборных шин с количеством присоединений не более 16 напряжением до 220 кВ включительно
БМРЗ-ДЗШ-11	Для выполнения функций быстродействующей дифференциальной защиты, автоматики и сигнализации одной фазы сборных шин с количеством присоединений не более 16 напряжением до 220 кВ включительно, при применении трансформаторов тока с номинальным вторичным током 1 А
БМРЗ-ДЗШ-12	Для выполнения функций быстродействующей дифференциальной защиты, автоматики и сигнализации трехфазной шины или ошиновки с количеством присоединений не более пяти напряжением до 220 кВ включительно, при применении трансформаторов тока (ТТ) с номинальным вторичным током 1 А
БМРЗ-ГР-01	Для выполнения функций основных быстродействующих защит, резервных защит, измерения и сигнализации следующих энергообъектов станций с напряжением стороны высшего напряжения (ВН) до 35 кВ
БМРЗ-ЛТ-01	Для выполнения функций резервной защиты, автоматики, сигнализации и управления трехфазными выключателями энергообъектов с напряжением 110 — 220 кВ
БМРЗ-ЛТ-11	Для выполнения функций резервной защиты, автоматики, сигнализации и управления трехфазными выключателями энергообъектов с напряжением 110 — 220 кВ
БМРЗ-ТД-01	Для выполнения функций основных быстродействующих защит, измерения и сигнализации энергообъектов станций и подстанций с напряжением стороны высшего напряжения (ВН) до 220 кВ включительно.
БМРЗ-ТР-01	Для выполнения функций релейной защиты, автоматики, сигнализации и управления выключателями силовых понижающих двухобмоточных и трехобмоточных трансформаторов (в том числе с расщепленной обмоткой) с напряжением стороны высшего напряжения (ВН) до 220 кВ включительно
БМРЗ-ТР-11	Для выполнения функций релейной защиты, автоматики, сигнализации и управления выключателями силовых понижающих двухобмоточных и трехобмоточных трансформаторов (в том числе с расщепленной обмоткой) с напряжением стороны высшего напряжения (ВН) до 220 кВ включительно, при применении трансформаторов тока с номинальным вторичным током 1 А
БМРЗ-УЗД-01	Для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных (СД) и асинхронных (АД) электродвигателей 6 — 10 кВ любой мощности
БМРЗ-УЗД-02	Для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных (СД) и асинхронных (АД) электродвигателей 6 — 10 кВ любой мощности
БМРЗ-БАВР-01	Для выполнения быстрого автоматического включения резервного питания (БАВР), автоматического включения резервного питания (АВР), возврата к нормальному режиму (ВНР) на электроприводных компрессорных станциях с синхронными двигателями
БМРЗ-ТД-02	Для выполнения функций основных быстродействующих защит, измерения и сигнализации энергообъектов станций и подстанций с напряжением стороны высшего напряжения (ВН) до 220 кВ включительно.
БМРЗ-ЛТ-02	Для выполнения функций резервной защиты, автоматики, сигнализации и управления трехфазными выключателями энергообъектов с напряжением 110 — 220 кВ: — линий электропередачи, в том числе в схемах с двумя выключателями на присоединение; — обходных (ОВ), секционных (СВ), шиносоединительных (ШСВ) и междушинных (ВМШ) выключателей.
БМРЗ-БСК-01	Для выполнения функций защиты, автоматики, сигнализации и управления выключателем батареи статических конденсаторов напряжением 110 — 220 кВ.
БМРЗ-БНЗ-01	Для выполнения функций основной высокочастотной защиты и резервных ступенчатых защит линий напряжением 110 – 220 кВ, в том числе в схемах с двумя выключателями на присоединение. Блок предназначен для работы с выключателями с трехфазным приводом, возможна работа с выключателями с пофазным приводом, но с трехфазным управлением (без однофазного автоматического повторного включения (ОАПВ)).
БМРЗ-ГР-11	Для выполнения функций основных быстродействующих защит, резервных защит, измерения и сигнализации следующих энергообъектов станций с напряжением стороны высшего напряжения (ВН) до 35 кВ
БМРЗ-ЛТ-03	Для выполнения функций резервной защиты, автоматики, сигнализации и управления трехфазными выключателями энергообъектов с напряжением 110 — 220 кВ: — линий электропередачи; — силовых двух- и трехобмоточных трансформаторов (Т), автотрансформаторов (АТ); — обходных (ОВ), секционных (СВ), шиносоединительных (ШСВ) и междушинных (ВМШ) выключателей.
БМРЗ-БАВР-06	Для выполнения быстродействующего автоматического ввода резерва, автоматического ввода резерва (АВР), восстановления нормального режима (ВНР) электроснабжения на подстанциях (ПС) 0,4 — 6 (10) кВ.
БМРЗ-АПД-01	Для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации агрегатов преобразовательных диодных с воздушным охлаждением электролизеров алюминиевых заводов.
БМРЗ-ГР-02	Для выполнения функций основных быстродействующих защит, резервных защит, измерения и сигнализации следующих энергообъектов станций с напряжением стороны высшего напряжения (ВН) до 35 кВ включительно: генераторов, работающих на сборные шины; генераторов, работающих в блоке с трансформатором; блоков генератор-трансформатор без генераторного выключателя с напряжением стороны ВН до 35 кВ включительно с охватом трансформатора дифференциальной защитой. При этом ток срабатывания продольной дифференциальной защиты блока должен быть отстроен от тока короткого замыкания (КЗ) за трансформатором (реактором) собственных нужд.
БМРЗ-ДФЗ-01	Для выполнения функций дифференциально-фазной защиты и резервных ступенчатых защит линий напряжением 110 – 220 кВ, в том числе в схемах с двумя выключателями на присоединении. Блок предназначен для работы с выключателями с трехфазным приводом, возможна работа с выключателями с пофазным приводом, но с трехфазным управлением (без однофазного автоматического повторного включения (ОАПВ)).
БМРЗ-ДФЗ-11	для выполнения функций дифференциально-фазной защиты и резервных ступенчатых защит линий напряжением 110 – 220 кВ, в том числе в схемах с двумя выключателями на присоединении. Блок предназначен для работы с выключателями с трехфазным приводом, возможна работа с выключателями с пофазным приводом, но с трехфазным управлением (без однофазного автоматического повторного включения (ОАПВ)).
БМРЗ-БНЗ-11	для выполнения функций основной Поделиться Назад к списку Задать вопрос Репутация (ООО «ТМ-КИП» работает на рынке поставок оборудования с 2019 г., за время работы мы наладили партнёрства с 100+ производителями приборов Цель нашей компании — предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания. Найти
