БМРЗ-50

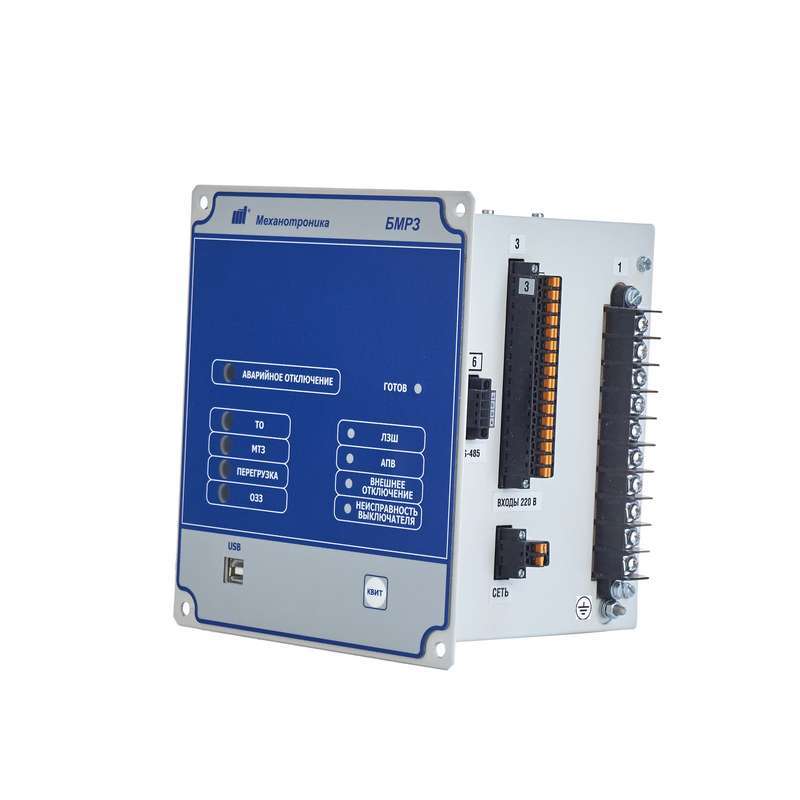

БМРЗ-50 Блок микропроцессорный релейной защиты

Блоки БМРЗ-50 предназначены для выполнения функций релейной защиты и автоматики вводного, секционного выключателей и присоединений отходящих линий напряжением 6-10 кВ.

Наличие реле дешунтирования позволяет использовать блок БМРЗ-50 в схемах прямого действия на подстанциях без оперативного тока.

Устройства серии БМРЗ-50 относятся к семейству компактных устройств БМРЗ и могут быть установлены в местах с ограниченным пространством. При этом, серия БМРЗ-50 соответствует уровню современных устройств РЗА и имеет ряд собственных преимуществ.

Блоки БМРЗ-50 являются экономически эффективным решением для оснащения распределительных устройств среднего напряжения и может заменять собой совокупность элементов, включая блок питания, устройство релейной защиты и реле дешунтирования.

Основные особенности блока релейной защиты БМРЗ-50

— Три исполнения устройства в зависимости от особенностей защищаемой ячейки

БМРЗ-50 — с реле дешунтирования токовых электромагнитов отключения (2 канала); с питанием от токовых цепей защищаемого присоединения или от переменного оперативного тока

БМРЗ-51 — с питанием от токовых цепей защищаемого присоединения или от цепей переменного оперативного тока

БМРЗ-52 — с питанием только от цепей переменного оперативного тока

— Компактный размер

— Набор функций защит и управления для вводного, секционного и присоединений отходящих линий, включая селектор направления однофазных замыканий на землю и учет коммутационного ресурса выключателя

— Повышенная устойчивость к внешней среде:

температура эксплуатации от -40ºС до +55ºС

влажность до 98%

степень защиты оболочки лицевой панели IP54

— Минимальный ток для питания устройства по токовым цепям — 3,2 А (суммарный по двум фазам)

— Быстрая готовность при питании от токовых цепей. Время срабатывания при включении на КЗ с учетом реле дешунтирования — не более 0,19с

— Ток коммутации реле дешунтирования до 150 А

— Настройка устройства через лицевой USB порт без подачи оперативного питания

— Количество дискретных входов/выходов: 8/8

— Энергонезависимые блинкеры

— Единое для всех устройств программное обеспечение «Конфигуратор-МТ»

— Функция самодиагностики, определяющая характер неисправности

— Расширенный функционал регистрации аварий сигналов и событий:

до 16000 записей в памяти журнала событий

до 3880 секунд записи в памяти осциллографа

регистрация параметров аварий в журнале аварий

— Возможность изменять параметры регистратора и состав сигналов

— Фиксирование системной информации

— Неограниченно долгое хранение

— Защита от удаления данных регистратора

— Протоколы связи:

МЭК 60870-5-101/103

Modbus-RTU

— Системный интерфейс RS-485

Характеристики блока релейной защиты БМРЗ-50

Устройства имеют все необходимые функции релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ, включая АПВ.
