БМРЗ-150

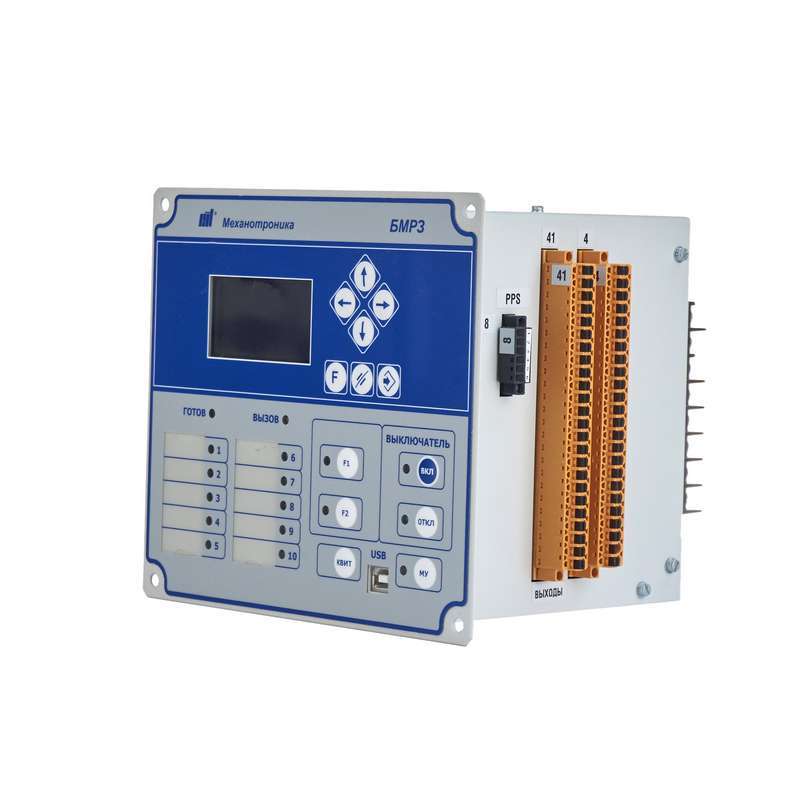

БМРЗ-150 Блок микропроцессорный релейной защиты

Блоки БМРЗ-150 предназначены для выполнения функций релейной защиты и автоматики различных присоединений напряжением 6-35 кВ.

Устройства серии БМРЗ-150 относятся к семейству компактных устройств БМРЗ, которые могут быть установлены в местах с ограниченным пространством.

При этом, устройства обладают высокой надежностью, имеют обширные функциональные возможности и высокотехнологичные программные и аппаратные средства.

Это делает устройства серии БМРЗ-150 эффективным решением для реализации самых сложных решений с максимальной гибкостью и удобством.

Единое для всех устройств программное обеспечение «Конфигуратор-МТ» имеет графический редактор логики, библиотеку функций, пусковых органов и логических элементов, позволяя адаптировать блок под самые разные условия на объекте.

Модификации блока защиты БМРЗ-150:

БМРЗ-152, БМРЗ-153, БМРЗ-154, БМРЗ-156, БМРЗ-158, БМРЗ-159, БМРЗ-162, БМРЗ-163, БМРЗ-166, БМРЗ-168

Основные особенности блока БМРЗ-150:

— Различные исполнения монтажа:

лицевая панель встроена в базовый блок (моноблок)

лицевая панель — вынесенный пульт (базовый блок отдельно)

— Компактный размер

— Аппаратная унификация

— Повышенная устойчивость к внешней среде:

температура эксплуатации от -40ºС до +55ºС, включая дисплей

влажность до 98%

степень защиты оболочки лицевой панели IP54

— Высокие характеристики по питанию

Диапазон напряжения от 66 В до 264 В

Допустимое время прерывания питания до 2,5 с

Время готовности после включения 0,25 с

— Количество аналоговых входов: 8

— Количество дискретных входов/выходов: 22/21

— Полный набор функций защит и управления для разных типов присоединений

— Смена групп уставок

— Единое для всех устройств программное обеспечение «Конфигуратор-МТ» с графическим редактором логики

— Функция самодиагностики, определяющая характер неисправности устройства

— Расширенный функционал регистрации аварийных сигналов и событий:

до 16000 записей в памяти журнала событий

до 3880 секунд записи в памяти осциллографа

регистрация параметров аварий в журнале аварий

возможность изменять параметры регистратора и состав сигналов

защита от удаления данных регистратора

— Поддержка протоколов связи:

МЭК 61850

МЭК 60870-5-104

Modbus-TCP

МЭК 60870-5-101/103

Modbus-RTU

SNTP, PTPv1, TSIP, NMEA

— Интерфейсы связи: Ethernet оптический, Ethernet RJ-45, последовательный порт RS-485, USB

Характеристики блока релейной защиты БМРЗ-150

Примечание:

*Максимальное количество в зависимости от исполнения.

Модификации блок микропроцессорный релейной защиты БРМЗ-150
