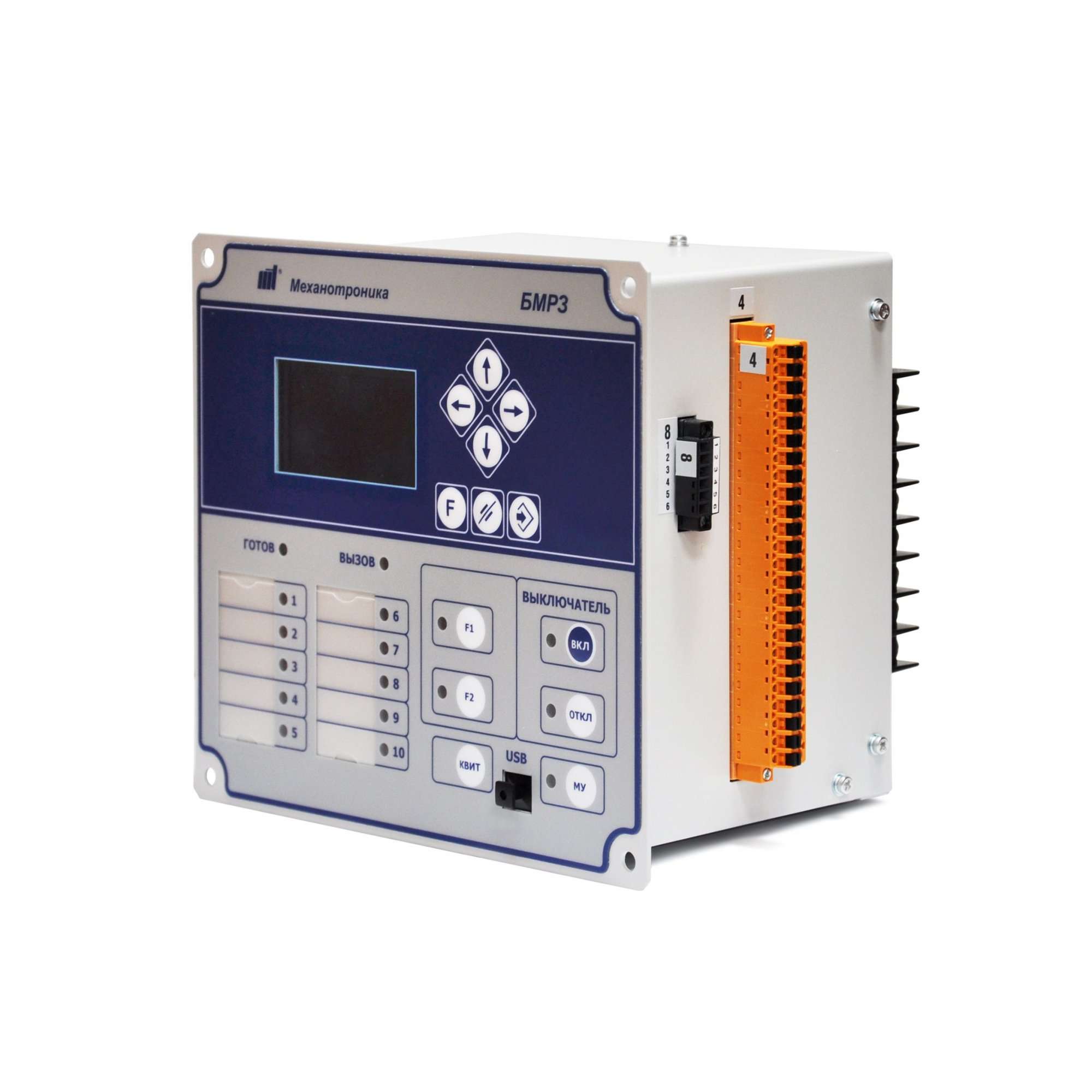

БМРЗ-120 Блок микропроцессорный релейной защиты
Блоки БМРЗ-120 предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ.
Устройства БМРЗ-120 имеют обширные функциональные возможности и высокотехнологичные программные и аппаратные средства. Это делает устройства серии БМРЗ-120 экономичным решением для реализации самых сложных решений с максимальной гибкостью и удобством.
Единое для всех устройств программное обеспечение «Конфигуратор-МТ» имеет графический редактор логики, библиотеку функций, пусковых органов и логических элементов, позволяя адаптировать блок под самые разные условия на объекте.
Основные особенности блока БМРЗ-120:
— Различные исполнения монтажа:
лицевая панель встроена в базовый блок (моноблок)
лицевая панель — вынесенный пульт (базовый блок отдельно)
— Компактный размер
— Аппаратная унификация
— Повышенная устойчивость к внешней среде:
температура эксплуатации от -40ºС до +55ºС, включая дисплей
влажность до 98%
степень защиты оболочки лицевой панели IP54
— Высокие характеристики по питанию
Диапазон напряжения от 66 В до 264 В
Допустимое время прерывания питания до 2,5 с
Время готовности после включения 0,25 с
— Количество аналоговых входов: 8
— Количество дискретных входов/выходов: 10/10
— Полный набор функций защит и управления для разных типов присоединений
— Смена групп уставок
— Единое для всех устройств программное обеспечение «Конфигуратор-МТ» с графическим редактором логики
— Функция самодиагностики, определяющая характер неисправности устройства
— Расширенный функционал регистрации аварийных сигналов и событий:
до 16000 записей в памяти журнала событий
до 3880 секунд записи в памяти осциллографа
регистрация параметров аварий в журнале аварий
— возможность изменять параметры регистратора и состав сигналов
— защита от удаления данных регистратора
— Поддержка протоколов связи:
МЭК 61850
МЭК 60870-5-104
Modbus-TCP
МЭК 60870-5-101/103
Modbus-RTU
SNTP, PTPv1, TSIP, NMEA
— Интерфейсы связи: Ethernet оптический, Ethernet RJ-45, последовательный порт RS-485, USB
Характеристики блока релейной защиты БМРЗ-120
| Функции защит | ANSI / IEEE C37.2 |
| Защита минимального напряжения | 27 |
| Защита от обрыва фазы и несимметрии нагрузки ЗОФ | 46 |
| Защита от повышения напряжения | 59 |
| Направленная токовая защита | 67 |
| Логическая защита шин | 68 |
| Определение места повреждения | 21 FL |
| Токовая защита с пуском по напряжению | 50/27 |
| Токовая защита | 50/51 |
| Токовая защита от замыкания на землю | 50G/51G |
| Ускорения МТЗ | 50HS |
| Токовая защита нулевой последовательности ТЗНП | 50N/51N |
| Токовая защита с комбинированным пуском по напряжению | 50V/51V |
| Защита максимального напряжения нулевой последовательности | 59N |
| Контроль ТТ / ТН | 60/60FL |
| Селектор направления однофазных замыканий | 67N/67NC |
| Защита максимальной частоты | 81H |
| Автоматическая частотная разгрузка или автоматическое повторное включение | 81L |
| Дуговая защита | AFD |
| Функции управления выключателем | |
| Контроль синхронизма | 25 |
| Контроль цепи отключения | 74 |
| Автоматическое повторное включение АПВ | 79 |
| Резервирование при отказе выключателя УРОВ | 50BF |
| Количество коммутаций, время наработки, время взвода привода | |
| Контроль давления элегаза выключателя | |
| Общие функции управления, автоматики и сигнализации | |
| Сигнализация | 30 |
| Удержание / квитирование | 86 |
| Управление выключателем / контактором | 94/69 |
Модификации блок микропроцессорный релейной защиты БРМЗ-120
| Устройство | Назначение |
| БМРЗ-120-ВВ-01 | Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ. |
| БМРЗ-120-КЛ-01 | Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. |
| БМРЗ-120-СВ-01 | Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений секционного выключателя напряжением 6 — 10 кВ. |
| БМРЗ-120-ТН-01 | Для выполнения функций релейной защиты, автоматики, управления и сигнализации трансформатора напряжения. |
