БМРЗ-100

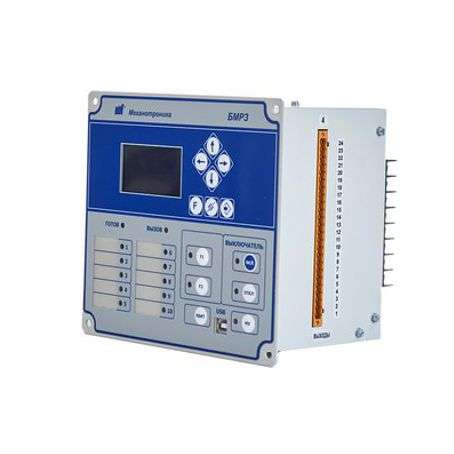

БМРЗ-100 Блок микропроцессорный релейной защиты

Блоки БМРЗ-100 предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ.

БМРЗ-100 устанавливается в релейных отсеках КРУ и КРУН, на панелях и в шкафах релейной защиты.

БМРЗ-100 обеспечивает управление высоковольтными выключателями с пружинно-моторным приводом, электромагнитным приводом и приводом с магнитной защелкой.

БМРЗ-100 обеспечивает необходимый состав функций защит и автоматики для сетей 6(10)—35 кВ в соответствии с требованиями действующей редакции Правил устройства электроустановок (ПУЭ).

Модификации блока защиты БМРЗ-100:

БМРЗ-101, БМРЗ-102, БМРЗ-103, БМРЗ-104, БМРЗ-106, БМРЗ-107

Функции защиты

ТО – токовая отсечка

МТЗ — максимальная токовая защита

УМТЗ – ускорение МТЗ

ЛЗШ – логическая защита шин

ДгЗ – дуговая защита

ОЗЗ – защита от однофазных замыканий на землю

ЗОФ – защита от обрыва фазы и несимметрии нагрузки

ЗМН – защита минимального напряжения

ЗПН – защита от повышения напряжения

ЗПП – защита от потери питания

ВМБ – вольтметровая блокировка

Функции автоматики

ОУ – оперативное управление выключателем

УРОВ – резервирование при отказах выключателей с контролем тока

АПВ – автоматическое повторное включение

АЧР/ЧАПВ (автоматическая частотная разгрузка / автоматическое повторное включение по частоте) – по вычисляемой частоте или выполнение команд внешнего устройства. Контроль частоты

АРСН – автоматическая разгрузка по снижению напряжения

АПВН – автоматическое повторное включение по напряжению

АВР – автоматическое включение резерва

РАВР – разрешение АВР

ВНР – автоматическое восстановление схемы нормального режима

Функции сигнализации

— Контроль цепей положения выключателя

— Контроль выполнения операций включения и отключения

— Контроль положения автоматического выключателя цепи питания включения выключателя или превышения времени взвода пружины

Функции самодиагностики

— Непрерывная самодиагностика блока

— Расчет остаточного ресурса выключателя

— Контроль исправности цепей управления выключателем

— Контроль исправности цепей напряжения

— Контроль давления элегаза выключателя

— Контроль протекания токов электромагнитов выключателя по сигналу от внешнего реле

Определение места повреждения

— Встроенная функция ОМП в каждом блоке защиты линии (возможность задания до 8 неоднородных участков линии, алгоритм компенсации влияния переходного сопротивления, отображение результата работы функции ОМП на дисплее блока, передача информации о результате в АСУ и АРМ-релейщика)

— Функция ОМП в программе для анализа осциллограмм FastView (возможность задания схемы замещения сети с неограниченным количеством неоднородных участков)

— Функция ОМП в программном комплексе WebSCADA-MT системы АСУ, обеспечивающая автоматическую выгрузку осциллограммы аварийного режима из блока и расчет расстояния до места повреждения (возможность задания схемы замещения сети с неограниченным количеством неоднородных участков)

Селектор направления ОЗЗ (СНОЗЗ)

— Быстрое выявление присоединения с ОЗЗ на основе расширенного комплексного анализа переходного процесса в начальный момент КЗ

— Благодаря селектору направления ОЗЗ в устройствах серии БМРЗ-100 в сетях с изолированной нейтралью не требуется установка дополнительного оборудования для определения присоединения с однофазным замыканием на землю

Цифровой осциллограф

— Суммарная длительность записываемых осциллограмм – более 1 часа

— Возможность изменения длительности осциллограммы и условий пуска

— Возможность добавления «пользовательских» сигналов в осциллограмму

Журнал аварий

— Количество хранящихся в памяти аварийных сообщений – 8000

— Регистрация состояния входов/выходов, параметров сети, состояния уставок, пусков защит и логических сигналов в момент аварии

Журнал сообщений

— Количество хранящихся в памяти сообщений – 16000

— Регистрация снижения напряжения оперативного питания, изменения уставок, изменения состояния входов/выходов и др.

Характеристики блока релейной защиты БМРЗ-100

Условия эксплуатации

— температура – от -40 до +55 °С

— влажность – до 98% (при 25 °С), иней и роса допускаются

— степень защиты лицевой панели – IP54

Требования к напряжению питания

— род тока – постоянный / переменный / выпрямленный

— диапазон питающего напряжения – 66-264 В

— устойчивость к полному исчезновению напряжения – 2,4 с

— время готовности при включении – 0,25 с

Аналоговые входы (6 шт)

— диапазон измеряемых напряжений – 2-264 В

— диапазон измеряемых токов фаз / 3Io – 0,25-250 А / 0,004-4,000 А

— термическая стойкость длительно / 1 с – 25 А / 500 А

Дискретные входы (10 шт)

— номинальное напряжение – 110 В / 220 В

— импульс режекции — есть

Дискретные выходы (10 шт)

— диапазон коммутируемых напряжений – 5-264 В

— коммутируемый переменный ток при замыкании и размыкании цепи – 8 А

— коммутируемый постоянный ток при замыкании/размыкании цепи – 8 А / 0,15 А (LR не более 20 мс)
