Принцип действия расходомера вихревого электромагнитного (преобразователя расхода) ВЭПС-ПБ1/ПБ2 заключается в преобразовании частоты вихреобразования, возникающего в контролируемой среде при обтекании потоком призмы установленной в проточной части прибора, в электрический сигнал той же частоты. При этом частота вихреобразования находится в зависимости от скорости движения потока жидкости и в определённом диапазоне расходов описывается линейным законом. Принцип детектирования сигнала ВЭПС-ПБ1/ПБ2 подчинён закону электромагнитной индукции, и в связи с указанной особенностью применим только для проводящих жидкостей.
По типу выходного электрического сигнала производятся преобразователи расхода с ненормированным (частотным), нормированным на единицу объёма (импульсным) выходом, а также с токовым унифицированным выходом 4-20мА. При этом, в зависимости от диаметра проточной части, первичные преобразователи, сохраняя основные элементы конструкции, подразделяются на конструкции малых (Ду20-50), средних (Ду80-150) и больших диаметров (Ду200-300).
Существенным достоинством расходомера ВЭПС-ПБ1/ПБ2 являются относительная простота конструкции и, следовательно, невысокая стоимость, достаточные для коммерческого учёта метрологические характеристики (погрешность не более ±1,5%, динамический диапазон – 32, межповерочный интервал 4 года). ВЭПС при преобразовании расхода жидкости не использует амплитудные параметры измеряемого сигнала, что в свою очередь положительно сказывается на стабильности его характеристик при эксплуатации.
Конструкция преобразователей ВЭПС-ПБ1/ПБ2 защищена патентом на изобретение №2350911 «Датчик вихревого электромагнитного счетчика жидкости».

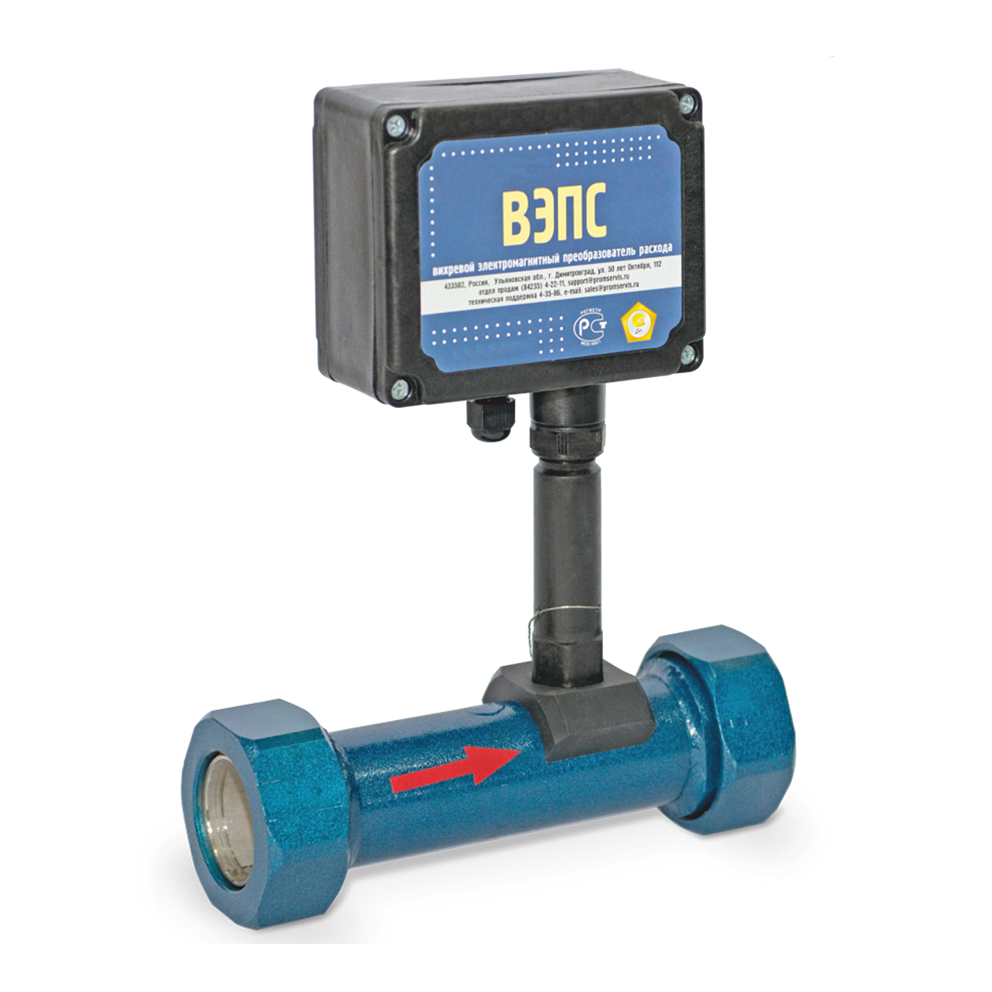

С 2007 года начат выпуск модификации ВЭПС с верхним расположением магнитной системы (ВЭПС ВРМ), которая имеет лучшие, по сравнения со старой конструкцией, эксплуатационные характеристики:
— менее подвержена осаждению ферромагнитных частиц в проточной части прибора в месте установки магнита. При этом даже те незначительные отложения ферромагнитных частиц, которые могут накапливаться в месте установки магнитов, не приводят к замыканию электрода на корпус и, соответственно, к выходу приборов из строя;
— метрологические характеристики расходомера ВЭПС-ПБ1/ПБ2 с новой конструкцией магнитной системы не изменились по сравнению со старой конструкцией;
— стойка корпуса УФС изготовлена из пластика, обладает меньшей теплопроводностью по сравнению со стальной, следовательно, корпус УФС вместе с электронным модулем менее подвержен тепловому нагреву, что улучшает условия работы электроники.
Диаметры условного прохода (Ду) расходомера ВЭПС-ПБ1/ПБ2: Ду20…300 мм.
| Ду, мм | Значение расхода, м3/ч | ||
| Qmin | Qt | Qmax | |
| Ду20 | 0,3 | 0,5 | 8 |
| Ду25 | 0,4 | 0,63 | 10 |
| Ду32 | 0,5 | 1,0 | 16 |
| Ду40 | 0,8 | 1,6 | 25 |
| Ду50 | 1,0 | 2,0 | 32 |
| Ду80 | 2,5 | 5,0 | 80 |
| Ду100 | 5,0 | 10 | 160 |
| Ду150 | 12,5 | 25 | 400 |
| Ду200 | 25 | 40 | 630 |
| Ду250 | 32 | 63 | 1000 |
| Ду300 | 50 | 100 | 1600 |
Модификации преобразователей ВЭПС-ПБ1/ПБ2
ВЭПС-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
ВЭПС-ПБ1-02 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи;
ВЭПС-ПБ1-03 – преобразует значение расхода в унифицированный сигнал постоянного тока 4 – 20 мА (0 — 5 мА или 0 — 20 мА — по специальному заказу), пропорциональный расходу. Питание прибора осуществляется от внешнего источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи. Минимальный ток выходного сигнала соответствует расходу Qmin в м3/ч;
ВЭПС-ПБ1-04 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
ВЭПС-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.
Параметры контролируемой среды
диапазон температур …………………………………….от 5 до 150°С;
рабочее избыточное давление ……………………..не более 1,6 МПа;
ионная проводимость ……………………………………не менее 5×10-4 См/м;
кинематическая вязкость ………………………………не более 1,5×10-6 м2/с;
Пределы допускаемой основной относительной погрешности при преобразовании расхода и объема в выходные электрические сигналы:
при Qt≤Q≤ Qmax ………………………………………±1,0%;
при Qmin≤ Q<Qt ……………………………………… ±1,5%.
Пределы дополнительных погрешностей модификаций ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04, ВЭПС-ПБ2-01 от влияния изменения температуры измеряемой среды …………0,05% / 10°С (от температуры градуировки 25°С).
Степень защиты по ГОСТ 14254-96 — IP65
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-N1
Средняя наработка на отказ: не менее 75000 часов
Средний срок службы: 15 лет.
Условия эксплуатации прибора
Температура окружающей среды t,°С:
для модификации ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04: -30…+ 50°С;
для модификации ВЭПС-ПБ2-01: -10…+50°С;
Относительная влажность при t= +35°С и более низких температурах, без конденсации влаги — до 95%;
Атмосферное давление — от 84 до 106,7 кПа.
Межповерочный интервал: 4 года.
Гарантийный срок: 8 лет.
Дополнительная информация о вихревых преобразователях расхода — ВПР
КМЧ и дополнительное оборудование к вихревым преобразователям расхода (счетчикам-расходомерам)
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования ВПР подбираются в зависимости от типа счетчика-расходомера и его исполнения:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового (муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевого): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Уплотнения и крепеж (прокладки, болты (шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного (УУХВС) и горячего (УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ, шаровые краны и пр.).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники;
— Шкафы монтажные приборные;
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления;
— Оборудование и системы для диспетчеризации.
Периферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи (сигнальный).
Общие рекомендации по размещению, монтажу и работе вихревых и других счетчиков-расходомеров (водосчётчиков)
Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с высоким кодом пыле-водозащиты (max IP68).
При монтаже вихревого счетчика-расходомера должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода (далее ВПР или просто Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для вихревого счетчика-расходомера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком, необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка вихревого расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта (форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика-расходомера содержат следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
