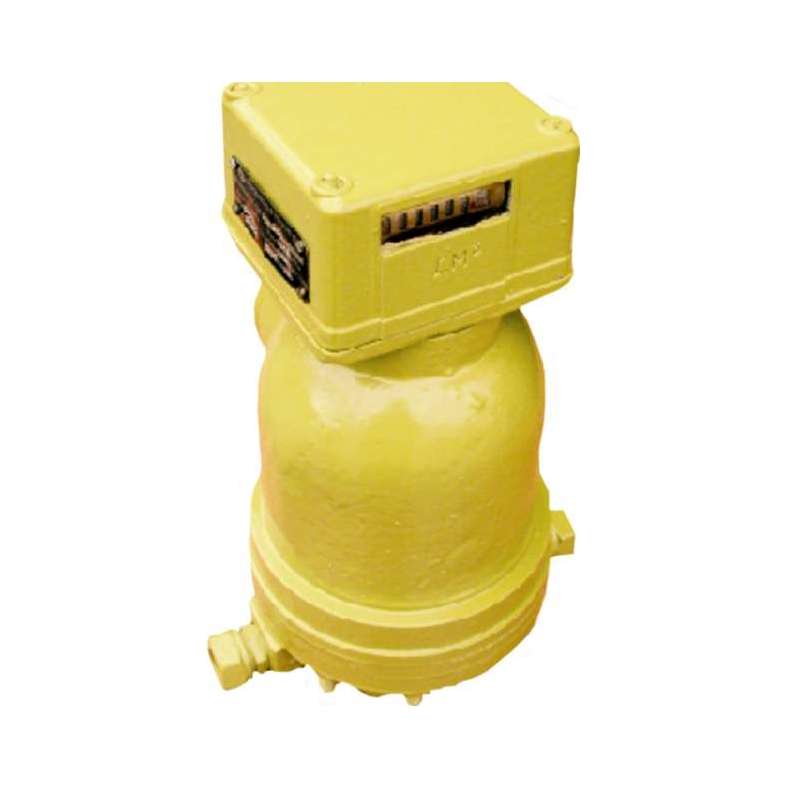

Счетчики мазута СМ0 предназначены для измерения объема мазута, протекающего через счетчики, а счетчики-расходомеры СМ2 — для измерения объема и объемного расхода мазута и применяются в системах контроля количества объемного расхода мазута автоматического регулирования и управления технологическими процессами.
Счетчик-расходомер СМ2 состоит из счетчика СМ1, предназначенного для преобразования объемного расхода мазута в электрический частотный сигнал и преобразователя нормирующего ПН, предназначенного для преобразования частотного сигнала в унифицированный токовый выходной сигнал.
Модели счетчиков мазута
СМ0-50, СМ0-100, СМ0-200, СМ0-400, СМ0-1000, СМ0-2000, СМ0-4000, СМ2-50, СМ2-100, СМ2-200, СМ2-400, СМ2-1000, СМ2-2000, СМ2-4000
Измеряемая среда: мазут, согласно ДСТУ 4058-2001 и другие неагрессивные нефтепродукты, имеющие смазочные свойства.
Основные технические данные счетчиков мазута СМ
| Наименование параметра | Значение параметра | ||||||
| СМО-50 | СМО-100 | СМО-200 | СМО-400 | СМО-1000 | СМО-2000 | СМО-4000 | |
| СМ2-50 | СМ2-100 | СМ2-200 | СМ2-400 | СМ2-1000 | СМ2-2000 | СМ2-4000 | |
| Максимальный расход, дм3/час | 50 | 100 | 200 | 400 | 1000 | 2000 | 4000 |
| Минимальный расход, дм3/час | 7,5 | 15 | 30 | 60 | 150 | 300 | 600 |
| Рабочее избыточное давление, МПа | 2 | ||||||
| Пределы допускаемой погрешности, %: относительной по объему / приведенной по расходу | ±1; ±2 / ±2; ±2,5 | ±1; ±1,5 / ±2; ±2,5 | ±0,6; ±1 / ±1,5; ±2 | ||||
| Количество разрядов отсчетного механизма | 8 | ||||||
| Диаметр условного прохода | 15 | 32 | |||||
| Выходной сигнал, мА | 0-5; 0-20; 4-20 | ||||||
| Питание: напряжение, В; частота, Гц | 220; 50 | ||||||
| Потребляемая мощность, В·А | 12 | ||||||
| Условия эксплуатации: температура, °С; относительная влажность до % | от -10 до 50(счетчика); от 5 до 50(преобразователя ПН); 98 | ||||||
| Температура измеряемой среды, °С | от -10 до 120 | ||||||
| Кинематическая вязкость среды, измеряемой счетчиком в диапазоне рабочих температур, м2/с | от 0,2·10-4 до 1,2·10-4 | ||||||
Основные эксплуатационные данные счетчиков мазута СМ
| Наименование параметра | Значение параметра | ||||||
| СМ0-50 | СМ0-100 | СМ0-200 | СМ0-400 | СМ0-1000 | СМ0-2000 | СМ0-4000 | |
| СМ2-50 | СМ2-100 | СМ2-200 | СМ2-400 | СМ2-1000 | СМ2-2000 | СМ2-4000 | |
| Габаритные размеры, мм | 250х180х340 | 360х280х500 | |||||
| 250х200х340; 160х75х350(ПН) | 360х280х500; 160х75х350(ПН) | ||||||
| Масса прибора, кг | 28 | 85 | |||||
| 31,5 (28+3,5) | 88,5 (85+3,5) | ||||||
| Присоединяемая труба | dу = 15 мм соединение 15-М22-160 по ГОСТ 24074-80 | dу = 32 мм соединение 32-М42-160 по ГОСТ 24074-80 | |||||
| Отверстия для крепления, мм | 4 отв Ø12; 75х85 | 4 отв Ø14; 125х140 | |||||
| Кинематическая вязкость среды, измеряемой счетчиком в диапазоне рабочих температур, м2/с | от 0,2·10-4 до 1,2·10-4 | ||||||
Цены на дополнительное оборудование, запчасти и комплектующие для счётчиков-расходомеров мазута уточняются по дополнительному запросу.
Разрешительно-техническая документация:
см. Карта заказа расходомеров мазута СМ0, СМ2 (скачать опросный лист).
см. Технические характеристики расходомеров мазута СМ0, СМ2 (Техническое описание).
см. Руководство по эксплуатации счётчиков-расходомеров мазута СМ0, СМ2.
см. Методика поверки расходомеров мазута.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Возможные ошибки при оформлении заказа на счетчики-расходомеры мазута СМ0, СМ2
Рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе счетчики мазута СМ0, СМ2. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: объемный расходомер-счётчик нефтепродуктов (бензина, дизельного топлива (ДТ), солярки, керосина, мазута), датчик-преобразователь расхода овальношестиренчатый, винтовой, турбинный и т.п.
— неправильные обозначения модели и орфографические ошибки: счетчик жидкости СМО (вместо цифры «0» стоит буква «О»), СМ-0, СМ-2, МС2, МСО, СМС и т.п. ошибки и описки.
— устаревшее обозначение, ранние модификации, аналоги и замены: счётчики жидкости , счетчики жидкости и нефтепродуктов винтовые, счетчики жидкости.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: schetchik zhidkosti CM0^, CM2, SM0, SM2 (в En-раскладке) CV0, CV2, CVO и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчики нефтепродуктов СМ0, СМ2 (расходомеры мазута), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диаметр условного прохода (Ду), предельное рабочее давление, класс точности (0,5 или 0,25%), вариант присоединения (штуцерный или фланцевый) и комплектации приборами и доп.оборудованием, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды -Тос отличные от нормальных условий, способы присоединения и монтажа (фланцевое или штуцерное(гайка)) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права и текст защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-МЕА; соавторы Промприб Ив-Фр.
ГК Теплоприбор — Промприбор — производство и поставка КИПиА: Расходомеры-счетчики жидкости и нефтепродуктов для АЗС, литромеры-счетчики нефтепродуктов ЛЖ-100 и аналоги (счетчики жидкости).
Техописание/характеристики, официальный сайт, прайс-лист (оптовая цена), как заказать и купить недорого счетчики/преобразователи расхода по цене производителя в наличии или под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ (прочую информацию также см. официальный сайт ГК Теплоприбор-Промприбор).
Дополнительная информация, разъяснения и понятия:
* — Нефтепродукты (далее НП) — смеси углеводородов, а также индивидуальные химические соединения, получаемые из нефти и нефтяных газов. К нефтепродуктам относятся различные виды топлива (бензин, дизельное топливо/солярка, керосин, мазут и др.), смазочные материалы, электроизоляционные среды, растворители, нефтехимическое сырьё.
Наиболее распространенные НП: сжиженные углеводородные газы (СУГ), лигроин, бензин, солярка, керосин, мазут, остаточные нефтяные топлива.
Прочие НП: резина, масла, гудрон, прямогон, газоконденсат, битум, ацетон.
НП получаются в результате химического процесса — перегонки нефти, от которой при разных температурах отделяются вещества (отгоны) в парообразном состоянии. Перегонка нефти может осуществляться, например, при помощи ректификационной колонны.
* — Дизельное топливо (устаревшее — соляр, разговорное — солярка, соляра) — жидкий продукт, использующийся как топливо в дизельном двигателе внутреннего сгорания. Обычно под этим термином понимают топливо, получающееся из керосиново-газойлевых фракций прямой перегонки нефти.
* — Стокс (русское обозначение: Ст; международное: St) — единица кинематической вязкости, входящая в систему единиц СГС(секунда, грамм, сантиметр). Названа в честь Дж. Г. Стокса. В Российской Федерации стокс допущен к использованию в качестве внесистемной единицы без ограничения срока с областью применения в промышленности. Международная организация законодательной метрологии (МОЗМ) относит стокс к единицам измерения, «которые могут временно применяться до даты, установленной национальными предписаниями, но которые не должны вводиться, если они не используются».
Один стокс равен кинематической вязкости, при которой динамическая вязкость среды плотностью 1 г/см3 равна 1 пз (пуаз). Кинематическая вязкость равна отношению динамической вязкости к плотности среды и дает понятие о вязкости среды в определенных условиях — под действием силы тяжести. Это связано с методом измерения вязкости в капиллярном вискозиметре, когда измеряется время вытекания жидкости из калиброванной ёмкости через отверстие под действием силы тяжести.
В Международной системе единиц (СИ) единицей измерения вязкости служит м2/с: 1 Ст = см2/с = 10-4 м2/с. На практике часто применяется в 100 раз меньшая единица — сантистокс (сСт, cSt): 1 сСт = 1 мм2/с = 10−6 м2/с
