Шестеренные нефтяные насосы Ш40/80, НМШ, НМШГ, НМШФ и агрегаты электронасосные на их основе применяются для перекачивания нефтепродуктов (масло, масло ОМТИ, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок), в том числе и легкозастывающих (битум, пек, рубракс и т.п. — насосы НМШГ с обогревом) без механических примесей и не вызывающих коррозию рабочих органов насоса.
Данные насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.
Шестеренные нефтяные насосы Ш40/80, НМШ, НМШГ, НМШФ и агрегаты электронасосные на их основе производятся в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут быть установлены на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
По заказу нефтяные насосы Ш40/80, НМШ, НМШГ, НМШФ могут быть поставлены в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.
1. Применение Шестеренных нефтяных насосов Ш40/80, НМШ, НМШГ, НМШФ
— применяются для перекачивания нефтепродуктов (минеральные масла, мазут) и др. с вязкостью от 1,08 до 470°Ву) на предприятиях нефтепереработки;
— на предприятиях теплоснабжения для подачи топочного мазута в котельных установках;
— для разгрузки/перевалки нефтепродуктов на транспортировочных терминалах;
— для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов (турбины, прокатные станы и т. п.);
— в стационарных установках на асфальтобетонных заводах и передвижных битумовозах (насос НМШГ 120-10).
2. Особенности и преимущества Шестеренных нефтяных насосов Ш40/80, НМШ, НМШГ, НМШФ
— простота конструкции обеспечивает его высокую надёжность;
— высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров;
— практически не требуют техобслуживания;
— компактные размеры насосов позволяют использовать их в ограниченном пространстве;
— возможность комплектации широким перечнем уплотнений различных производителей согласно требованиям заказчиков и условиям эксплуатации, повышающих безопасность и надежность насосов;
— для насосов НМШГ 120-10 — по характеристикам и габаритно-присоединительным размерам аналогичен битумному насосу ДС-125, имеет реверсивное направление вращения (вход с любой стороны).
3. Конструкция Шестеренных нефтяных насосов Ш40/80, НМШ, НМШГ, НМШФ

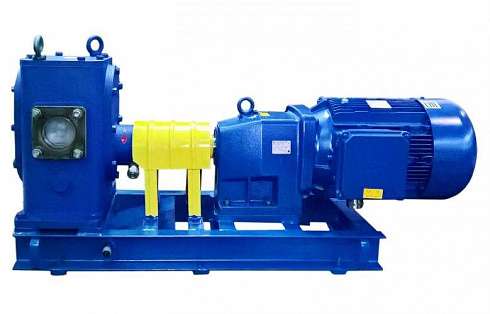

Данные электронасосные агрегаты состоят из шестеренного насоса и электродвигателя, которые смонтированы :
— для насосов Ш, НМШ, НМШГ — на общей плите (раме) и муфты, защищенной кожухом;
— для насосов НМШФ — с помощью фонаря (сварного или литого) и муфты.
По специальному заказу потребителя нефтяной насос может быть поставлен в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы) или без фонаря.
Принцип действия шестеренного насоса – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.
Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
С торцов корпус закрывается крышкой задней и стойкой. Для насоса НМШГ c торцов корпус закрывается передней и задней крышкой.
4. Технические характеристики Шестеренных нефтяных насосов Ш40/80, НМШ, НМШГ, НМШФ
| Марки | Подача, м3/ч, не менее | Давление на выходе из насоса, кгс/см2 не более | Давление полного перепуска, кгс/см2 | Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не менее | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | КПД, % | Температура перекач. среды, °С, не более |
|
НМШФ 0,6-25-0,25/25
|
0.25 | 25 | 37.5 | 36 | 0.36 | 980 | 64 | 100 |
|
НМШФ 0,6-25-0,25/10
|
0.25 | 10 | 15 | 36 | 0.2 | 980 | 55 | 100 |
|
НМШФ 0,6-25-0,18/20
|
0.18 | 20 | 30 | 1.8 | 0.3 | 980 | 32 | 100 |
|
НМШФ 0,6-25-0,18/10
|
0.18 | 10 | 15 | 1.8 | 0.15 | 980 | 20 | 100 |
|
НМШФ 0,8-25-0,63/25
|
0.63 | 25 | 37.5 | 36 | 0.65 | 1450 | 71.5 | 100 |
|
НМШФ 0,8-25-0,63/10
|
0.63 | 10 | 15 | 36 | 0.45 | 1450 | 60 | 100 |
|
НМШФ 0,8-25-0,44/20
|
0.44 | 20 | 30 | 1.8 | 0.55 | 1450 | 40 | 100 |
|
НМШФ 0,8-25-0,44/10
|
0.44 | 10 | 15 | 1.8 | 0.35 | 1450 | 30 | 100 |
|
НМШ 2-25-1,6/4 (до 220°С)
|
1.6 | 4 | 6 | 1.8 | 0.65 | 1450 | 35 | 220 |
|
НМШ 2-25-1,6/4
|
1.6 | 4 | 6 | 1.8 | 0.65 | 1450 | 35 | 70; 100; 150 |
|
НМШ 2-25-1,6/6 (до 220°С)
|
1.6 | 6 | 9 | 1.8 | 0.68 | 1450 | 45 | 220 |
|
НМШ 2-25-1,6/6
|
1.6 | 6 | 9 | 1.8 | 0.68 | 1450 | 45 | 70; 100; 150 |
|
НМШ 2-25-1,6/10
|
1.6 | 10 | 15 | 1.8 | 0.8 | 1450 | 60 | 70; 100; 150 |
|
НМШ 2-25-1,6/10 (до 220°С)
|
1.6 | 10 | 15 | 1.8 | 0.8 | 1450 | 60 | 220 |
|
НМШ 2-25-1,6/16 (до 220°С)
|
1.6 | 16 | 24 | 1.8 | 1.2 | 1450 | 60 | 220 |
|
НМШ 2-25-1,6/16
|
1.6 | 16 | 24 | 1.8 | 1.2 | 1450 | 60 | 70; 100; 150 |
|
НМШ 2-40-1,6/40
|
1.6 | 40 | — | 36 | 3 | 1450 | 65 | 70 |
|
НМШ 5-25-4,0/4 (до 220°С)
|
4 | 4 | 6 | 1.8 | 1.1 | 1450 | 56 | 220 |
|
НМШ 5-25-4,0/4
|
4 | 4 | 6 | 1.8 | 1.1 | 1450 | 56 | 70; 100; 150 |
|
НМШ 5-25-4,0/10 (до 220°С)
|
4 | 10 | 15 | 20 | 1.8 | 1450 | 70 | 220 |
|
НМШ 5-25-4,0/10
|
4 | 10 | 15 | 20 | 1.8 | 1450 | 70 | 70; 100; 150 |
|
НМШ 5-25-4,0/25
|
4 | 25 | 37.5 | 36 | 3.6 | 1450 | 81.5 | 70; 100; 150 |
|
НМШ 5-25-4,0/25 (до 220°С)
|
4 | 25 | 37.5 | 36 | 3.6 | 1450 | 81.5 | 220 |
|
НМШ 5-25-2,5/6
|
2.5 | 6 | 9 | 1.8 | 0.8 | 980 | 56 | 70; 100; 150 |
|
НМШ 5-25-2,5/6 (до 220°С)
|
2.5 | 6 | 9 | 1.8 | 0.8 | 980 | 56 | 220 |
|
НМШ 8-25-6,3/2,5
|
6.3 | 2.5 | 5.5 | 1.8 | 1.1 | 1450 | 50 | 70; 100; 150 |
|
НМШ 8-25-6,3/2,5 (до 220°С)
|
6.3 | 2.5 | 5.5 | 1.8 | 1.1 | 1450 | 50 | 220 |
|
НМШ 8-25-6,3/4
|
6.3 | 4 | 6 | 36 | 1.32 | 1450 | 58 | 70; 100; 150 |
|
НМШ 8-25-6,3/4 (до 220°С)
|
6.3 | 4 | 6 | 36 | 1.32 | 1450 | 58 | 220 |
|
НМШ 8-25-6,3/6
|
6.3 | 6 | 9 | 36 | 1.8 | 1450 | 65 | 70; 100; 150 |
|
НМШ 8-25-6,3/6 (до 220°С)
|
6.3 | 6 | 9 | 36 | 1.8 | 1450 | 65 | 220 |
|
НМШ 8-25-6,3/10
|
6.3 | 10 | 15 | 36 | 2.5 | 1450 | 75 | 70; 100; 150 |
|
НМШ 8-25-6,3/10 (до 220°С)
|
6.3 | 10 | 15 | 36 | 2.5 | 1450 | 75 | 220 |
|
НМШ 8-25-6,3/25
|
6.3 | 25 | 37.5 | 75 |
