Умный универсальный счетчик воды Протей-15/-20

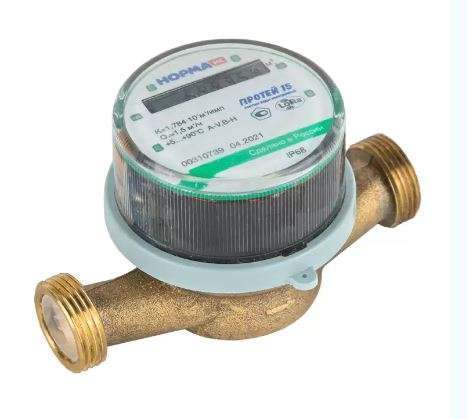

Умный универсальный счетчик воды Протей-15/20 — это квартирный крыльчатый сухоходный одноструйный водосчетчик, Ду15, Ду20, с электронным счетным модулем и ЖК-экраном, с возможностью дистанционной передачи показаний по проводным или беспроводным интерфейсам.

Счетчик воды Протей-15/20 предназначен для измерения объема питьевой воды (по СанПиН 2.1.3684-21) при номинальном давлении не более 1 МПа.

Счетчик воды Протей-15/20 может использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в различных отраслях народного хозяйства, в том числе и в жилищно-коммунальном хозяйстве (ЖКХ), для автоматической передачи показаний в назначенный день и час в УК, ТСЖ, ЖСК по электронной почте.

Умные счетчики воды Норма Протей-15/20 могут комплектоваться следующими интерфейсами:

— беспроводным интерфейсом LoRaWAN, wM-Bus, NB-IoT (в зависимости от исполнения);

— импульсным выходом;

— цифровым выходом RS 485, М-Bus;

— а также другими вариантами дистанционной передачи показаний.

Материал корпуса — латунь.

Счетчик воды Протей-15/20 поставляется с комплектом монтажных частей (КМЧ).

Межповерочный интервал (МПИ):

— шесть лет для счетчиков, установленных на холодную воду (ХВС);

— четыре года для счетчиков, установленных на горячую воду (ГВС).

Стоимость (цена) счетчика воды Протей-15/20 зависит от диаметра условного прохода (Ду15 для водосчетчика Протей-15 и Ду20 для водосчетчика Протей-20), метрологического класса (А, В, С — для Протей-15С), варианта дистанционной передачи данных (интерфейсы LoRaWAN, wM-Bus, NB-IoT, RS-485, М-Bus, геркон), степени защиты (IP68 или IP40), наличия КМЧ и обратного клапана в комплекте поставки, общего объема заказа,  формы оплаты и других ценообразующих факторов.
Цена счетчика воды Протей-15, Протей-20 высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) счетчик воды НОРМА Протей-15, Протей-20, а также наличие на складе водосчетчиков (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

1. Технические характеристики счетчика воды Протей-15/20 (универсального квартирного водосчетчика)

1.1. Устройство и работа счетчика воды Протей-15, Протей-20

Принцип действия тахометрического крыльчатого счетчика воды Протей-15, Протей-20 основан на вращении вертушки (крыльчатки), расположенной внутри датчика расхода, под действием протекающей воды. При этом количество оборотов пропорционально прошедшему через счетчик объему воды. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части вертушки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе.

Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

Накопленный измеренный объем воды, а также содержимое журналов водосчетчика Протей15, Протей20, передается по одному из проводных или беспроводных интерфейсов (подробнее см. ниже).

Габаритные размеры счетчика воды Протей-15,-20

1.2. Основные параметры счетчиков воды Протей-15, Протей-20

Предел допускаемой относительной погрешности измерения объема (ΔД) при выпуске из производства и после ремонта:

— в диапазоне расходов от Qmin (включая) до Qt (исключая) – ± 5 %;

— в диапазоне расходов от Qt (включая) до Qmax (включая) – ± 2 %.

Потеря давления при максимальном расходе не превышает 0,1 МПа (1 бар).

1.3. Интерфейсы счетчика воды Протей-15, Протей-20

Счетчик воды Протей-15, Протей-20 обеспечивает передачу измеренного объема воды по одному из проводных или беспроводных интерфейсов, в зависимости от исполнения. Перечень возможных интерфейсов приведен в следующей таблице.

Примечание. хх — Ду, 15 или 20.

1.4. Условия эксплуатации и параметры электропитания счетчика Протей-15, Протей-20

Электропитание счетчика осуществляется от встроенного источника тока напряжением 3,0 В или 3,6В, в зависимости от варианта исполнения. Срок непрерывной работы счетчика от одного элемента питания составляет не менее 6 лет.

Средний срок службы счетчика не менее 12 лет.

По степени защиты от попадания внутрь твердых тел и воды, обеспечиваемой оболочкой, счетный механизм счетчика соответствует группе IР68 для исполнений Протей-хх.xx.8.х или группе IP40 для исполнений Протей-хх.хх.0.х по ГОСТ 14254.

Температура окружающего воздуха (Тос) от плюс 5 до плюс 50 ºС,

Относительная влажность воздуха не более 80 % при температуре плюс 35 ºС.

1.5. Комплект поставки счетчика воды

*Примечание – Поставка обратного клапана производится по отдельному заказу.

2. Возможные ошибки при оформлении заказа на бытовые смарт-счетчики воды Протей15, Протей20 (умные водосчетчики для квартир Ду-15, Ду-20)

При заказе бытового смарт-счетчика воды Протей15, Протей20 (умного водосчетчика для квартир Ду-15, Ду-20) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: смарт-водосчетчик в квартиру, умный счетчик на воду, прибор умного учета, водосчетчик с удаленным сбором данных, счетчик воды с телеметрией, бытовой индивидуальный водомер, расходомер на холодную воду ХВС, датчик расхода горячей воды ГВС, сухоход, сухоходный домашний измеритель расхода, водометр для квартиры, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный умный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор, смарт-счетчик и прочие ошибки в названии прибора..
— неправильные обозначения модели: Протей15, Протей20, Протей-Ду15, Протей-Ду20, Протей-15-С, ПРТ, Протий, Протон, Про-Тей, Протэй и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: smart water meter Protej-15 Protej-20, umnyj universalnyj schetchik vody protej-15-20, Ghjntq-15, Ghjntq-20 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на квартирный водосчетчик Протей15, Протей20 (умный счетчик горячей и холодной воды в квартиру Ду 15, Ду 20),  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нrашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на умный универсальный счетчик воды Норма Протей-15, Протей-20:
см. Карта заказа Протей-15, Протей-20 счетчик воды умный универсальный (скачать опросный лист).
см. Технические характеристики Протей-15, Протей-20 счетчик воды умный универсальный (Тех.описание).
см. Руководство по эксплуатации Протей-15, Протей-20 счетчик воды умный универсальный
см. Методика поверки Протей-15, Протей-20 смартводосчетчик квартирный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

3. Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

3.1. КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

3.2. Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

3.3. При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
